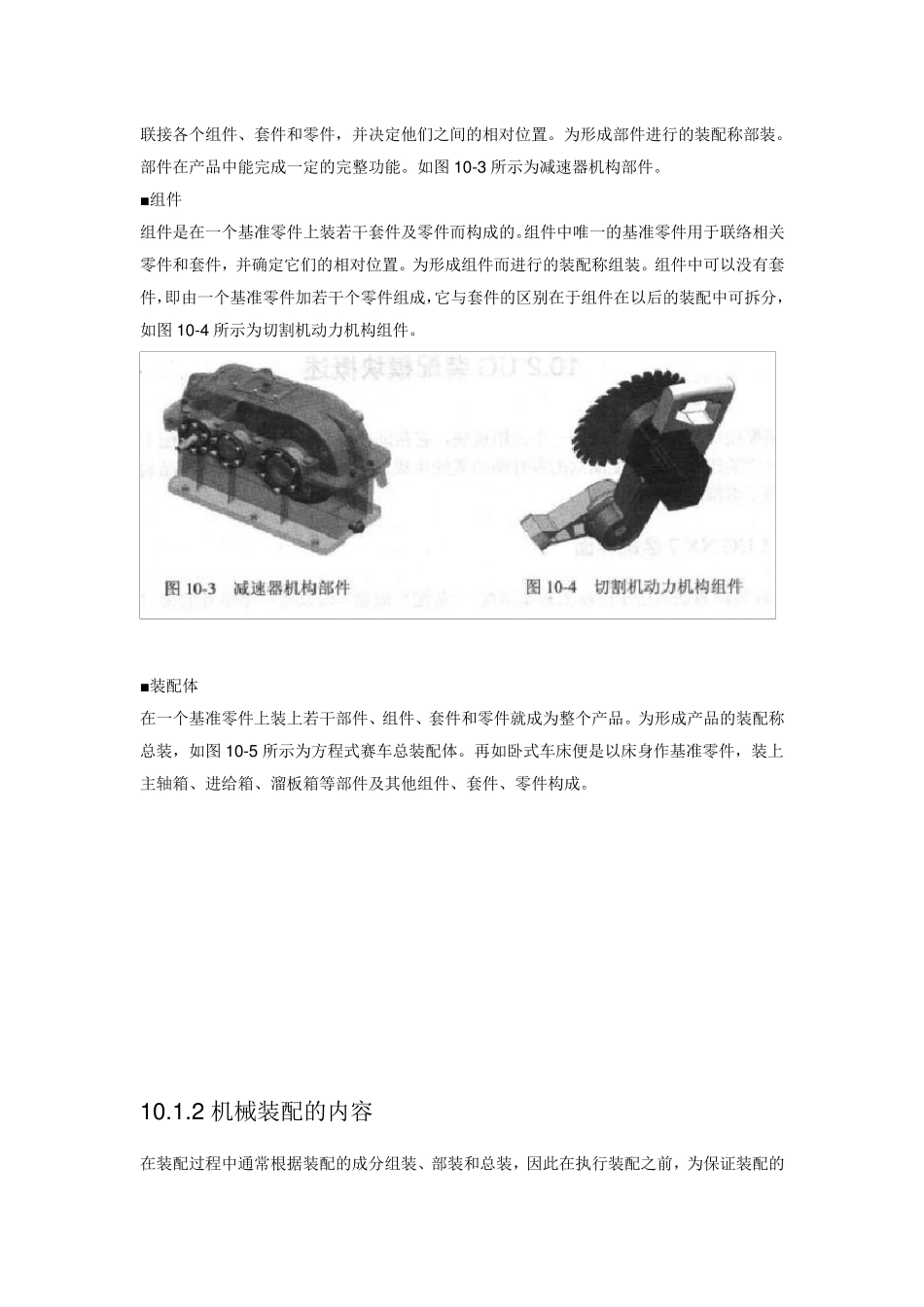

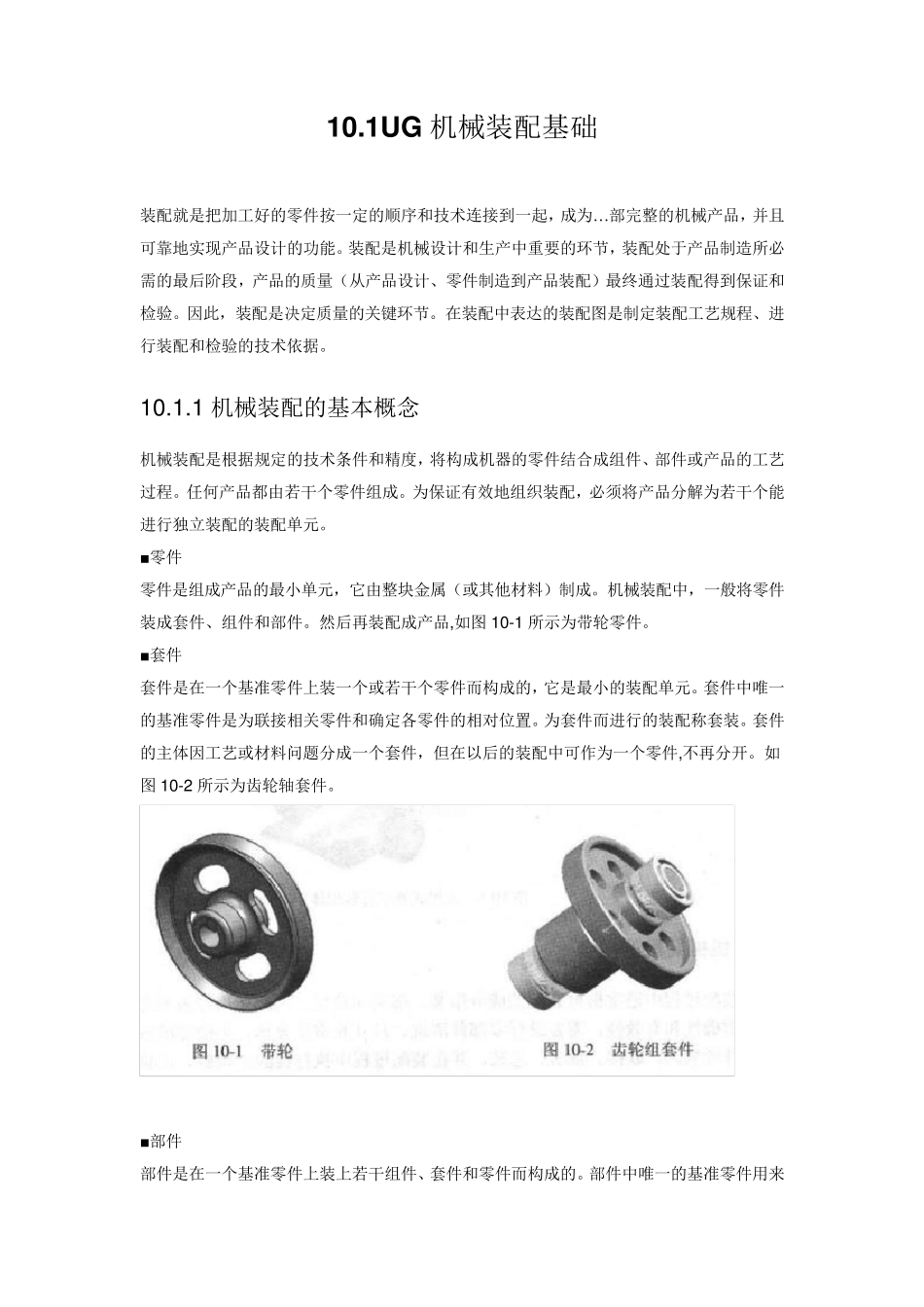

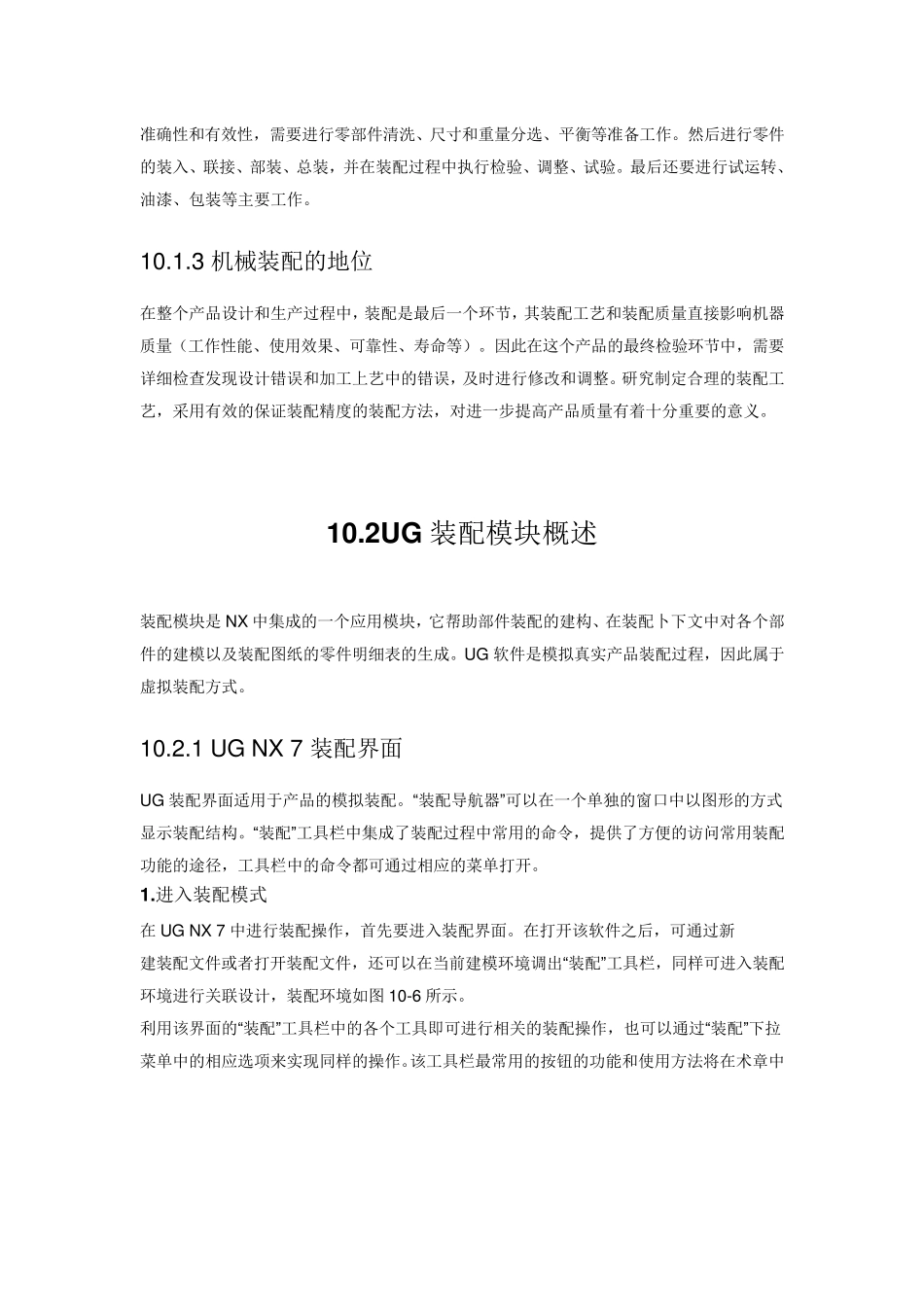

10.1UG 机械装配基础 装配就是把加工好的零件按一定的顺序和技术连接到一起，成为…部完整的机械产品，并且可靠地实现产品设计的功能。装配是机械设计和生产中重要的环节，装配处于产品制造所必需的最后阶段，产品的质量（从产品设计、零件制造到产品装配）最终通过装配得到保证和检验。因此，装配是决定质量的关键环节。在装配中表达的装配图是制定装配工艺规程、进行装配和检验的技术依据。 1 0 .1 .1 机械装配的基本概念 机械装配是根据规定的技术条件和精度，将构成机器的零件结合成组件、部件或产品的工艺过程。任何产品都由若干个零件组成。为保证有效地组织装配，必须将产品分解为若干个能进行独立装配的装配单元。 ■零件 零件是组成产品的最小单元，它由整块金属（或其他材料）制成。机械装配中，一般将零件装成套件、组件和部件。然后再装配成产品,如图 1 0 -1 所示为带轮零件。 ■套件 套件是在一个基准零件上装一个或若干个零件而构成的，它是最小的装配单元。套件中唯一的基准零件是为联接相关零件和确定各零件的相对位置。为套件而进行的装配称套装。套件的主体因工艺或材料问题分成一个套件，但在以后的装配中可作为一个零件,不再分开。如图 1 0 -2 所示为齿轮轴套件。 ■部件 部件是在一个基准零件上装上若干组件、套件和零件而构成的。部件中唯一的基准零件用来联接各个组件、套件和零件，并决定他们之间的相对位置。为形成部件进行的装配称部装。部件在产品中能完成一定的完整功能。如图 1 0 -3 所示为减速器机构部件。 ■组件 组件是在一个基准零件上装若干套件及零件而构成的。组件中唯一的基准零件用于联络相关零件和套件，并确定它们的相对位置。为形成组件而进行的装配称组装。组件中可以没有套件，即由一个基准零件加若干个零件组成，它与套件的区别在于组件在以后的装配中可拆分，如图 1 0 -4 所示为切割机动力机构组件。 ■装配体 在一个基准零件上装上若干部件、组件、套件和零件就成为整个产品。为形成产品的装配称总装，如图 1 0 -5 所示为方程式赛车总装配体。再如卧式车床便是以床身作基准零件，装上主轴箱、进给箱、溜板箱等部件及其他组件、套件、零件构成。 1 0 .1 .2 机械装配的内容 在装配过程中通常根据装配的成分组装、部装和总装，因此在执行装配之前，为保证装配的准确性和有效性，需要进行零部件清洗、尺寸和重量分选、平衡等准备工作。然后进行零件的装入...
