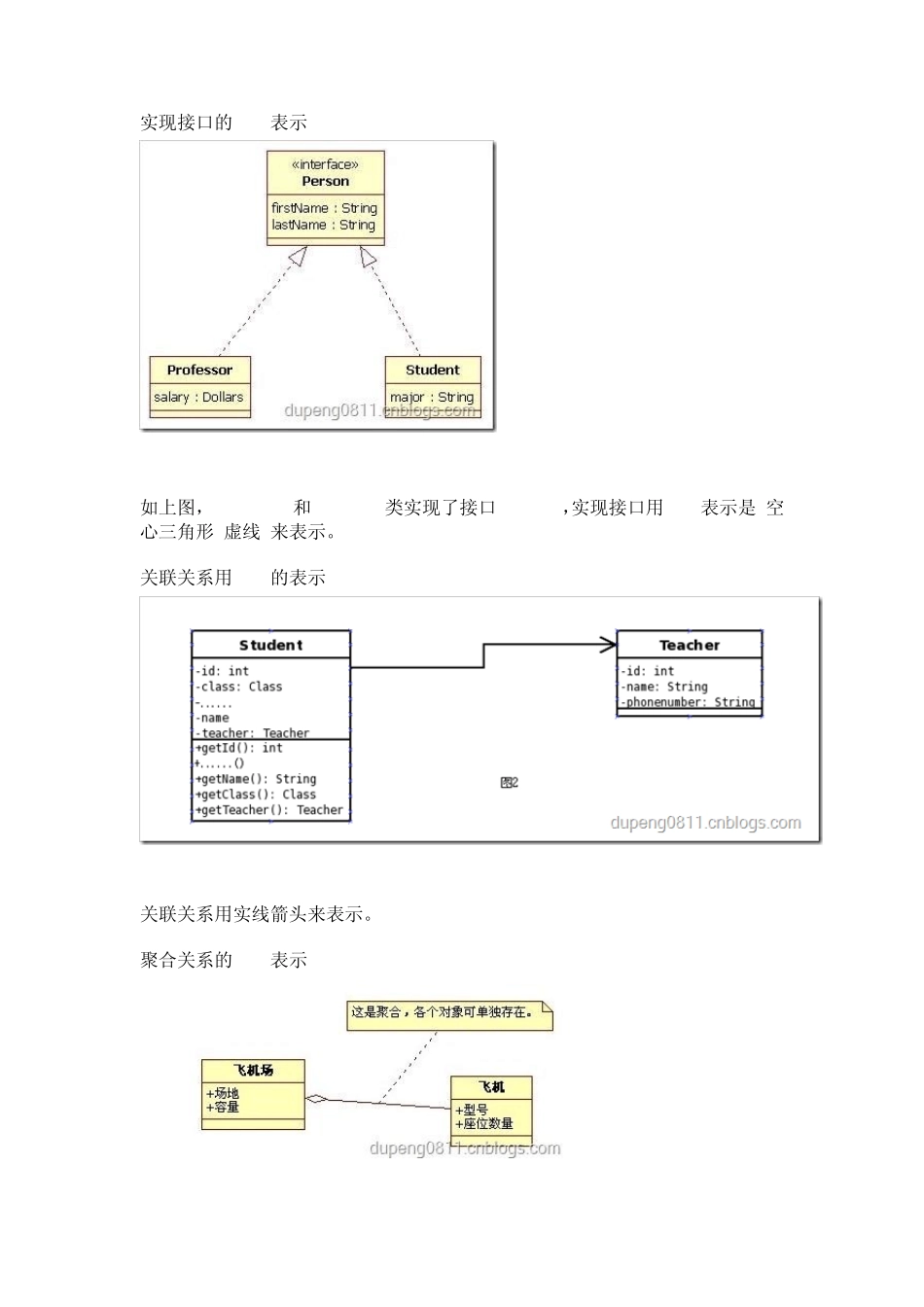

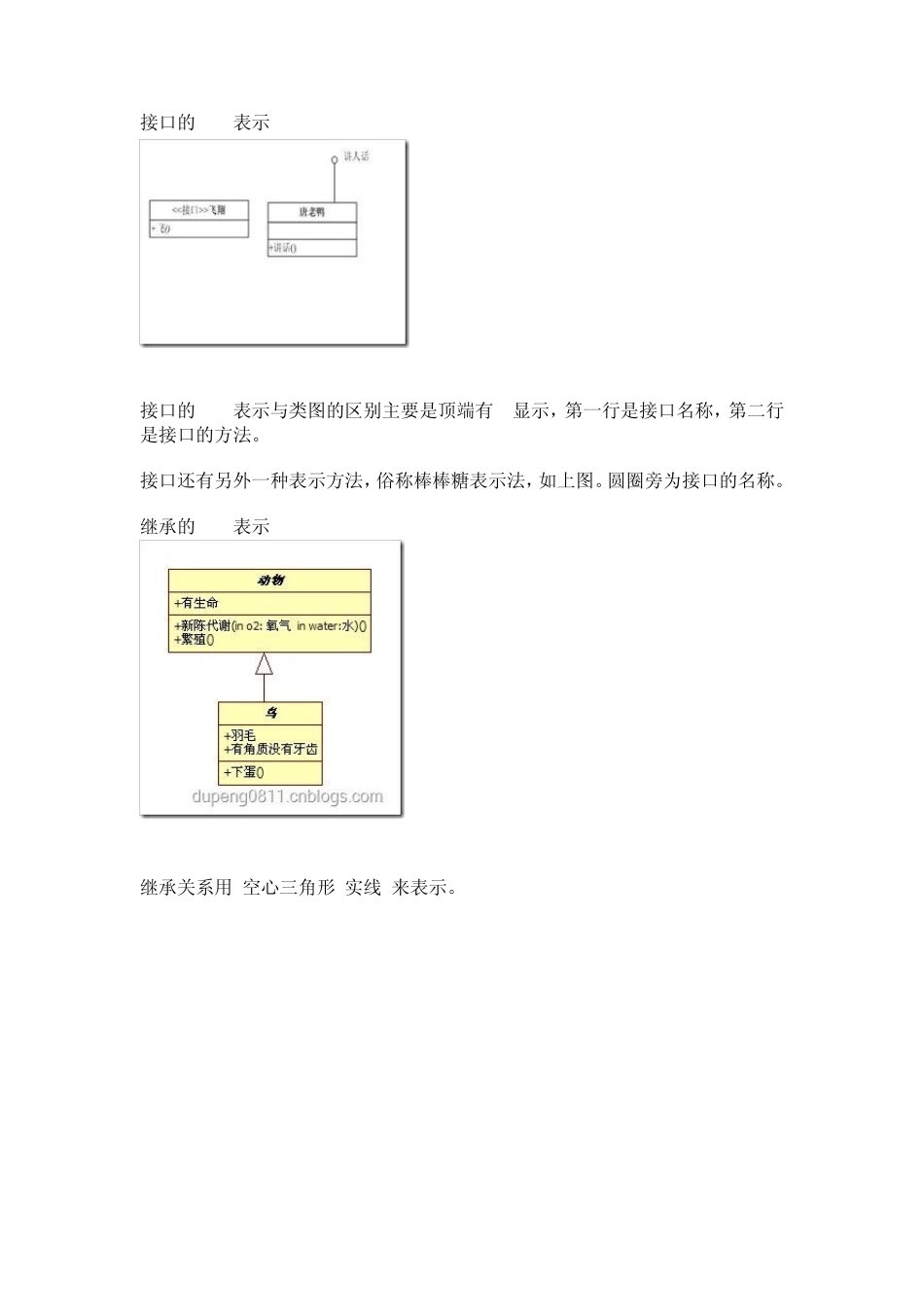

大话设计模式上面的UML类图： 类的UML表示 动物 的矩形框 表示是一个类。 类图分为三层，第一层显示类的名称，如果是抽象类，则用斜体表示；第二层是类的特性，通常就是类的字段和属性；第三层显示类的操作，通常就是方法或行为。 前面的“+”表示是public，“-”表示是private，“#”表示是protected。 接口的UML表示 接口的UML表示与类图的区别主要是顶端有<>显示，第一行是接口名称，第二行是接口的方法。 接口还有另外一种表示方法，俗称棒棒糖表示法，如上图。圆圈旁为接口的名称。 继承的UML表示 继承关系用 空心三角形+实线 来表示。 实现接口的UML表示 如上图，Professor和Student类实现了接口 Person，实现接口用UML表示是 空心三角形+虚线 来表示。 关联关系用UML的表示 关联关系用实线箭头来表示。 聚合关系的UML表示 聚合表示一种弱的“拥有”关系，体现的是 A对象可以包含 B对象，但 B对象不是 A对象的一部分。聚合关系用空心菱形+实线箭头表示。 连线两边有两个数字，这被称作基数。表明这一端的类可以有几个实例。汽车有1个引擎，4个轮胎 合成关系UML 合成关系是一种强的拥有关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。合成关系用实心的菱形+实线箭头表示。 依赖关系UML图 动物依赖于水和氧气，他们之间是依赖关系。用虚线箭头表示！
