UPS电缆参数配线规格表VIP免费

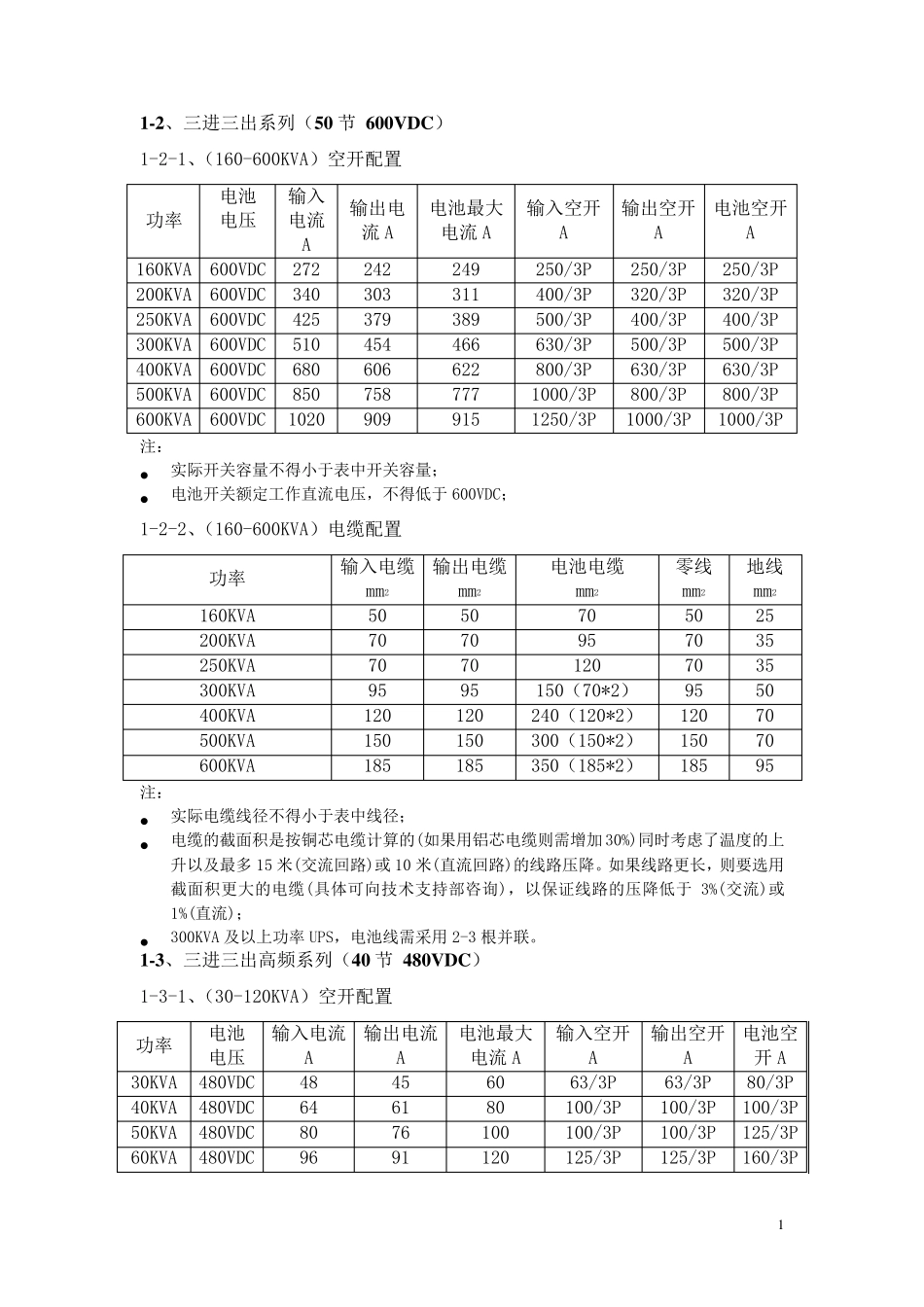

UPS电缆参数配线规格表_第1页
1/10

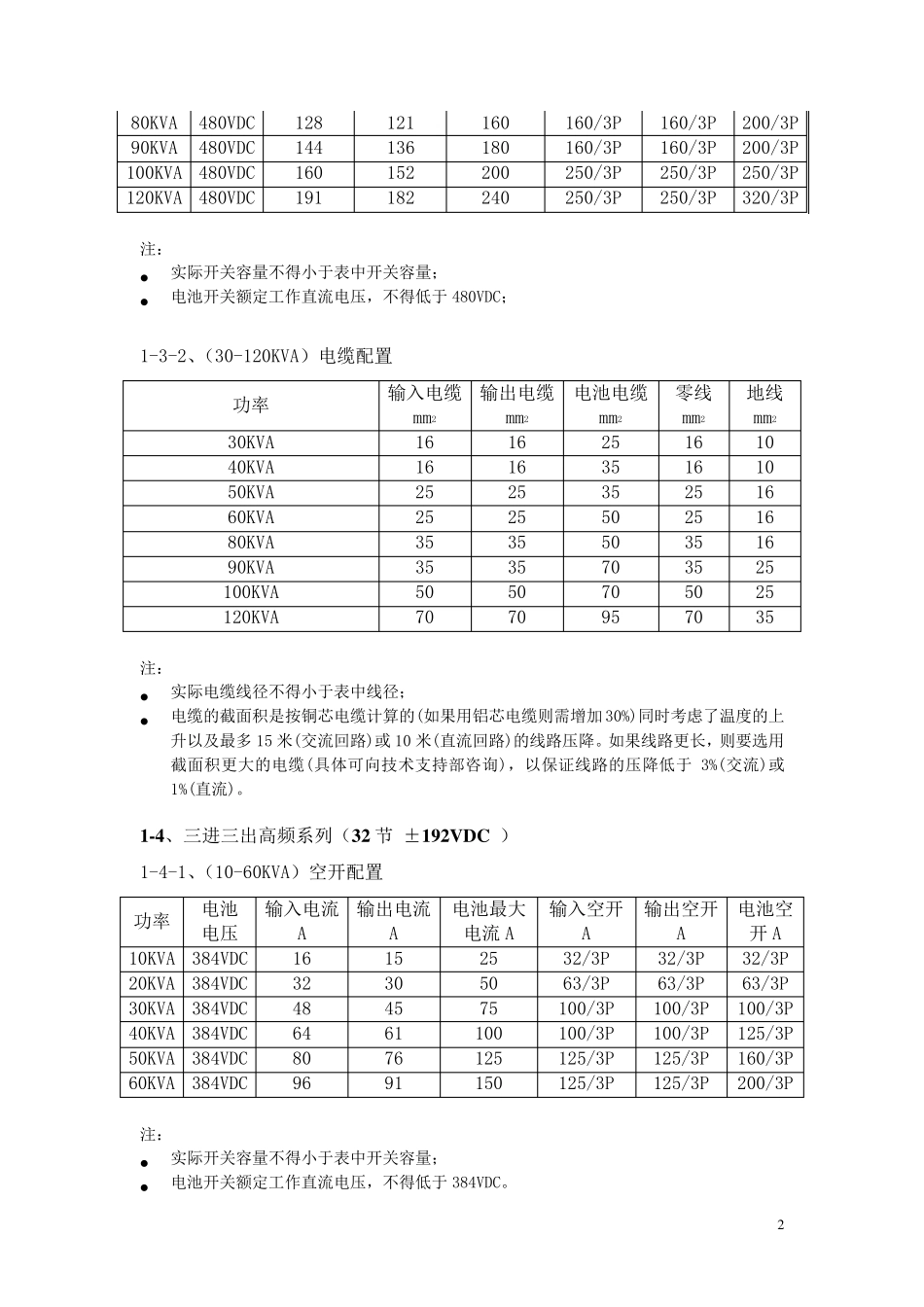

UPS电缆参数配线规格表_第2页
2/10

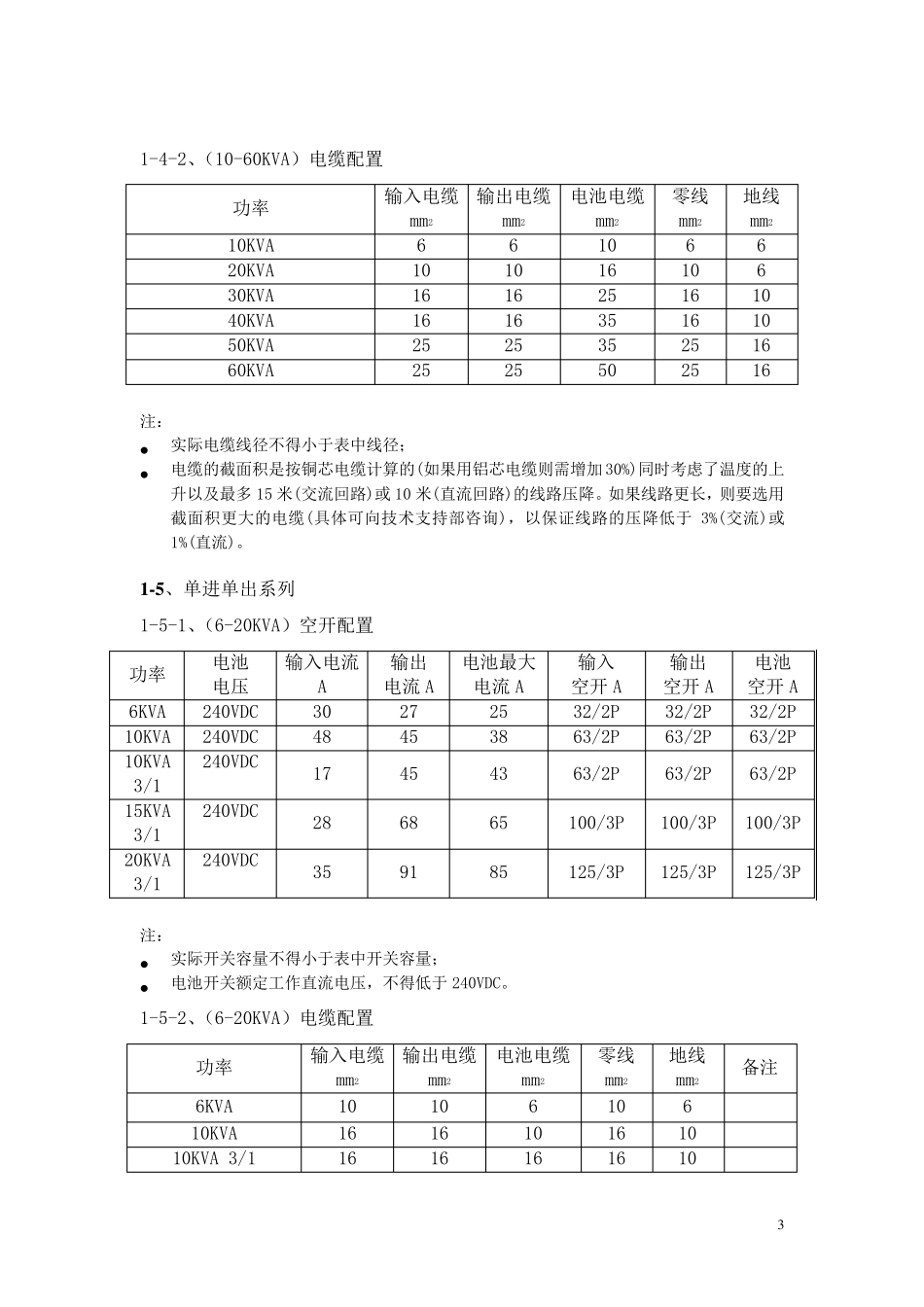

UPS电缆参数配线规格表_第3页
3/10
1 1-2、三进三出系列(50 节 600V D C ) 1-2-1、(160-600KVA)空开配置 功率 电池 电压 输入电流A 输出电流 A 电池最大电流 A 输入空开A 输出空开A 电池空开A 160KVA 600VDC 272 242 249 250/3P 250/3P 250/3P 200KVA 600VDC 340 303 311 400/3P 320/3P 320/3P 250KVA 600VDC 425 379 389 500/3P 400/3P 400/3P 300KVA 600VDC 510 454 466 630/3P 500/3P 500/3P 400KVA 600VDC 680 606 622 800/3P 630/3P 630/3P 500KVA 600VDC 850 758 777 1000/3P 800/3P 800/3P 600KVA 600VDC 1020 909 915 1250/3P 1000/3P 1000/3P 注:  实际开关容量不得小于表中开关容量;  电池开关额定工作直流电压,不得低于 600VDC; 1-2-2、(160-600KVA)电缆配置 功率 输入电缆mm2 输出电缆mm2 电池电缆 mm2 零线 mm2 地线 mm2 160KVA 50 50 70 50 25 200KVA 70 70 95 70 35 250KVA 70 70 120 70 35 300KVA 95 95 150(70*2) 95 50 400KVA 120 120 240(120*2) 120 70 500KVA 150 150 300(150*2) 150 70 600KVA 185 185 350(185*2) 185 95 注:  实际电缆线径不得小于表中线径;  电缆的截面积是按铜芯电缆计算的(如果用铝芯电缆则需增加 30%)同时考虑了温度的上升以及最多 15 米(交流回路)或 10 米(直流回路)的线路压降。如果线路更长,则要选用截面积更大的电缆(具体可向技术支持部咨询),以保证线路的压降低于 3%(交流)或1%(直流);  300KVA 及以上功率 UPS,电池线需采用 2-3 根并联。 1-3、三进三出高频系列(40 节 480V D C ) 1-3-1、(30-120KVA)空开配置 功率 电池 电压 输入电流A 输出电流A 电池最大电流 A 输入空开A 输出空开A 电池空开 A 30KVA 480VDC 48 45 60 63/3P 63/3P 80/3P 40KVA 480VDC 64 61 80 100/3P 100/3P 100/3P 50KVA 480VDC 80 76 100 100/3P 100/3P 125/3P 60KVA 480VDC 96 91 120 125/3P 125/3P 160/3P 2 80KVA 480VDC 128 121 160 160/3P 160/3P 200/3P 90KVA 480VDC 144 136 180 160/3P 160/3P 200/3P 100KVA 480VDC 160 152 200 250/3P 250/3P 250/3P 120KVA 480VDC 191 182 240 250/3P 250/3P 320/3P 注:  实际开关容量不得小于表中开关容量;  电池...
