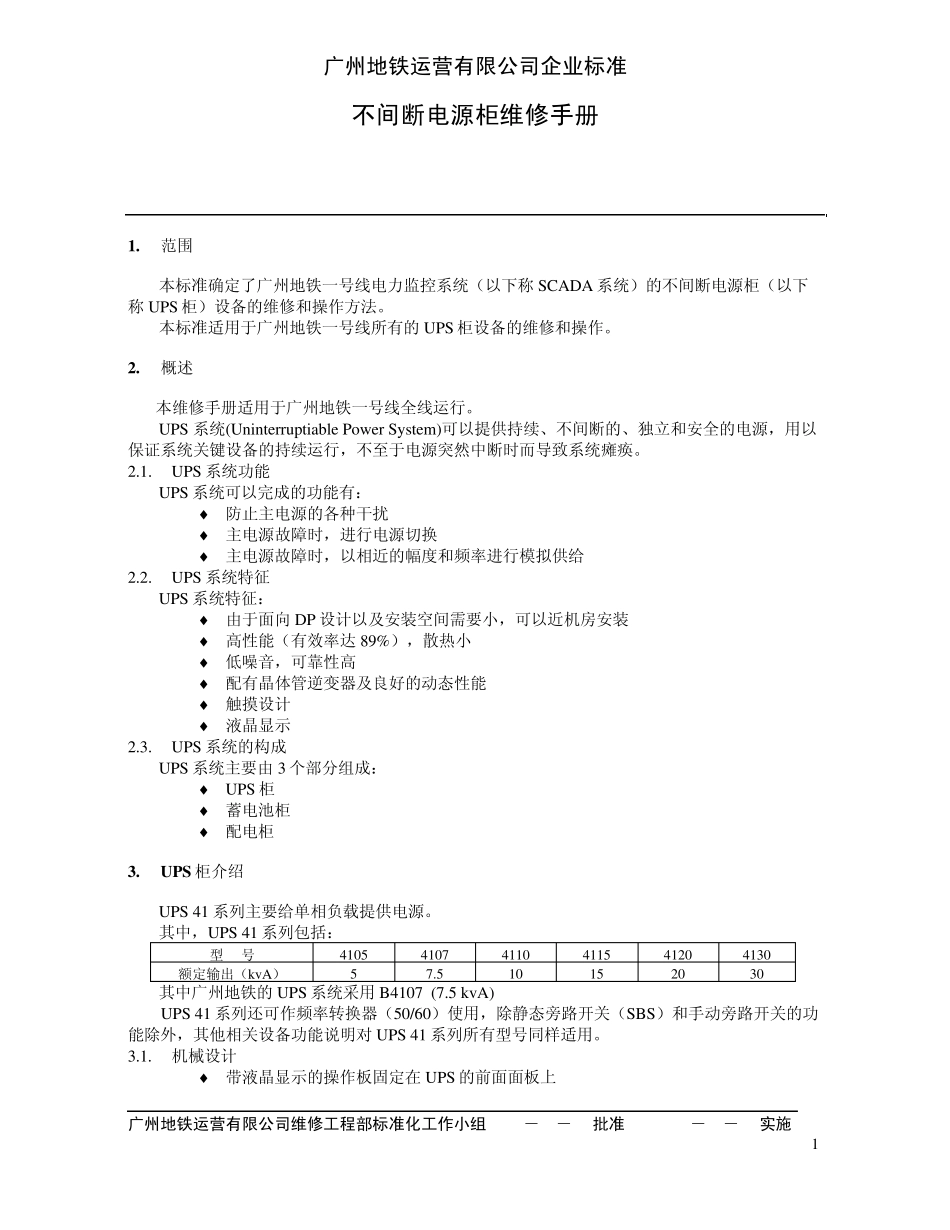

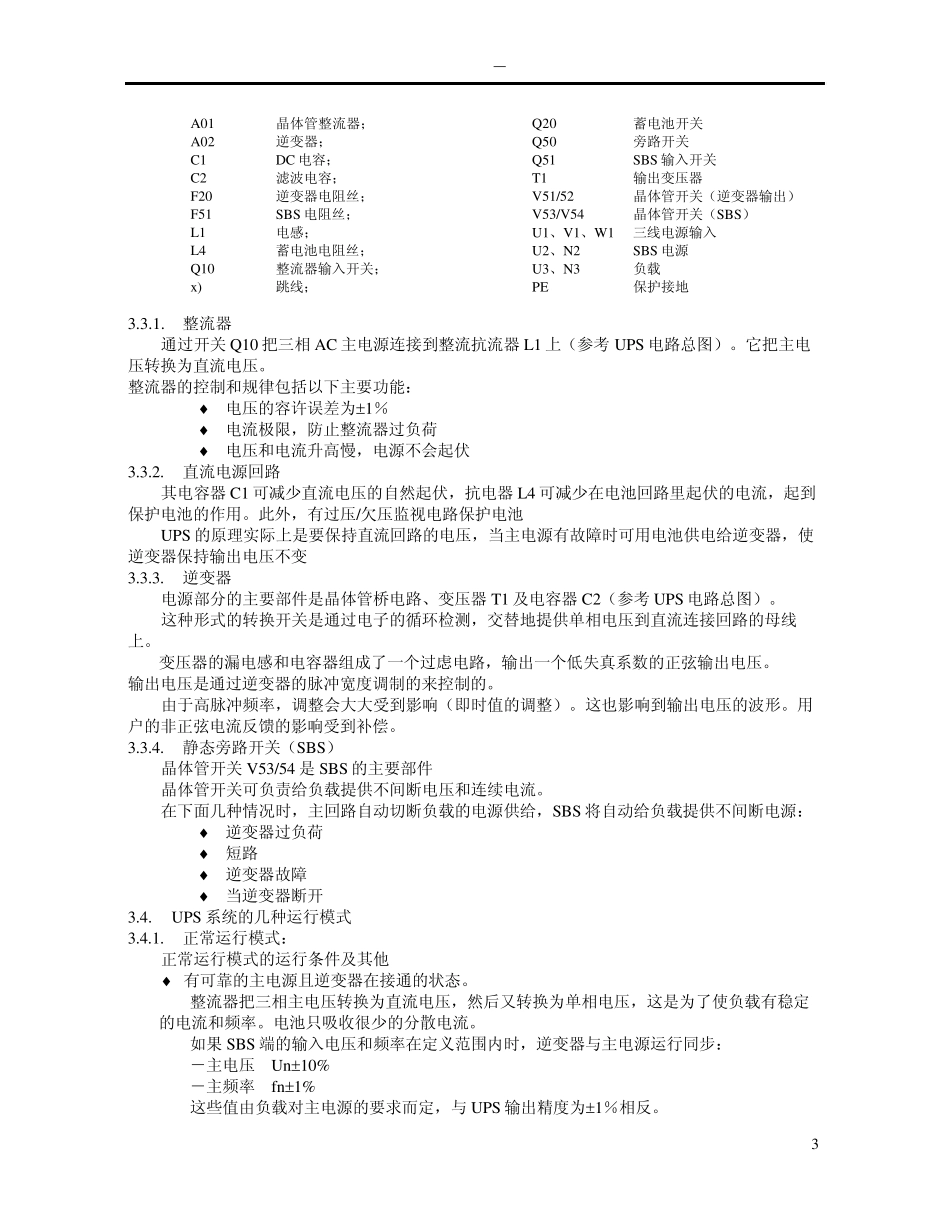

广州地铁运营有限公司企业标准 不间断电源柜维修手册 WJ/GD 820-1999 广州地铁运营有限公司维修工程部标准化工作小组 1999－05－25批准 1999－05－25实施 1 1. 范围 本标准确定了广州地铁一号线电力监控系统（以下称SCADA 系统）的不间断电源柜（以下称UPS 柜）设备的维修和操作方法。 本标准适用于广州地铁一号线所有的UPS 柜设备的维修和操作。 2. 概述 本维修手册适用于广州地铁一号线全线运行。 UPS 系统(Uninterruptiable Power System)可以提供持续、不间断的、独立和安全的电源，用以保证系统关键设备的持续运行，不至于电源突然中断时而导致系统瘫痪。 2.1. UPS 系统功能 UPS 系统可以完成的功能有：  防止主电源的各种干扰  主电源故障时，进行电源切换  主电源故障时，以相近的幅度和频率进行模拟供给 2.2. UPS 系统特征 UPS 系统特征：  由于面向 DP 设计以及安装空间需要小，可以近机房安装  高性能（有效率达 89%），散热小  低噪音，可靠性高  配有晶体管逆变器及良好的动态性能  触摸设计  液晶显示 2.3. UPS 系统的构成 UPS 系统主要由 3 个部分组成：  UPS 柜  蓄电池柜  配电柜 3. U PS 柜介绍 UPS 41 系列主要给单相负载提供电源。 其中，UPS 41 系列包括： 型 号 4105 4107 4110 4115 4120 4130 额定输出（kvA） 5 7.5 10 15 20 30 其中广州地铁的UPS 系统采用B4107 (7.5 kvA) UPS 41 系列还可作频率转换器（50/60）使用，除静态旁路开关（SBS）和手动旁路开关的功能除外，其他相关设备功能说明对 UPS 41 系列所有型号同样适用。 3.1. 机械设计  带液晶显示的操作板固定在 UPS 的前面面板上 WJ/GDY 820－1999 2  UPS 柜电缆从低部引进  当UPS 切换到手动旁路开关（Service bypass）时，可以对UPS 内部进行维修  低噪音风扇低速转动散热  冷气流通过UPS 门盖漏槽流入，从上面板或后面板漏槽逸出，但只有当后面板的漏槽被墙堵住，才使用上面班逸出气体。 3.2. UPS 柜构成 UPS 主要包括 5 个部分（如下图）：  整流器  DC 链回路，用来连接蓄电池  逆变器，DC 电压逆变为交流  静态旁路开关(SBS)，给负载快速 提供一个单相交流电源  手动旁路开关，用来手动隔开UPS 设备，切换过程中不影响负载电源的供给 3.3. UPS 部件简介...
