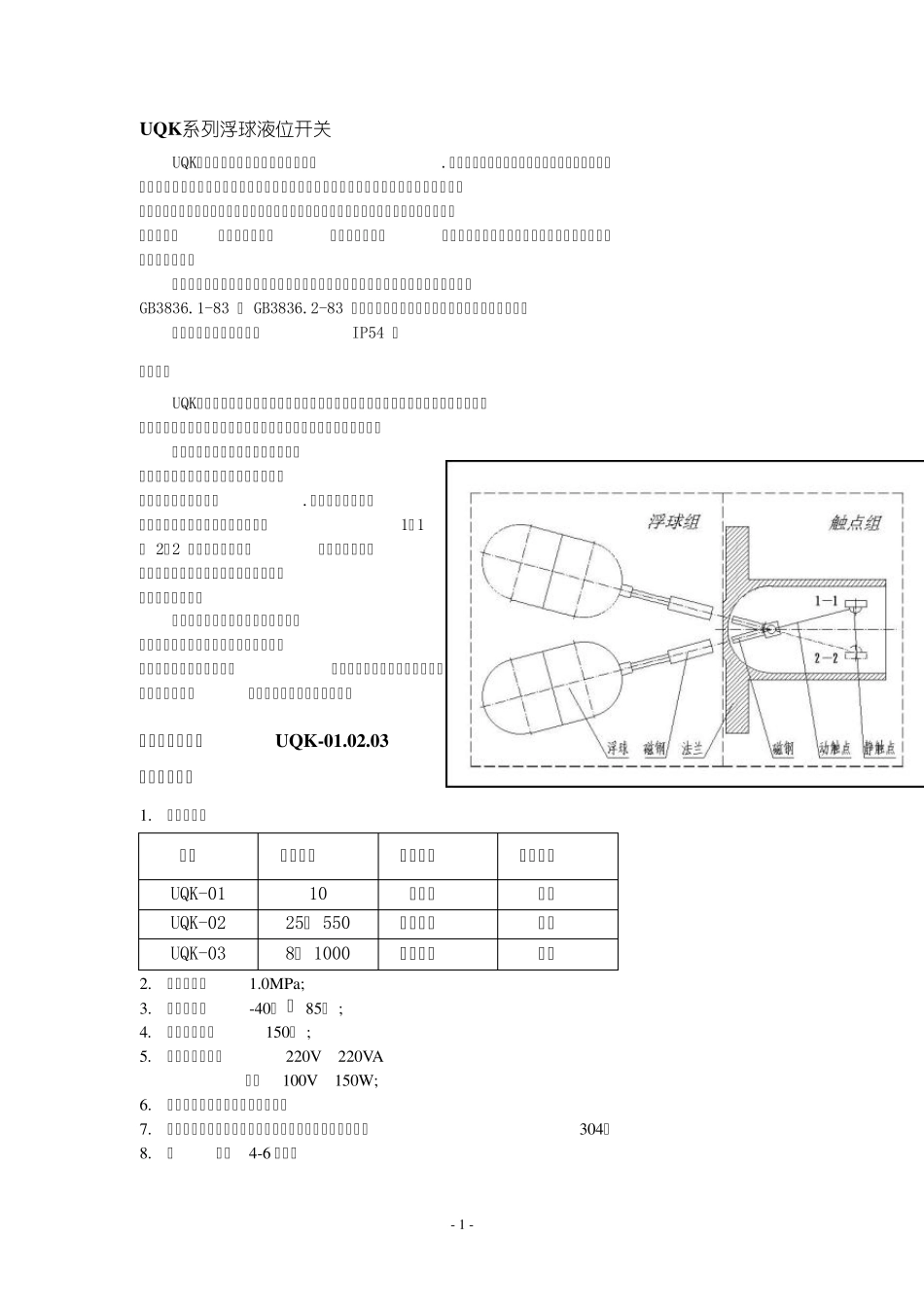

 UQK系列 浮球液位开关 安 装 使 用 说 明 书 辽阳自动化仪表集团有限公司  - 1 - UQK系列浮球液位开关 UQK系列浮球液位开关属于两位式仪表.适用于石油、化工、冶金、电力、造纸和食品等工业部门在生产过程对各种不锈钢材料不起腐蚀作用的且不含有导磁杂质的敞口或带压容器内介质的液位控制。浮球开关分防爆和非防爆两大类。具有使用安全，性能可靠，维修方便等特点。当液位到达高、低极限位置时，控制器内电触点可作为信号报警装置或电动泵等线路中的开关。 本产品按防爆型式可分为普通型、隔爆型和本质安全型。防爆型分别按国家防爆标准GB3836.1-83 、 GB3836.2-83 设计制造，并经国家级防爆监督检验站检验合格。 本控制器外壳防护等级为IP54 。 结构原理 UQK系列浮球液位控制器由互为隔离的浮球组与触点组两部分组成。浮球组接触液体，触点组不接触液体。两部分由法兰将浮球组与触点组隔离开来。见图 当被测介质液位升高或降低时，受浮力作用，浮球随之升降，使其端部的磁钢作反方向的上、下摆动.通过磁耦合作用，推动装在法兰内的相同磁极的磁钢点11 或 22 组间接通或断开，使外接的控制电器接通或断开，从而控制信号报警装置报警或启停电动泵。 浮球在随液位升降过程中，只有当浮球处于上、下两个极限位置时，动触点才会在静触点间接通或断开，从而使外接的控制电器接通或断开，进而控制信号报警装置报警或启停电动泵。而在浮球随液位升降过程中，并无连续信号输出，只保持原有的接通或断开。 普通型浮球开关UQK-01.02.03 主要技术参数 1. 规格型号： 型号 动作界限 整定方式 安装方式 UQK-01 10 不可调 水平 UQK-02 25～ 550 有级可调 水平 UQK-03 8～ 1000 无级可调 垂直 2. 公称压力：1.0MPa; 3. 环境温度：-40℃ ～ 85℃ ; 4. 工作温度；≤150℃ ; 5. 触点容量；交流220V 220VA 直流100V 150W; 6. 连接方式；法连连接，尺寸如图； 7. 接液材质；浮球及控制机构均采用不锈钢，无具体要求按304； 8. 重 量：4-6 公斤； - 2 - 防爆型浮球开关UQK-01B、 02B、 03B 主要技术参数 1 .规格型号： 型号 动作界限（毫米） 正定方式 安装方式 UQK-01B 10 不可调 水平 UQK-02B 25～ 550 有级可调 水平 UQK-03B 8～ 1000 无级可调 垂直 UQK-01B-N 10 不可调 水平 UQK-01B...
