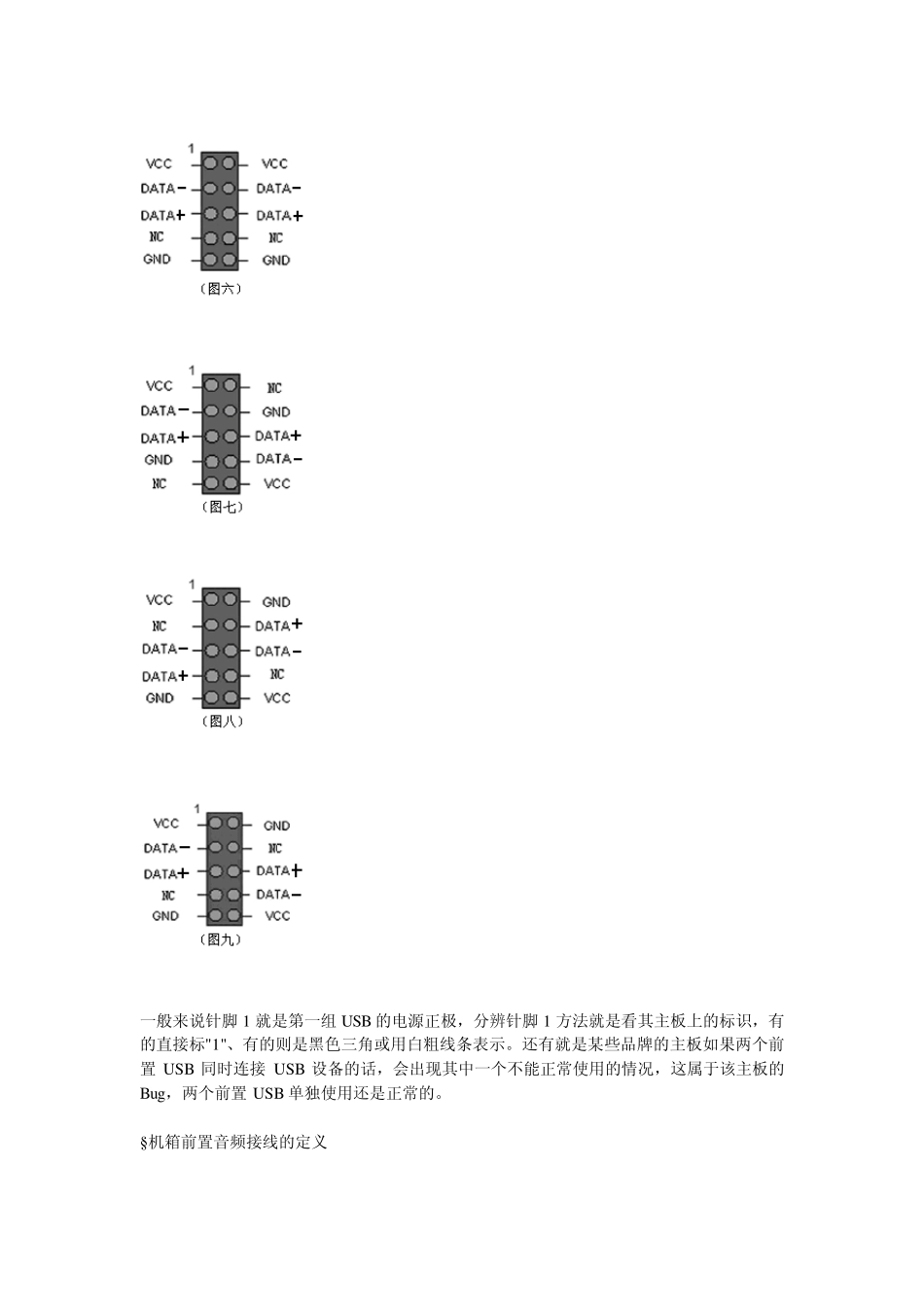

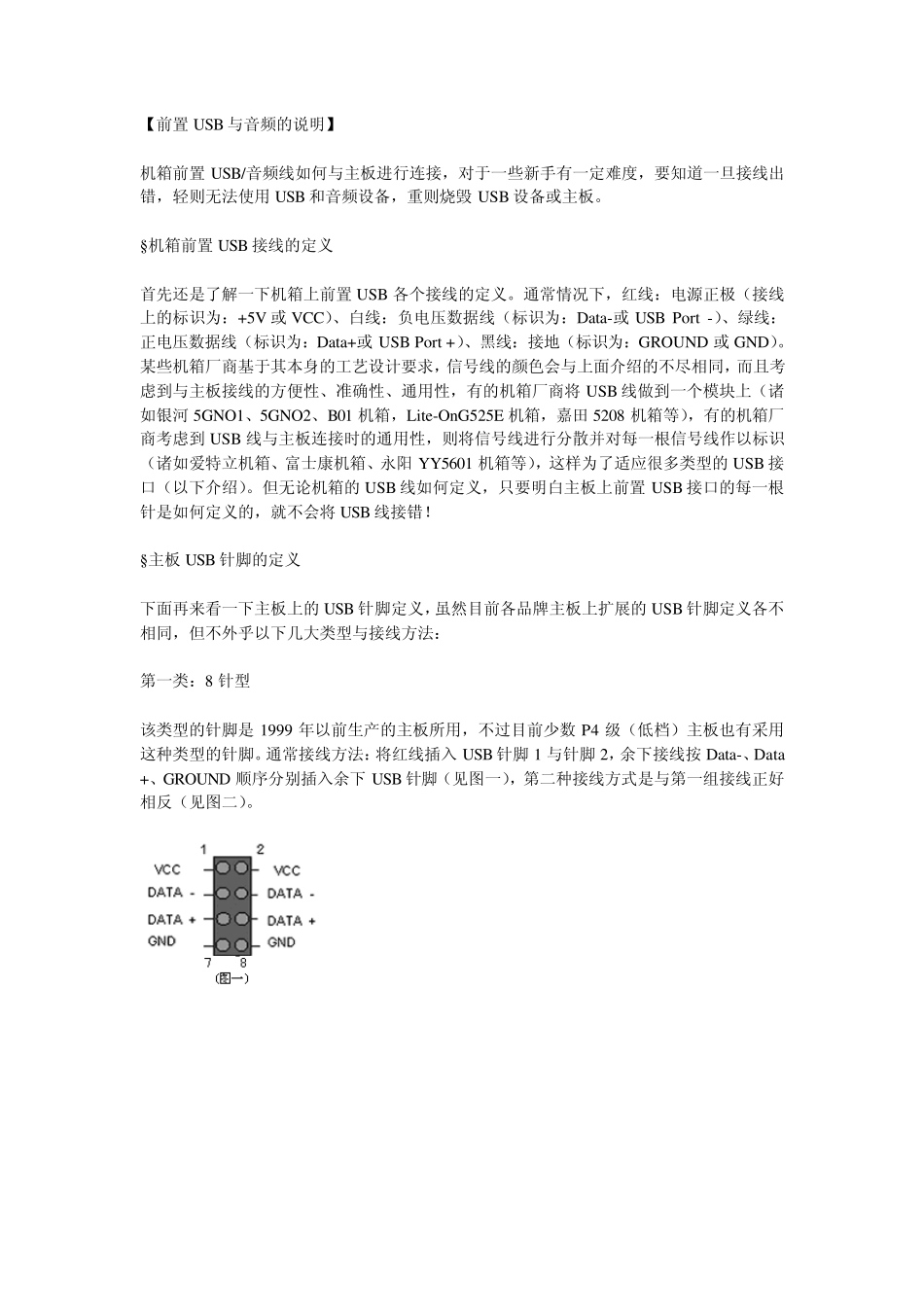

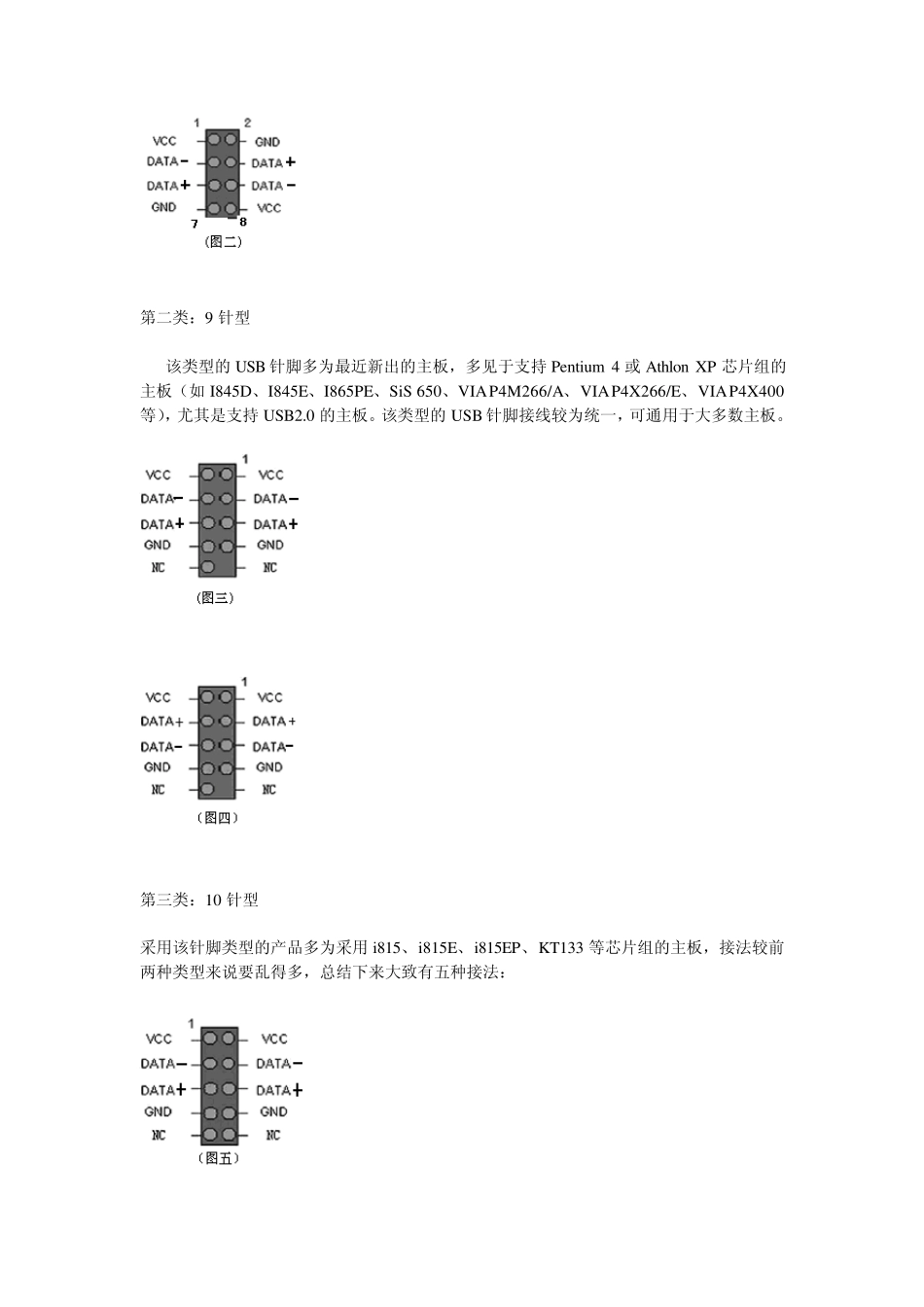

【前置USB 与音频的说明】 机箱前置USB/音频线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB 和音频设备，重则烧毁USB 设备或主板。 § 机箱前置USB 接线的定义 首先还是了解一下机箱上前置USB 各个接线的定义。通常情况下，红线：电源正极（接线上的标识为：+5V 或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND 或GND）。某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将 USB 线做到一个模块上（诸如银河 5GNO1、5GNO2、B01 机箱，Lite-OnG525E 机箱，嘉田 5208 机箱等），有的机箱厂商考虑到 USB 线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识（诸如爱特立机箱、富士康机箱、永阳 YY5601 机箱等），这样为了适应很多类型的USB 接口（以下介绍）。但无论机箱的USB 线如何定义，只要明白主板上前置USB 接口的每一根针是如何定义的，就不会将 USB 线接错！ § 主板USB 针脚的定义 下面再来看一下主板上的USB 针脚定义，虽然目前各品牌主板上扩展的USB 针脚定义各不相同，但不外乎以下几大类型与接线方法： 第一类：8 针型 该类型的针脚是1999 年以前生产的主板所用，不过目前少数 P4 级（低档）主板也有采用这种类型的针脚。通常接线方法：将红线插入 USB 针脚 1 与针脚 2，余下接线按 Data-、Data +、GROUND 顺序分别插入余下USB 针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。 第二类：9 针型 该类型的USB 针脚多为最近新出的主板，多见于支持Pentiu m 4 或Athlon XP 芯片组的主板（如I845D、I845E、I865PE、SiS 650、VIA P4M266/A、VIA P4X266/E、VIA P4X400等），尤其是支持USB2.0 的主板。该类型的USB 针脚接线较为统一，可通用于大多数主板。 第三类：10 针型 采用该针脚类型的产品多为采用 i815、i815E、i815EP、KT133 等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法： 一般来说针脚1 就是第一组USB 的电源正极，分辨针脚1 方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。还有就是某些品牌的主板如果两个前置 USB 同时连接USB...
