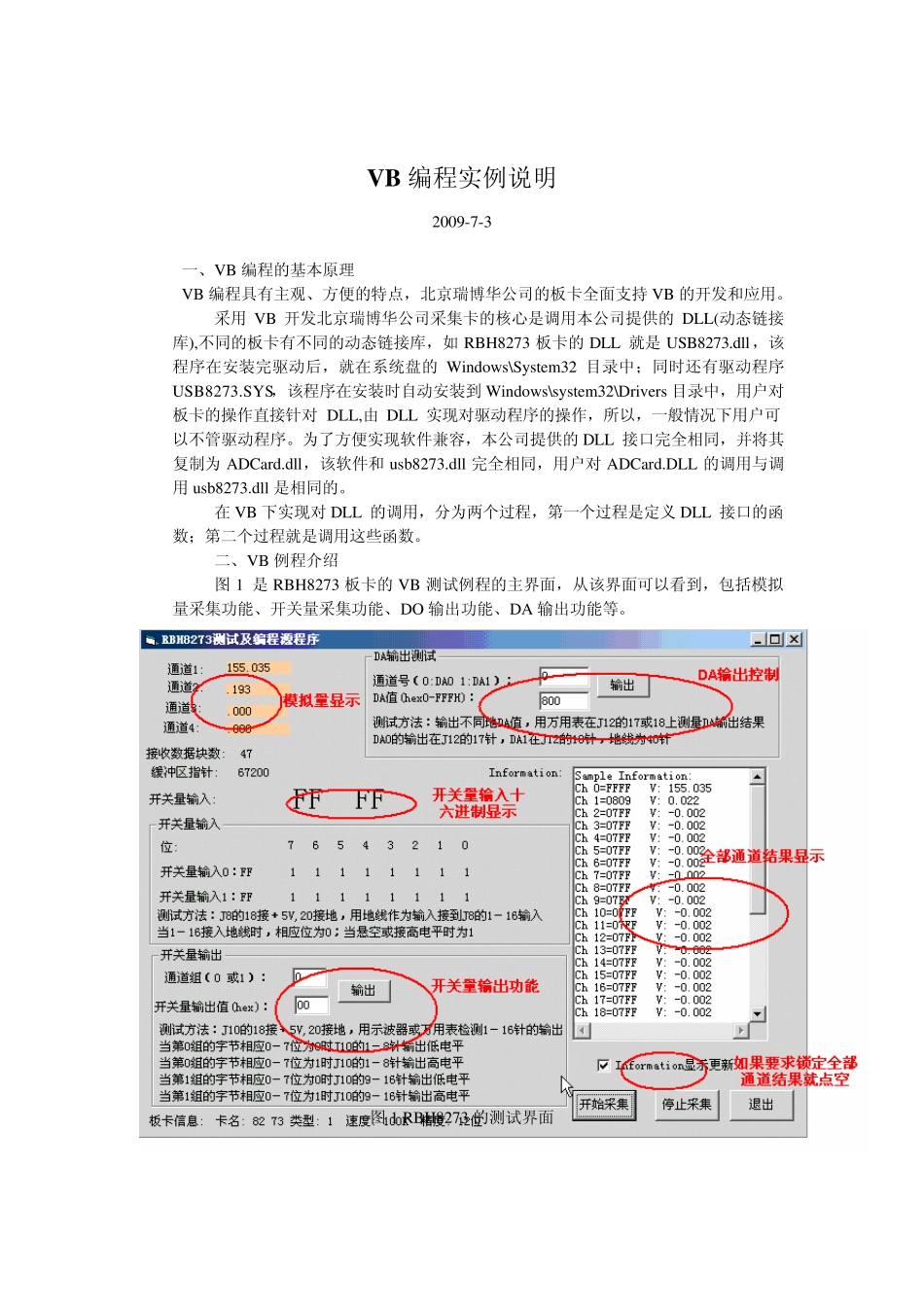

VB 编程实例说明 2009-7-3 一、VB 编程的基本原理 VB 编程具有主观、方便的特点，北京瑞博华公司的板卡全面支持 VB 的开发和应用。 采用 VB 开发北京瑞博华公司采集卡的核心是调用本公司提供的 DLL(动态链接库),不同的板卡有不同的动态链接库，如 RBH8273 板卡的 DLL 就是 USB8273.dll，该程序在安装完驱动后，就在系统盘的 Windows\System32 目录中；同时还有驱动程序USB8273.SYS，该程序在安装时自动安装到 Windows\system32\Drivers 目录中，用户对板卡的操作直接针对 DLL,由 DLL 实现对驱动程序的操作，所以，一般情况下用户可以不管驱动程序。为了方便实现软件兼容，本公司提供的 DLL 接口完全相同，并将其复制为 ADCard.dll，该软件和 usb8273.dll 完全相同，用户对 ADCard.DLL 的调用与调用 usb8273.dll 是相同的。 在 VB 下实现对 DLL 的调用，分为两个过程，第一个过程是定义 DLL 接口的函数；第二个过程就是调用这些函数。 二、VB 例程介绍 图 1 是 RBH8273 板卡的 VB 测试例程的主界面，从该界面可以看到，包括模拟量采集功能、开关量采集功能、DO 输出功能、DA 输出功能等。 图 1 RBH8273 的测试界面 图2 主要采集函数的DLL 接口声明 图3 开关量输入、输出、DA 输出等功能的DLL 接口声明 图4 程序开始时通过调用IOCtl函数读取板卡信息 图 5 启动采集的功能 图6 读取采集的定时器功能 图 7 模拟量采集结果的处理方式 图8 开关量采集的功能 图 9 全部通道信号显示的功能 图1 0 停止采集的功能
