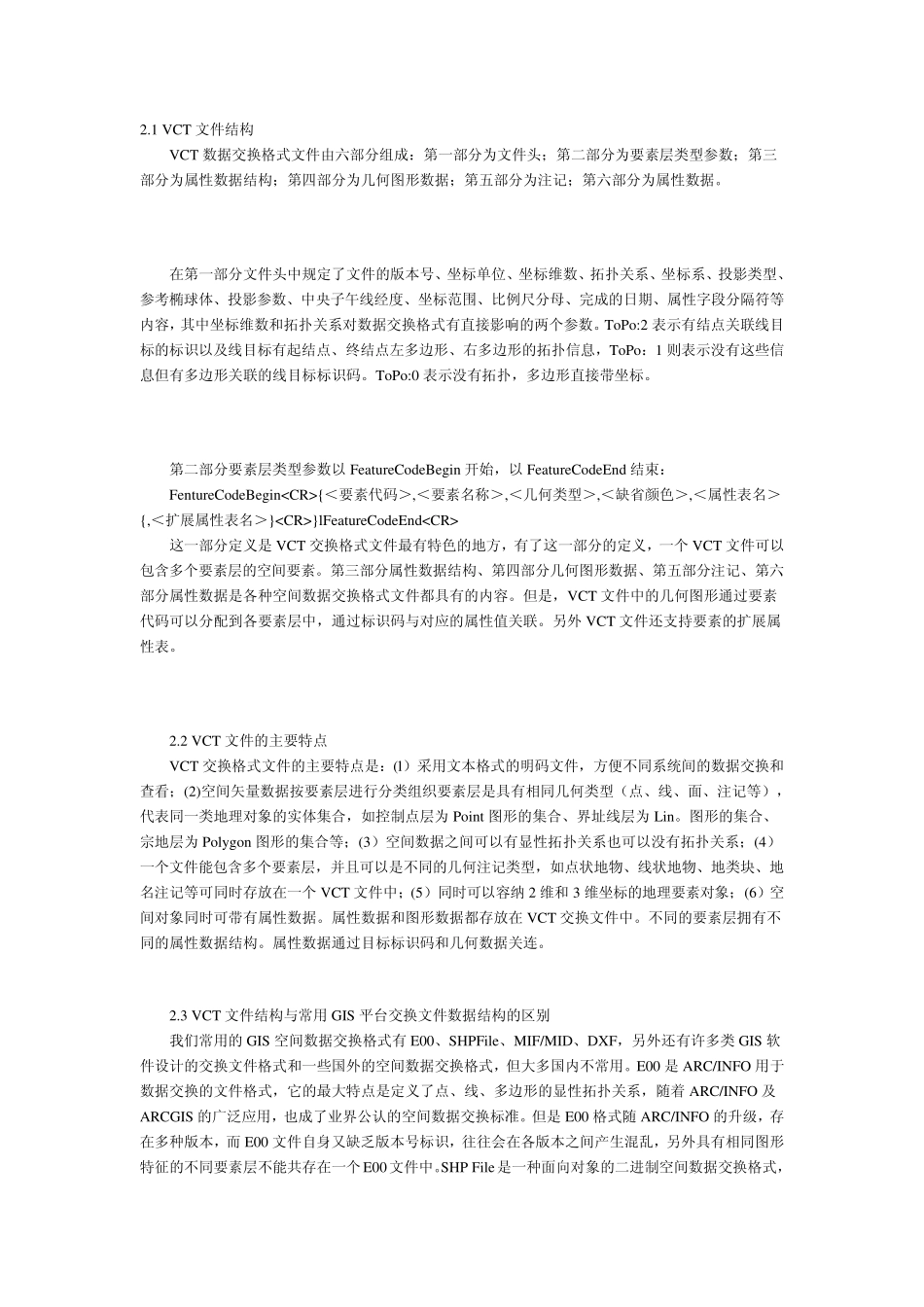

VCT文件知识_第1页
1/6

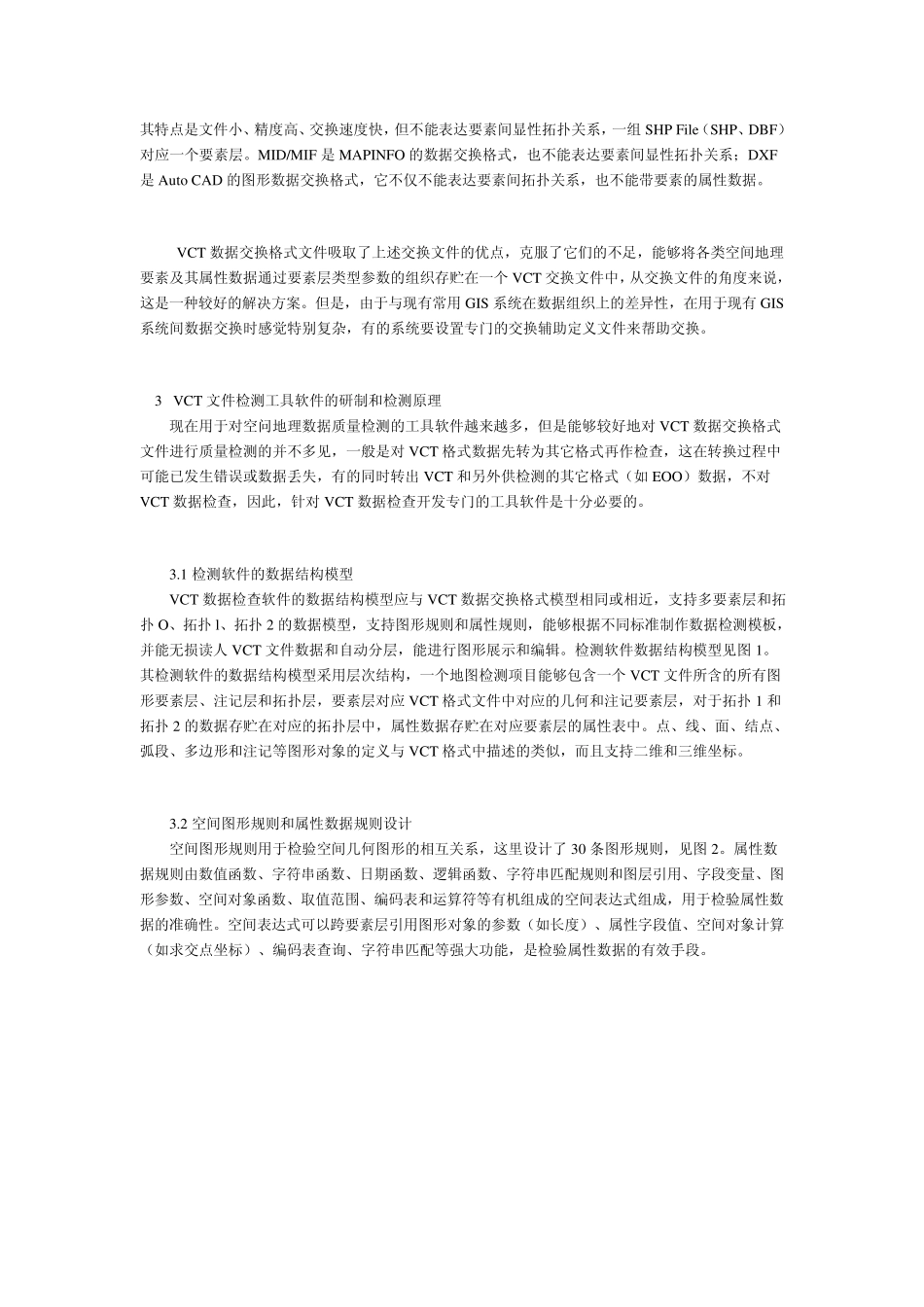

VCT文件知识_第2页
2/6

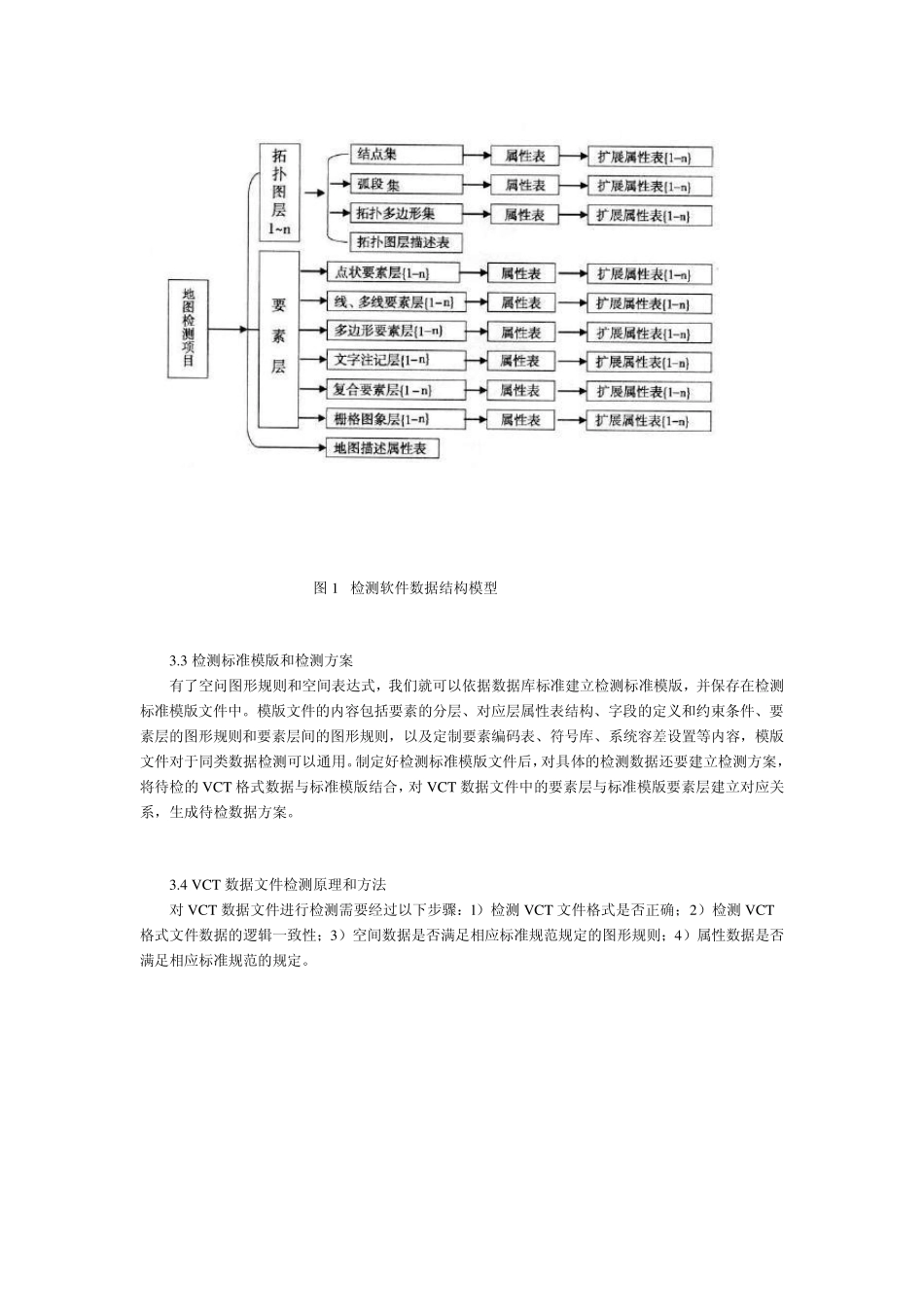

VCT文件知识_第3页
3/6
2.1 VCT 文件结构 VCT 数据交换格式文件由六部分组成:第一部分为文件头;第二部分为要素层类型参数;第三部分为属性数据结构;第四部分为几何图形数据;第五部分为注记;第六部分为属性数据。 在第一部分文件头中规定了文件的版本号、坐标单位、坐标维数、拓扑关系、坐标系、投影类型、参考椭球体、投影参数、中央子午线经度、坐标范围、比例尺分母、完成的日期、属性字段分隔符等内容,其中坐标维数和拓扑关系对数据交换格式有直接影响的两个参数。ToPo:2 表示有结点关联线目标的标识以及线目标有起结点、终结点左多边形、右多边形的拓扑信息,ToPo:1 则表示没有这些信息但有多边形关联的线目标标识码。ToPo:0 表示没有拓扑,多边形直接带坐标。 第二部分要素层类型参数以 FeatureCodeBegin 开始,以 FeatureCodeEnd 结束: FentureCodeBegin{<要素代码>,<要素名称>,<几何类型>,<缺省颜色>,<属性表名>{,<扩展属性表名>}}lFeatureCodeEnd 这一部分定义是 VCT 交换格式文件最有特色的地方,有了这一部分的定义,一个 VCT 文件可以包含多个要素层的空间要素。第三部分属性数据结构、第四部分几何图形数据、第五部分注记、第六部分属性数据是各种空间数据交换格式文件都具有的内容。但是,VCT 文件中的几何图形通过要素代码可以分配到各要素层中,通过标识码与对应的属性值关联。另外 VCT 文件还支持要素的扩展属性表。 2.2 VCT 文件的主要特点 VCT 交换格式文件的主要特点是:(l)采用文本格式的明码文件,方便不同系统间的数据交换和查看;(2)空间矢量数据按要素层进行分类组织要素层是具有相同几何类型(点、线、面、注记等),代表同一类地理对象的实体集合,如控制点层为Point 图形的集合、界址线层为Lin。图形的集合、宗地层为Polygon 图形的集合等;(3)空间数据之间可以有显性拓扑关系也可以没有拓扑关系;(4)一个文件能包含多个要素层,并且可以是不同的几何注记类型,如点状地物、线状地物、地类块、地名注记等可同时存放在一个 VCT 文件中;(5)同时可以容纳 2 维和 3 维坐标的地理要素对象;(6)空间对象同时可带有属性数据。属性数据和图形数据都存放在VCT 交换文件中。不同的要素层拥有不同的属性数据结构。属性数据通过目标标识码和几何数据关连。 2.3 VCT 文件结构与常用 GIS 平台交换文件数据结构的区别 我们常用的GIS 空间数据交换格式有 E00、SHPFile、MI...
