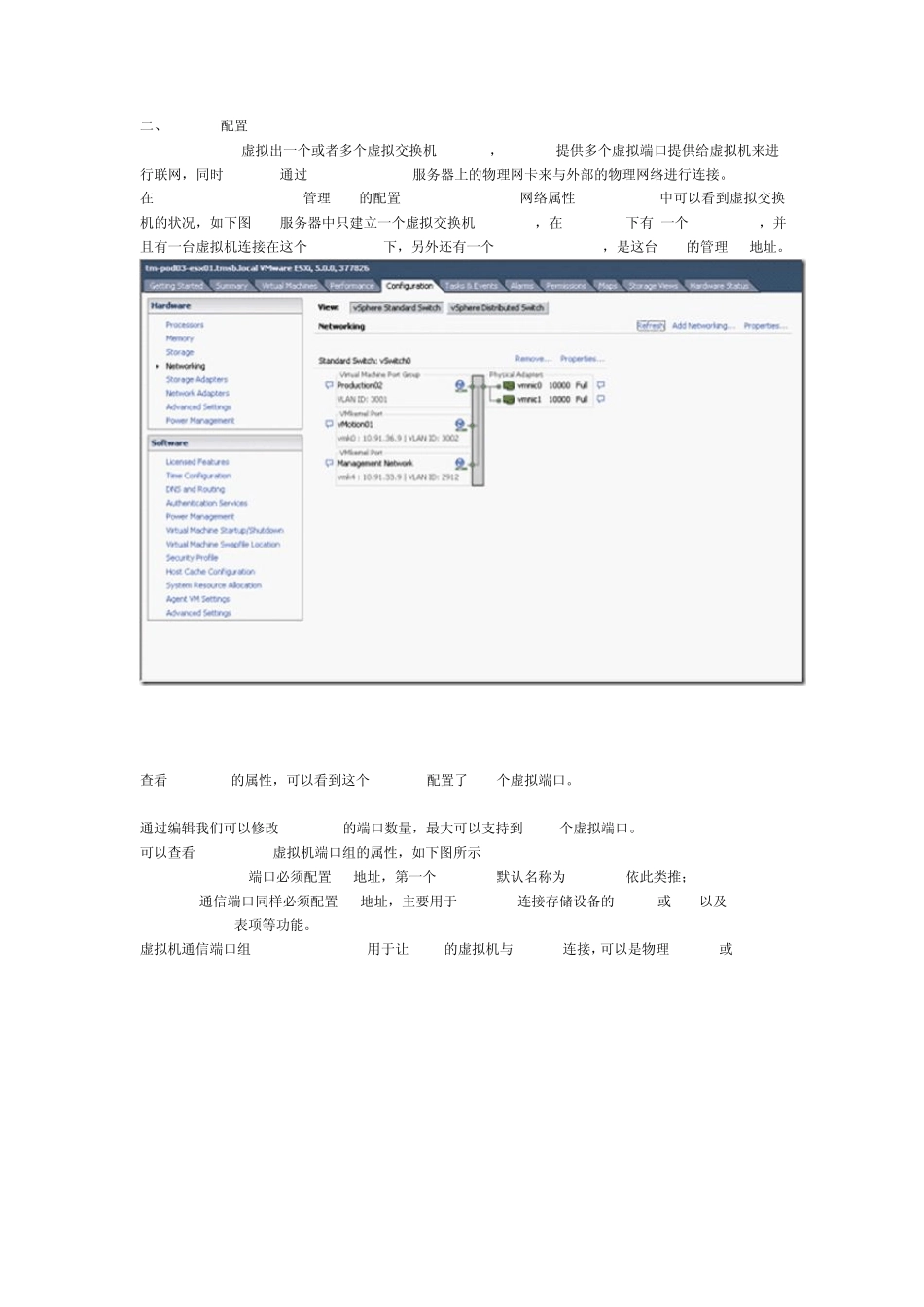

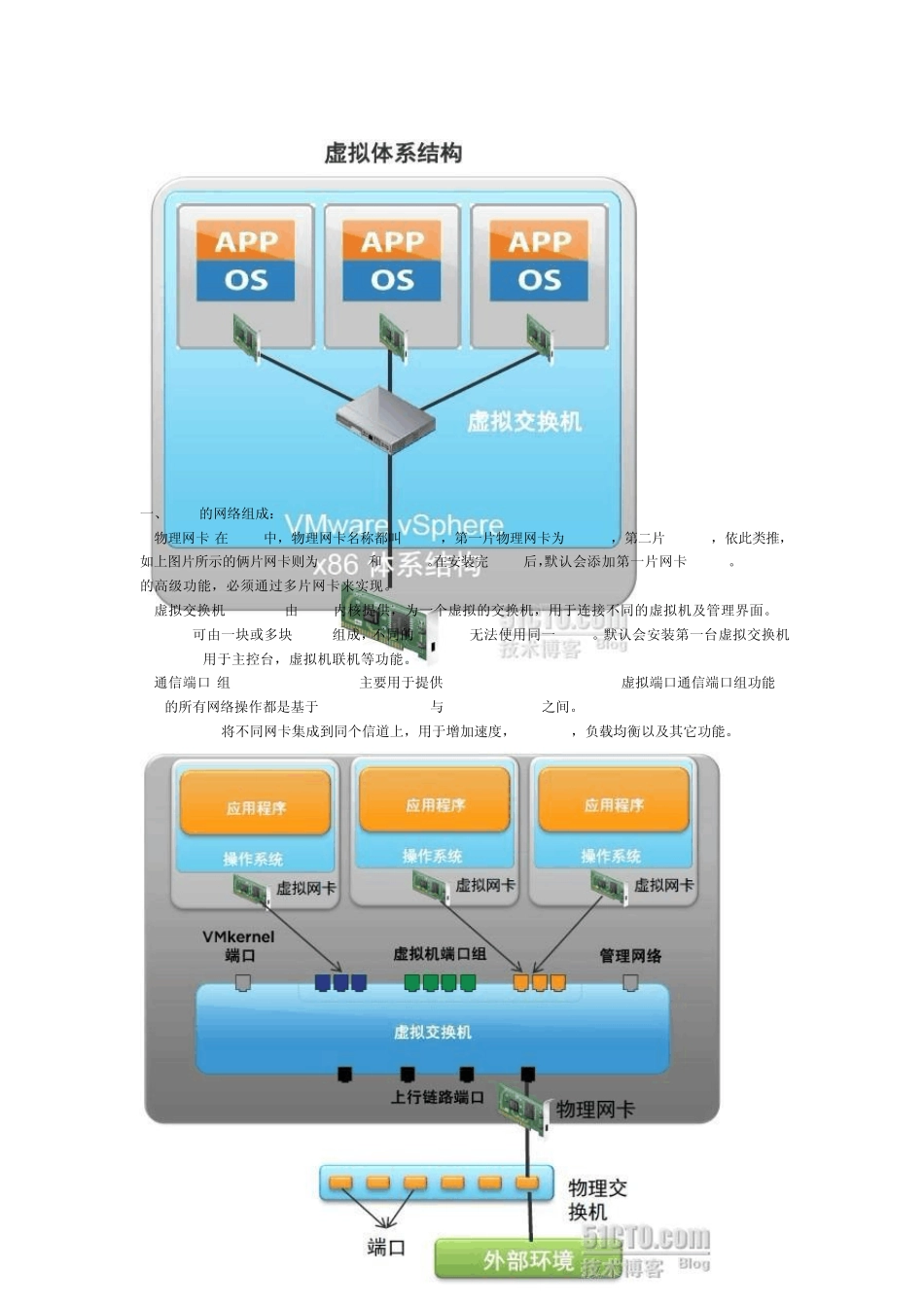

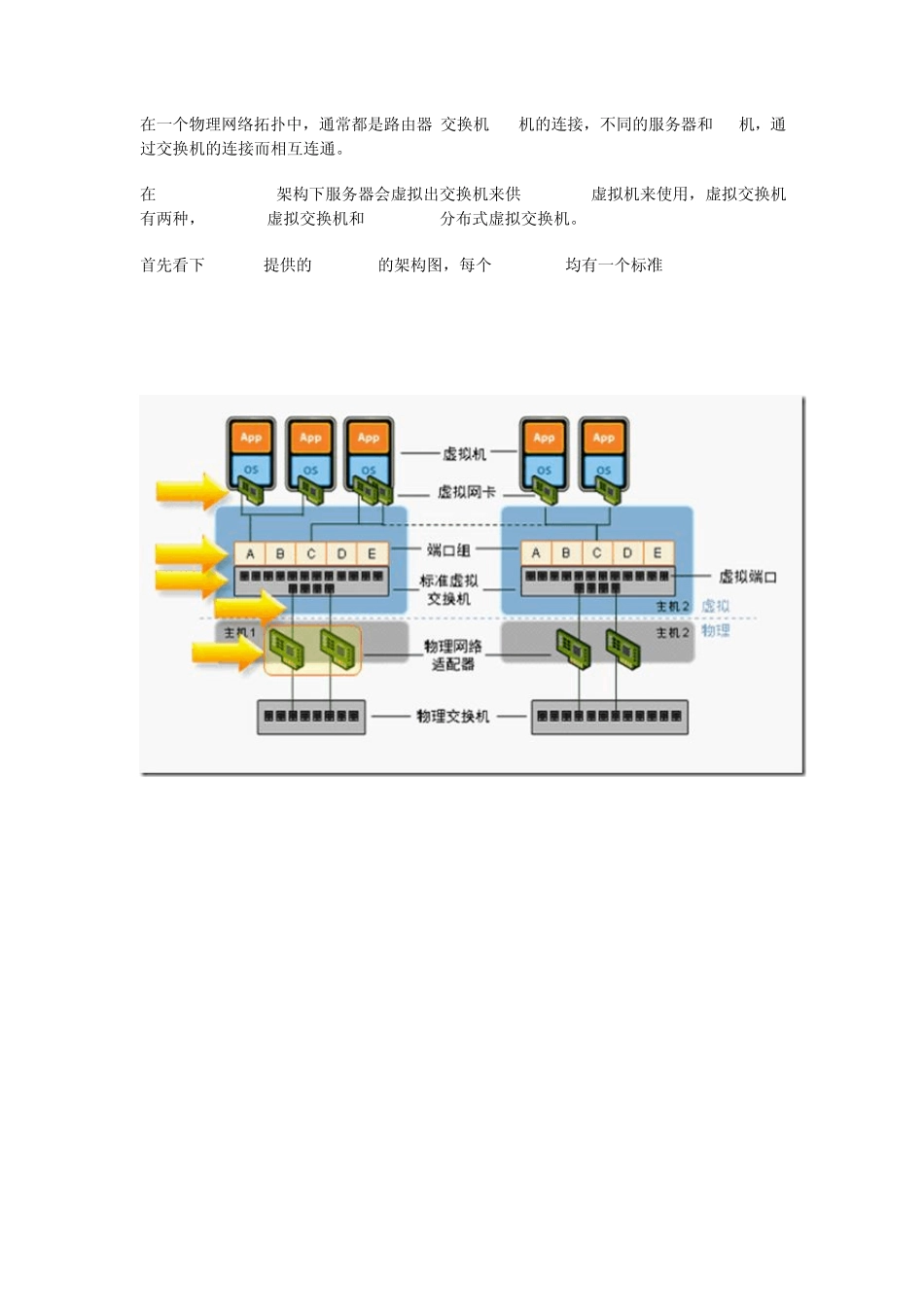

在一个物理网络拓扑中，通常都是路由器-交换机-PC机的连接，不同的服务器和PC机，通过交换机的连接而相互连通。 在VMware vSphere架构下服务器会虚拟出交换机来供 ESX Host虚拟机来使用，虚拟交换机有两种，vSwitch虚拟交换机和vNetwork分布式虚拟交换机。 首先看下 VMware提供的vSwitch的架构图，每个ESX Host均有一个标准 vSwitch 一、ESXI的网络组成： 1.物理网卡 在 ESXi中，物理网卡名称都叫 vmnic，第一片物理网卡为 vmnic0，第二片 vmnic1，依此类推，如上图片所示的俩片网卡则为 vmnic0和 vmnic1。在安装完 ESXI后，默认会添加第一片网卡vmnic0。vSphere的高级功能，必须通过多片网卡来实现。 2.虚拟交换机 vSwitch 由 ESXI内核提供，为一个虚拟的交换机，用于连接不同的虚拟机及管理界面。vSwitch可由一块或多块vmnic组成，不同的 vSwitch无法使用同一vmnic。默认会安装第一台虚拟交换机vSwitch0,用于主控台，虚拟机联机等功能。 3.通信端口(组) port/port group,主要用于提供 Service Console,VmKernel,虚拟端口通信端口组功能 ESX的所有网络操作都是基于 port/port group与 vmnic,vSwitch之间。 4.NIC Team 将不同网卡集成到同个信道上，用于增加速度，failover，负载均衡以及其它功能。 二、vSwitch配置 VMware vSphere虚拟出一个或者多个虚拟交换机 vSwitch，vSwitch提供多个虚拟端口提供给虚拟机来进行联网，同时 vSwitch通过 VMware vSphere服务器上的物理网卡来与外部的物理网络进行连接。 在 VMware vSphere Client管理 esx的配置(configuration)--网络属性(Properties)中可以看到虚拟交换机的状况，如下图 esx服务器中只建立一个虚拟交换机 vSwitch0，在 vSwitch0下有 一个 Vm Network，并且有一台虚拟机连接在这个 Vm Network下，另外还有一个 Service Console，是这台 esx的管理 IP地址。 查看 vSwitch0的属性，可以看到这个 vSwitch配置了 120个虚拟端口。 通过编辑我们可以修改 vSwitch0的端口数量，最大可以支持到 4088个虚拟端口。 可以查看 VM Network虚拟机端口组的属性，如下图所示 Service Console端口必须配置 IP地址，第一个 Service 默认名称为 vswiff0,依此类推； VMKernel通信端口同样必须配置 IP地址，主要用于 vMotion,连接存储设备的 iSCSI或 NFS以及 Fault Tolerance log表项等功能。 虚拟机通信端口组(Virtual Machi...
