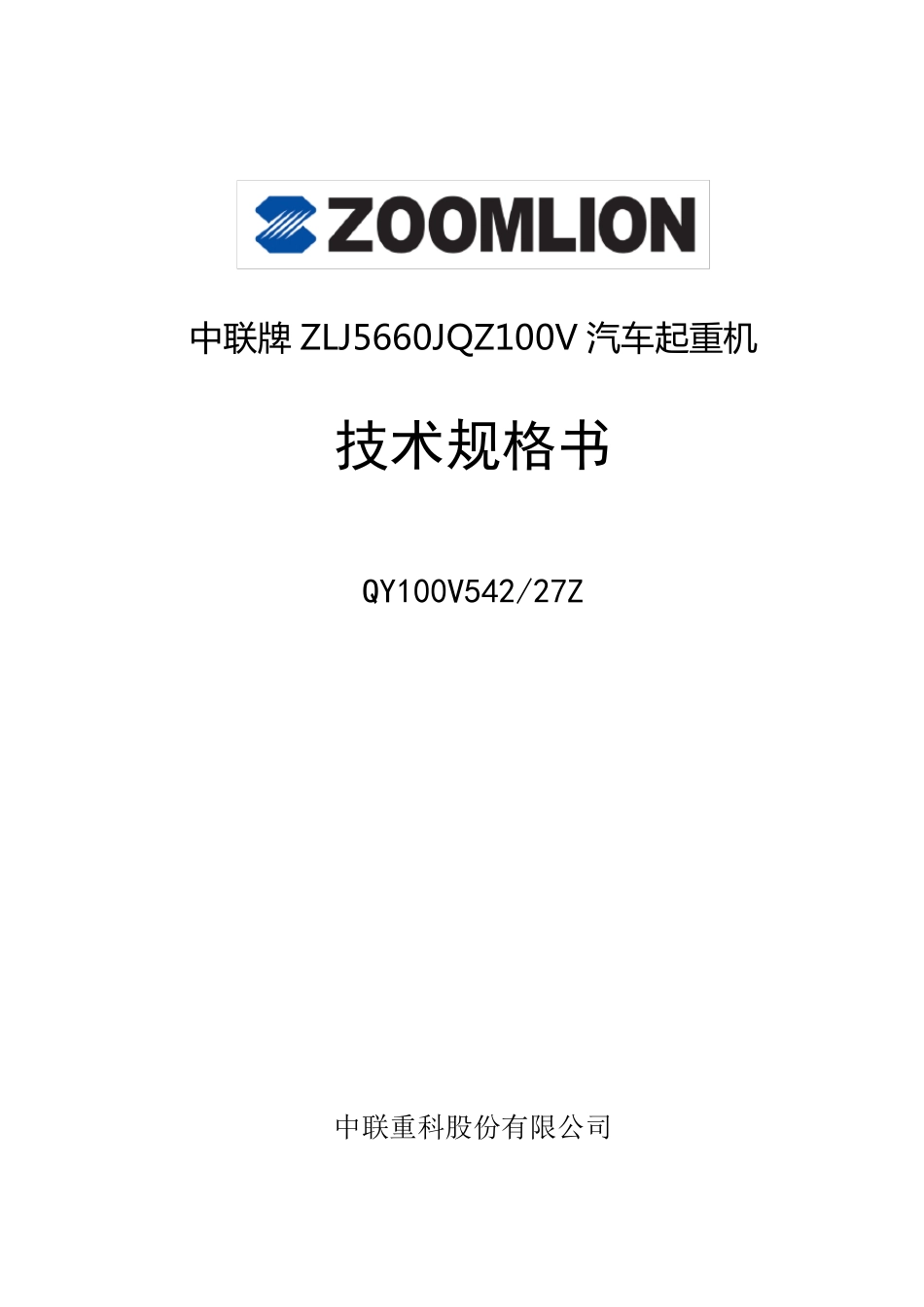

中联牌 ZLJ5660JQZ100V 汽车起重机 技术规格书 QY100V542/27Z 中联重科股份有限公司 第 1 页 共 60 页 中联牌ZLJ5660JQZ100V 汽车起重机 技术规格书 QY100V542/27Z 1 产品特点 ZLJ5660JQZ100V 汽车起重机是我公司为适应市场需求，集多年的经验和先进技术自主开发的新一代高性能产品。起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于目前国际领先水平。 该产品是一种全回转、伸缩动臂式、液控比例控制的汽车起重机，采用本公司自制的全驾六桥专用底盘，视野宽广，装饰豪华舒适，12×6 驱动，液压助力转向，轻便灵活。 该产品采用了最新液控比例换向阀及变量泵加齿轮泵系统，使得各执行机构的工作能力充分发挥，液控先导手柄操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。具有操作轻便、灵活，工作平稳可靠 ，无 级 调 速等特点。在 液压系统中，设 有溢 流 阀、平衡 阀、液压锁 、制动阀等安 全装置 ，以 防 油 路 过 载 ，避 免 由 于油 管 破 裂 而 引 起的意 外 事 故 发生 。 本起重机配 备 了力矩 限 制器 等多种安 全装置 和齐 全的照 明 系统，可 保 证 操作安 全可 靠 ，并 便于夜 间作业 。 该产品整 机造 型 新颖 ，集形 体 美 、线 形 美 、色 彩 美 于一身 。 2 整 机规格 2.1 产品型 号 汽车行业 型 号 ： ZLJ5660JQZ100V 工程 行业 型 号 ： QY100V 产品特征 号 ： QY100V542 QY100V542/27Z 第 2 页 共 60 页 2.2 主要技术参数 项 目 数 值 备 注 工作性能参数 最大额定总起重量 kg 100000 基本臂最大起重力矩 kN·m 4312 R5.5m，Q80t 最长主臂最大起重力矩 kN·m 2371 R22m，Q11t 基本臂最大起升高度 m 15.8 主臂最大起升高度 m 56.9 不考虑吊臂变形 副臂最大起升高度 m 82.9 工作 速度 单绳最大速度（主卷扬）m/min 115 卷筒第四层 单绳最大速度（副卷扬）m/min 75 卷筒第二层 起重臂起臂时间 s 85 起重臂伸出时间 s 150 回转速度 r/min 0～1.6 行驶 参数 最大使用海拔高度 m 2000 最高行驶速度 km/h 75 最大爬坡度 % 40 最小转弯直径 m ≤24 最小离地间隙 mm 325 百公里油耗 L 85 质量 参数 行驶状态自重（总质量） kg 66000 整车整备质量 kg 65805 前轴轴...
