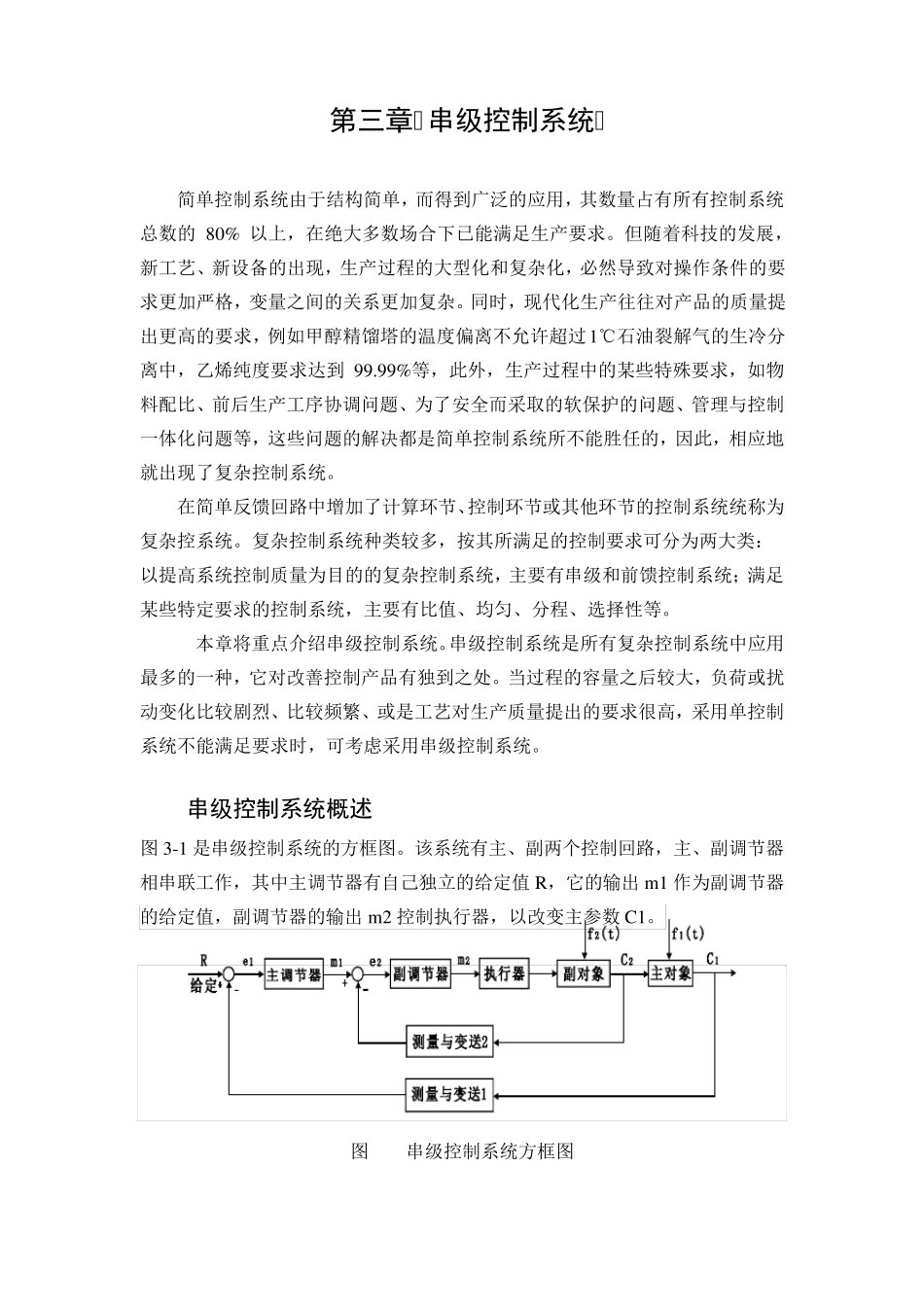

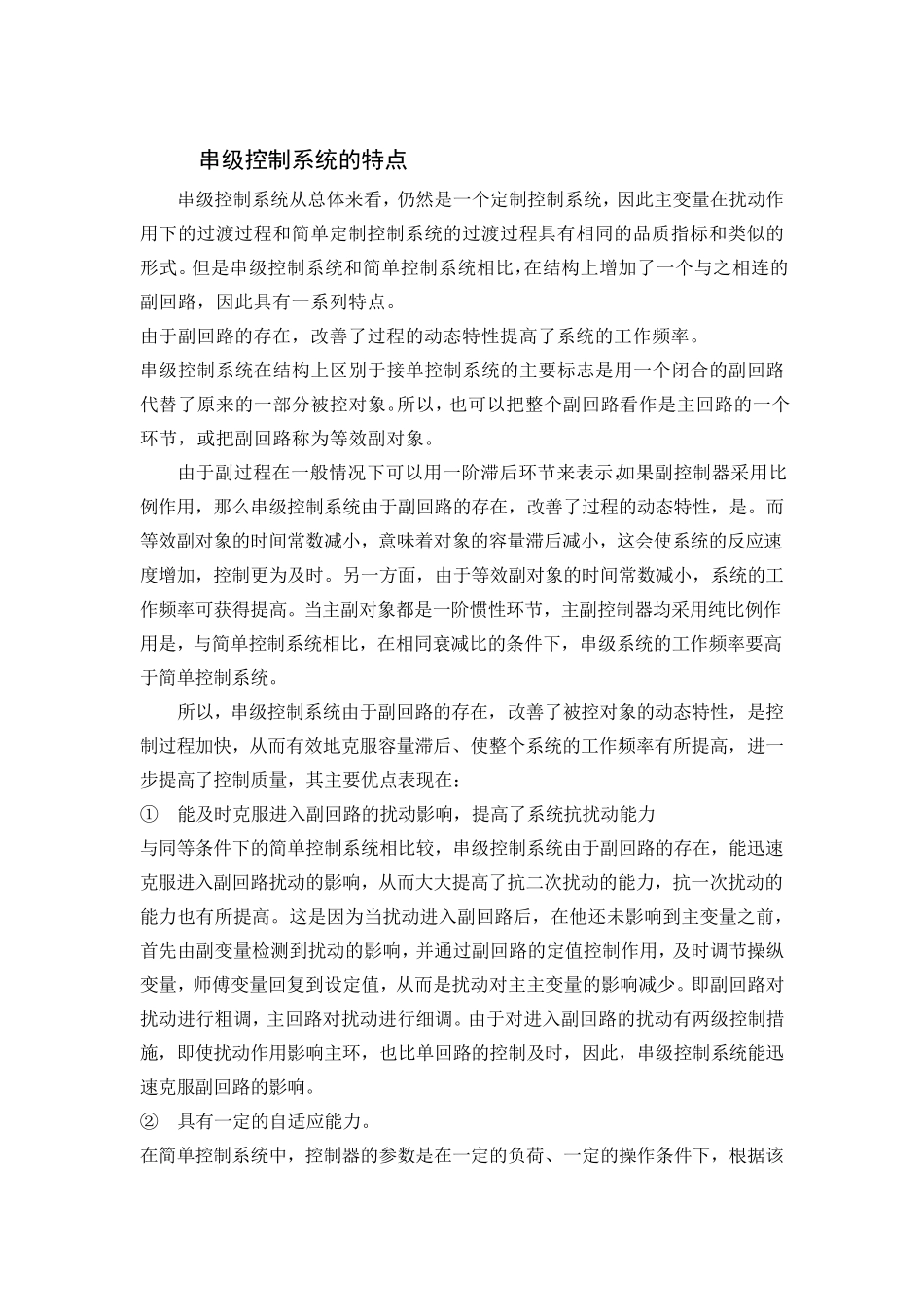

第三章 串级控制系统 简单控制系统由于结构简单，而得到广泛的应用，其数量占有所有控制系统总数的 80% 以上，在绝大多数场合下已能满足生产要求。但随着科技的发展，新工艺、新设备的出现，生产过程的大型化和复杂化，必然导致对操作条件的要求更加严格，变量之间的关系更加复杂。同时，现代化生产往往对产品的质量提出更高的要求，例如甲醇精馏塔的温度偏离不允许超过1℃石油裂解气的生冷分离中，乙烯纯度要求达到99.99%等，此外，生产过程中的某些特殊要求，如物料配比、前后生产工序协调问题、为了安全而采取的软保护的问题、管理与控制一体化问题等，这些问题的解决都是简单控制系统所不能胜任的，因此，相应地就出现了复杂控制系统。 在简单反馈回路中增加了计算环节、控制环节或其他环节的控制系统统称为复杂控系统。复杂控制系统种类较多，按其所满足的控制要求可分为两大类： 以提高系统控制质量为目的的复杂控制系统，主要有串级和前馈控制系统；满足某些特定要求的控制系统，主要有比值、均匀、分程、选择性等。 本章将重点介绍串级控制系统。串级控制系统是所有复杂控制系统中应用最多的一种，它对改善控制产品有独到之处。当过程的容量之后较大，负荷或扰动变化比较剧烈、比较频繁、或是工艺对生产质量提出的要求很高，采用单控制系统不能满足要求时，可考虑采用串级控制系统。 3.1 串级控制系统概述 图 3-1 是串级控制系统的方框图。该系统有主、副两个控制回路，主、副调节器相串联工作，其中主调节器有自己独立的给定值 R，它的输出m1 作为副调节器的给定值，副调节器的输出m2 控制执行器，以改变主参数C1。 图 3-1串级控制系统方框图 3.2 串级控制系统的特点 串级控制系统从总体来看，仍然是一个定制控制系统，因此主变量在扰动作用下的过渡过程和简单定制控制系统的过渡过程具有相同的品质指标和类似的形式。但是串级控制系统和简单控制系统相比，在结构上增加了一个与之相连的副回路，因此具有一系列特点。 由于副回路的存在，改善了过程的动态特性提高了系统的工作频率。 串级控制系统在结构上区别于接单控制系统的主要标志是用一个闭合的副回路代替了原来的一部分被控对象。所以，也可以把整个副回路看作是主回路的一个环节，或把副回路称为等效副对象。 由于副过程在一般情况下可以用一阶滞后环节来表示，如果副控制器采用比例作用，那么串级控制系统由于副回路的存在，改善了过程的动态特性，是。而...
