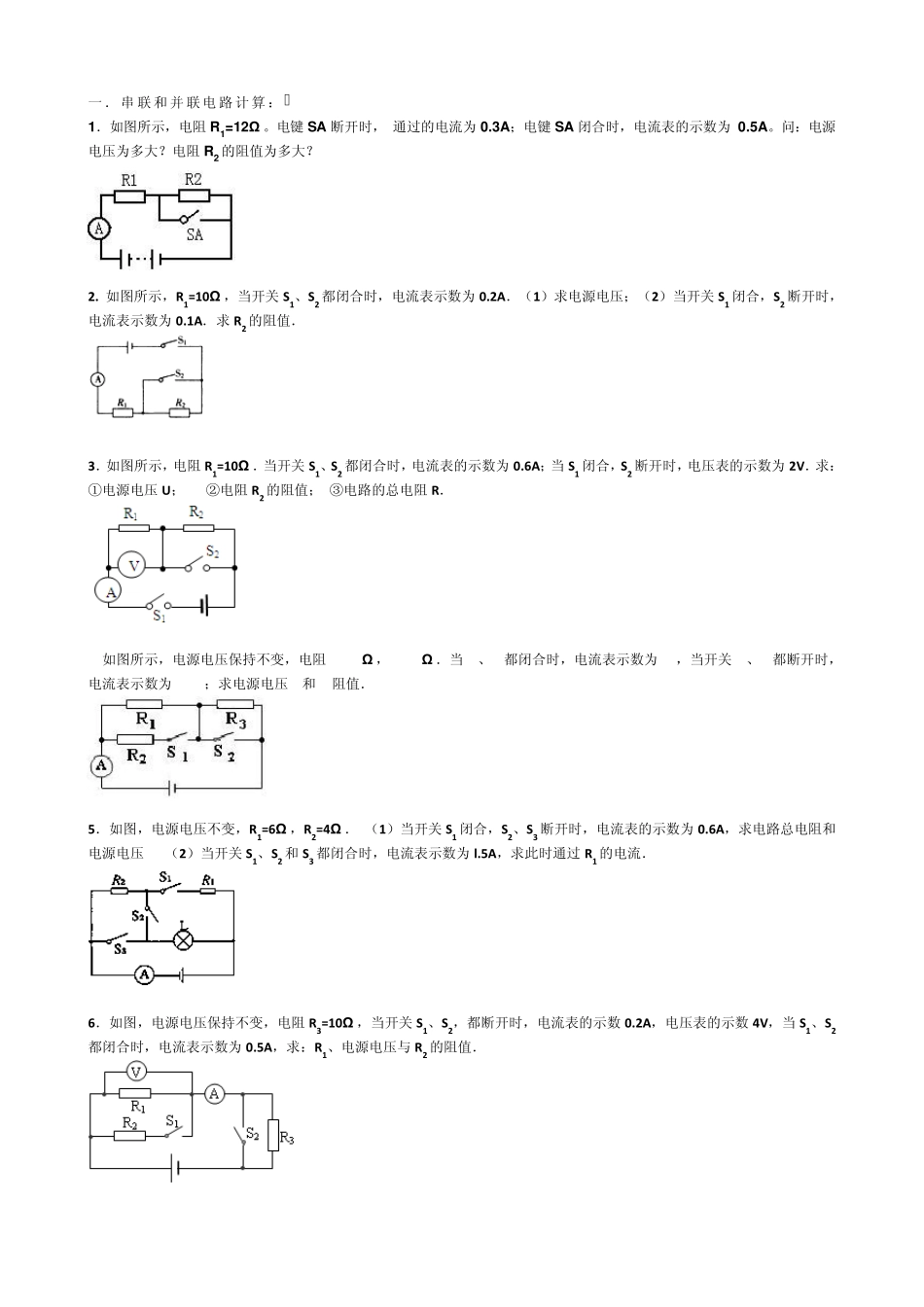

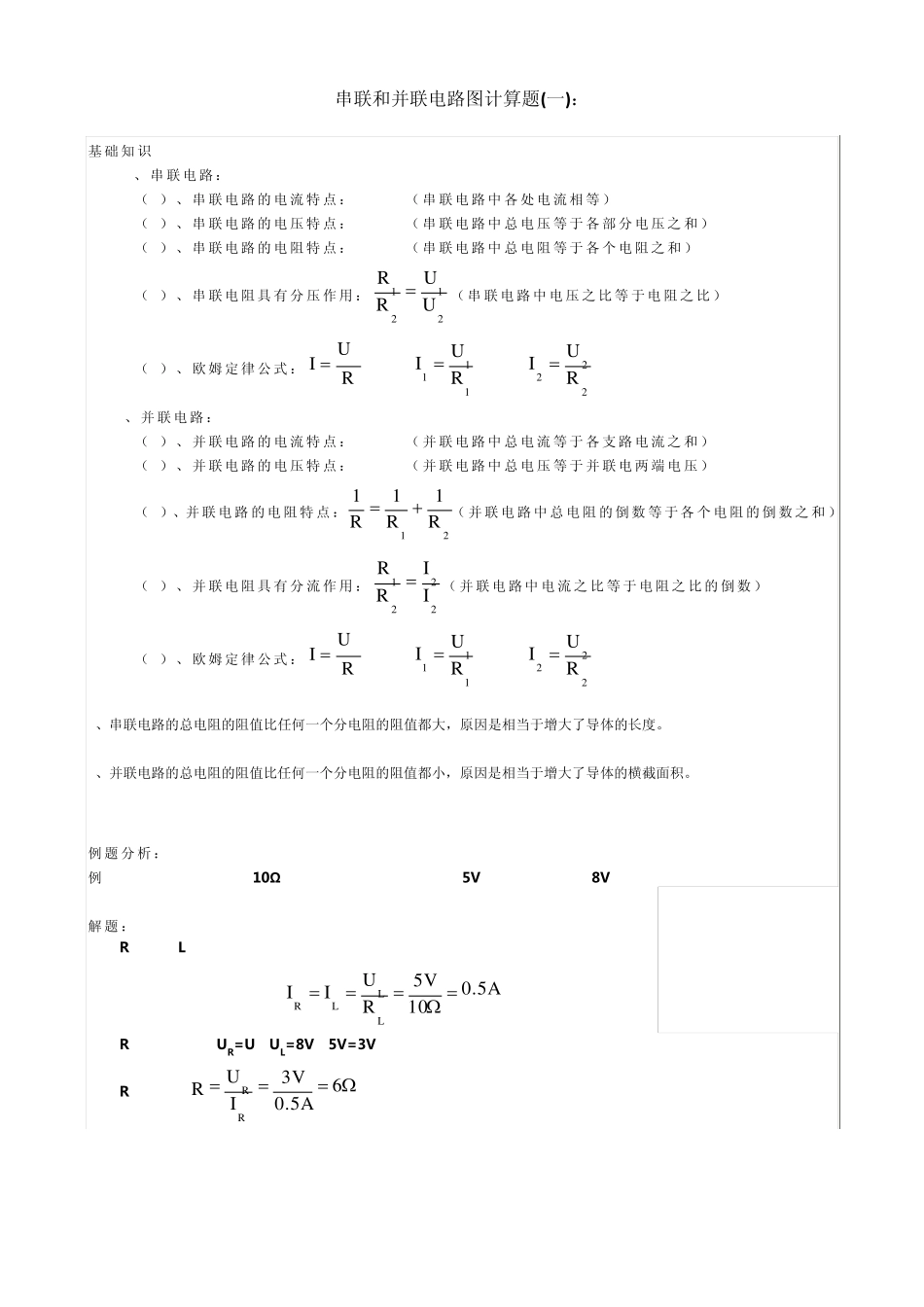

串联和并联电路图计算题(一)： 基础知识: 1、 串联电路： （ 1） 、 串联电路的 电流 特 点 ：I=I1=I2（ 串联电路中 各 处 电流 相 等 ） （ 2） 、 串联电路的 电压 特 点 ：U=U1+U2（ 串联电路中 总 电压 等 于 各 部 分 电压 之 和） （ 3） 、 串联电路的 电阻 特 点 ：R=R1+R2（ 串联电路中 总 电阻 等 于 各 个 电阻 之 和） （ 4） 、 串联电阻 具 有 分 压 作 用 ：2121UURR（ 串联电路中 电压 之 比 等 于 电阻 之 比 ） （ 5） 、 欧 姆 定 律 公 式 ：RUI  111RUI  222RUI  2、 并联电路： （ 1） 、 并联电路的 电流 特 点 ：I=I1+I2（ 并联电路中 总 电流 等 于 各 支 路电流 之 和） （ 2） 、 并联电路的 电压 特 点 ：U=U1=U2（ 并联电路中 总 电压 等 于 并联电两 端 电压 ） （ 3）、并联电路的 电阻 特 点 ：21R1R1R1（ 并联电路中 总 电阻 的 倒 数 等 于 各 个 电阻 的 倒 数 之 和） （ 4） 、 并联电阻 具 有 分 流 作 用 ：2221IIRR（ 并联电路中 电流 之 比 等 于 电阻 之 比 的 倒 数 ） （ 5） 、 欧 姆 定 律 公 式 ：RUI  111RUI  222RUI  3、串联电路的总电阻的阻值比任何一个分电阻的阻值都大，原因是相当于增大了导体的长度。 4、并联电路的总电阻的阻值比任何一个分电阻的阻值都小，原因是相当于增大了导体的横截面积。 例 题分 析 ： 例 1. 有一只电灯，电阻是10Ω，正常工作时它两端的电压是5V，现有一个电压为8V 的电源，要想把灯接在这个电源上且正常发光，应如何连接一个多大的电阻？ 解 题：根据题意画出电路图如图： 电阻 R 和灯泡 L 串联； 灯泡正常工作时电路中的电流：0.5A105VRUIILLLR 电阻 R 两端的电压：UR=U﹣UL=8V﹣5V=3V， 电阻 R 的阻值：60.5A3VIURRR 例2．（2011•重庆）从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于右图所示．电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω ．使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零，此时电压表的示数为8V．求：（1）电压表的示数为8V时，电流表的示数为多...
