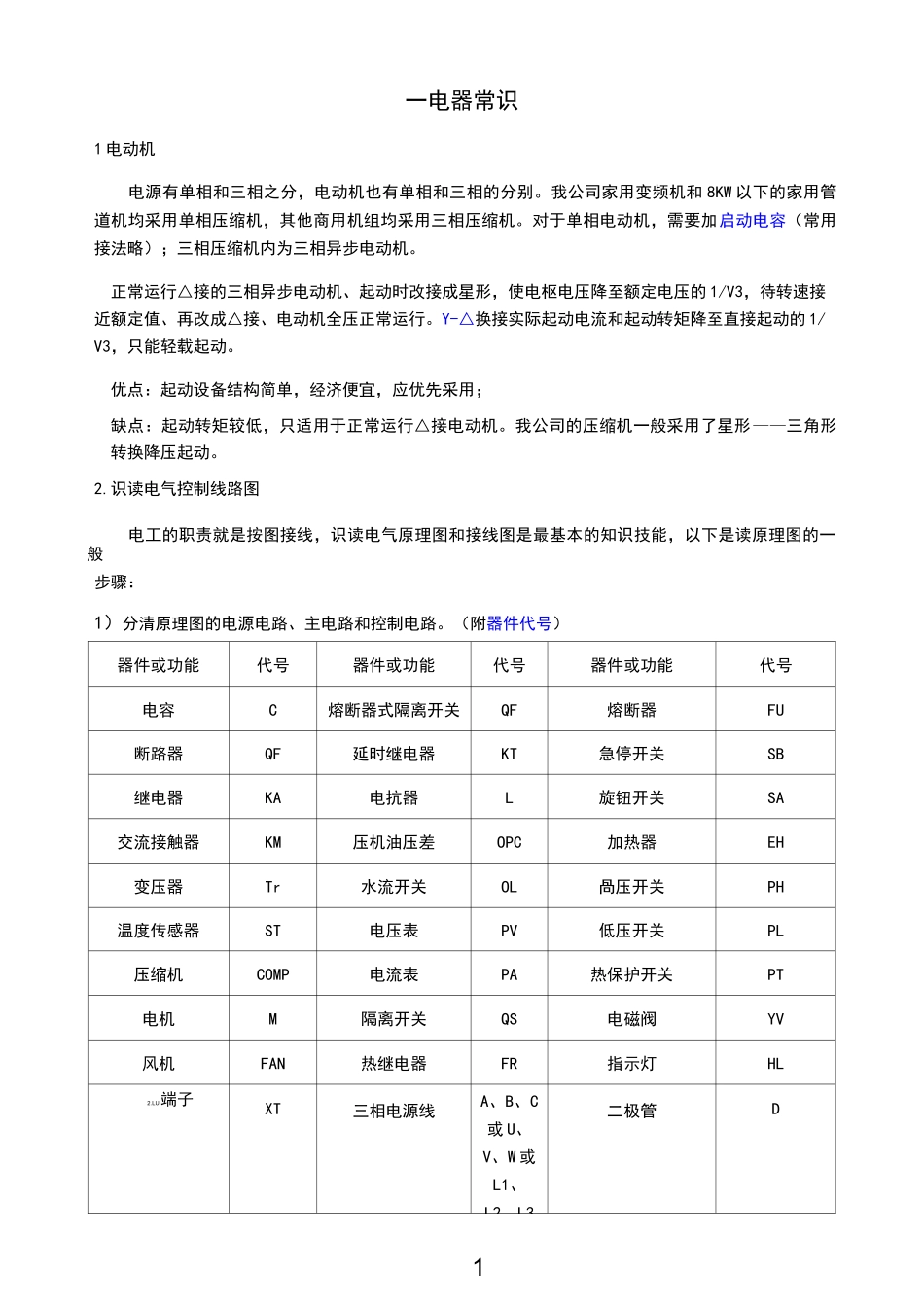

1一电器常识1 电动机电源有单相和三相之分，电动机也有单相和三相的分别。我公司家用变频机和 8KW 以下的家用管道机均采用单相压缩机，其他商用机组均采用三相压缩机。对于单相电动机，需要加启动电容（常用接法略）；三相压缩机内为三相异步电动机。正常运行△接的三相异步电动机、起动时改接成星形，使电枢电压降至额定电压的 1/V3，待转速接近额定值、再改成△接、电动机全压正常运行。Y-△换接实际起动电流和起动转矩降至直接起动的 1/V3，只能轻载起动。优点：起动设备结构简单，经济便宜，应优先采用；缺点：起动转矩较低，只适用于正常运行△接电动机。我公司的压缩机一般采用了星形——三角形转换降压起动。2.识读电气控制线路图电工的职责就是按图接线，识读电气原理图和接线图是最基本的知识技能，以下是读原理图的一般步骤：1）分清原理图的电源电路、主电路和控制电路。（附器件代号）器件或功能代号器件或功能代号器件或功能代号电容C熔断器式隔离开关QF熔断器FU断路器QF延时继电器KT急停开关SB继电器KA电抗器L旋钮开关SA交流接触器KM压机油压差OPC加热器EH变压器Tr水流开关OL咼压开关PH温度传感器ST电压表PV低压开关PL压缩机COMP电流表PA热保护开关PT电机M隔离开关QS电磁阀YV风机FAN热继电器FR指示灯HL2.LU端子XT三相电源线A、B、C或 U、V、W 或L1、L2、L3二极管D2电源保护器PM零线N电流互感器TA蓄电池GB转数互感器SR电压互感器TV电动机保护开关QM电动阀YM电磁铁YA2 ）原理图中，各电器触头位置都按电路未通电未受外力作用时的常态位置画出，分析原理时，应从触头的常态位置出发。一般触头为上开下闭，左开右闭；3 ）原理图中，各电器元件不画实际的外形图，而采用国家规定的统一国标符号画出。如断路器，交流接触器和热继电器以及辅助触点的常开常闭，急停按钮的连锁控制的国标符号均应了解，在此略去。4 ）原理图中，各电器元件不按它们的实际位置画在一起，而是按其线路中所起作用分画在不同电路中但它们的动作却是相互关联的，必须标以相同的文字符号。5 ）原理图中，对有直接联系的交叉导线连接点，要用小黑点表示，无直接电联系的交叉导线连接点则不画小黑圆点。6）对于布局图中，元器件的摆放位置可作为参考；7）对于接线图中，最主要的是标称的电线线径和上端与下端位置以及走线方式。二操作技能培训要成为一名合格的装配电工，必须对以下方面基本了解：1.常用物料1.1 电线作为电工，最基本的物料就是电线。我公...
