低压配电柜构成和维修维护专题培训课件VIP免费

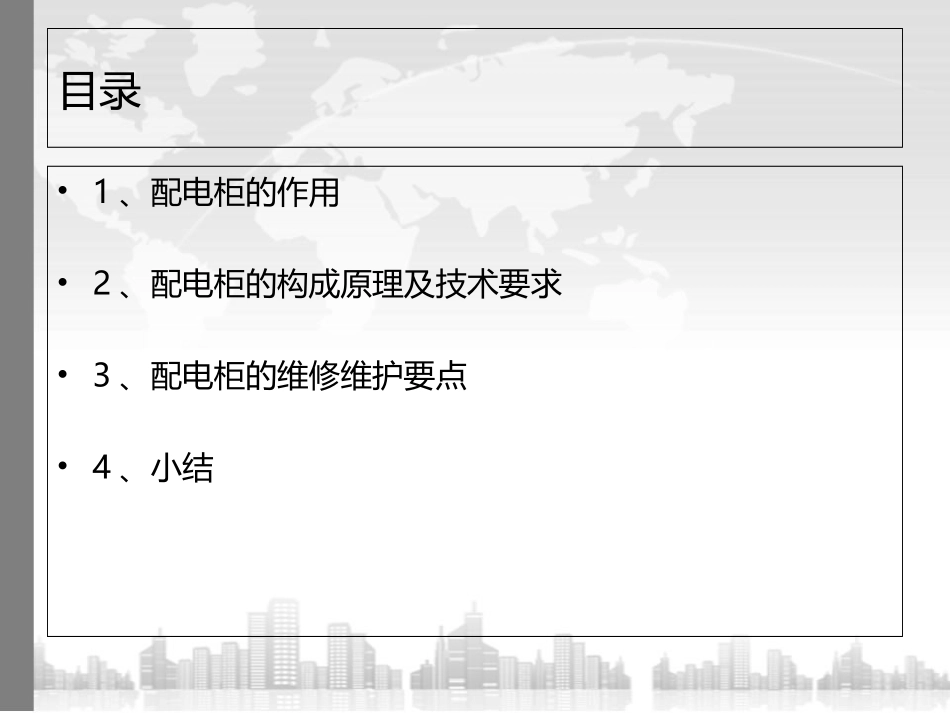

低压配电柜构成和维修维护目录•1、配电柜的作用•2、配电柜的构成原理及技术要求•3、配电柜的维修维护要点•4、小结1、配电柜的作用定义：配电柜集成安装了用于电能分配、控制的各种原件，实现电能的分配、控制、保护等功能。常用名：配电箱、配电盘、配电屏、电器柜等。用途：合理的分配电能，方便对电路的开合操作。有较高的安全防护等级，能直观的显示电路的导通状态。便于管理，当发生电路故障时有利于检修。1、配电柜的作用•分类：（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。•（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。1、配电柜的作用•（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，开关柜多数是指抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。•（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。集气站常见配电柜：2、2、配电柜的构成原理及技术要求•（1）集气站电路系统构成稳压柜配电柜UPS系统发电机二级配电柜电伴热系统电仪、办公监控变压器2、2、配电柜的构成原理及技术要求•（2）配电柜内部结构配电柜根据用途不同，其内部结构有较大差异，根据实际需要进行配置安装、改造。2、2、配电柜的构成原理及技术要求•三级配电：配备总配电箱、分配电箱、开关箱三类标准电箱。开关箱应符合一机、一箱、一闸、一漏。二级保护：选取符合容量要求和质量合格的总配电箱和开关箱中的漏电保护器。按照国家规范要求：配电箱应作分级设置,即在总配电箱下,设分配电箱,分配电箱以下设开关箱,开关箱以下就是用电设备,形成三级配电。这样配电层次清楚,既便于管理又便于查找故障。同时要求,照明配电与动力配电最好分别设置,自成独立系统,不致因动力停电影响照明。2、2、配电柜的构成原理及技术要求•漏电保护器：•漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。•《规范》规定:“施工现场所有用电设备,除作保护接零外,必须在设备负荷线的首端处设置漏电保护装置”。2、配电柜的构成原理及技术要求：UPS部分通信配电柜内各设备值班室、发电机房应急照明压缩机控制柜控制用电值班室办公监控电脑仪表用电UPS系统液位计等仪表1、UPS电源供电能力不足2、雷电窜入仪表电系统仪表电系统风险2、配电柜的构成原理及技术要求：UPS部分12年夏季苏里格地区的雷雨天气依然很多，但未造成任何仪表损坏，有力的保证了安全生产。仪表电、UPS系统：雷电窜入仪表电系统事故案例整改措施产生效果•2010年夏季的雷击事故造成站内5个液位计，2个压缩机的PLC，3个报警器探头等多种零部件烧毁，直接经济损失达5万元以上，造成生产诸多不便。•检查发现：旧有的仪表电系统无防雷措施。•措施：加装防雷隔离栅，减少雷电在系统内的破坏。配电、用电部分主要由变压器、稳压柜、配电柜、配电线路、用电设备或伴热带等组成。2、配电柜的构成原理及技术要求：市电部分（1）异常天气下断电雷雨，大风，大雾，大雪时，极易发生停电,恶...
