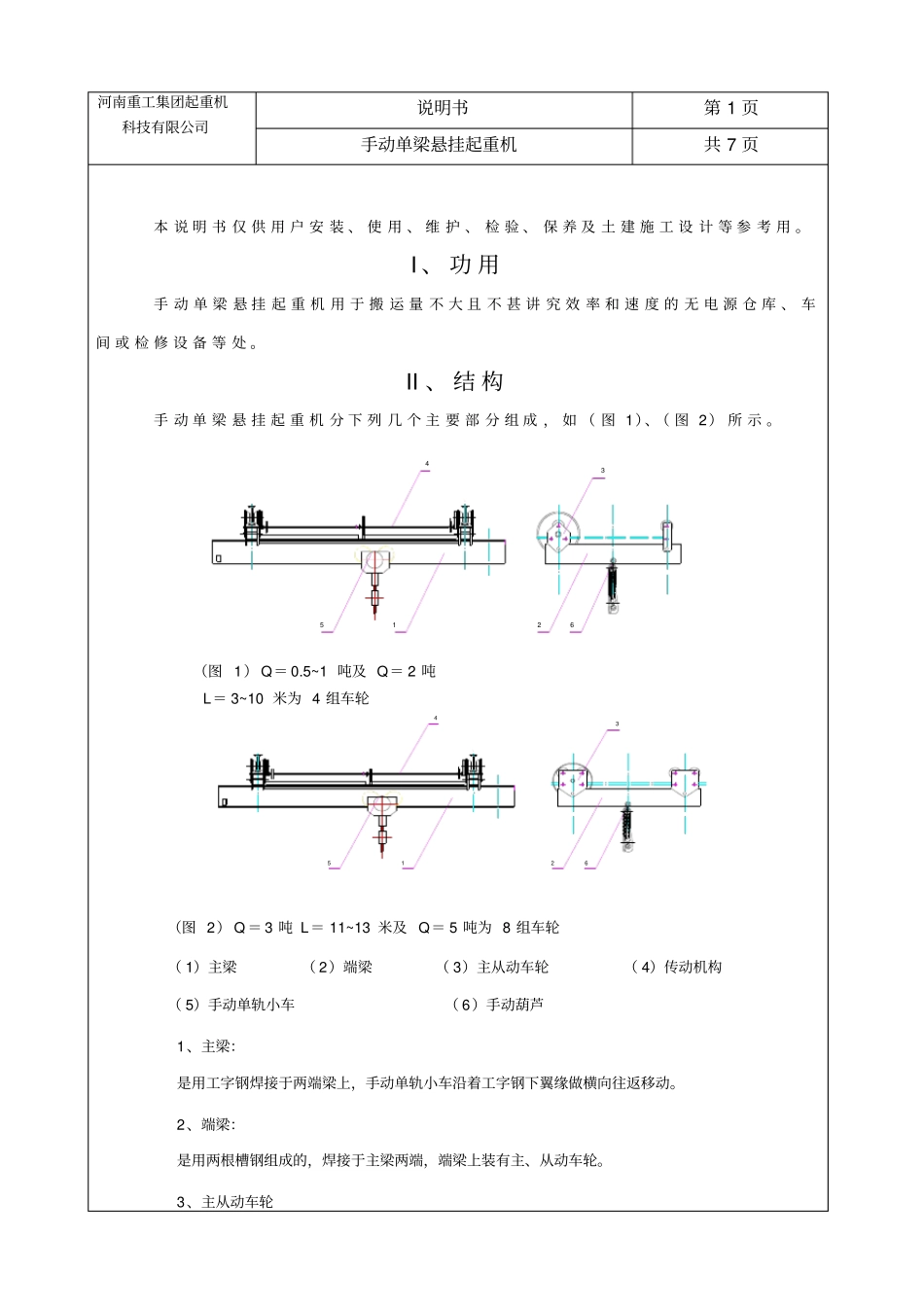

手动单梁悬挂起重机使用说明书河南重工集团起重机科技有限公司河南重工集团起重机科技有限公司说明书第 1 页手动单梁悬挂起重机共 7 页本 说 明 书 仅 供 用 户 安 装 、 使 用 、 维 护 、 检 验 、 保 养 及 土 建 施 工 设 计 等 参 考 用 。I 、 功 用手 动 单 梁 悬 挂 起 重 机 用 于 搬 运 量 不 大 且 不 甚 讲 究 效 率 和 速 度 的 无 电 源 仓 库 、 车间 或 检 修 设 备 等 处 。II 、 结 构手 动 单 梁 悬 挂 起 重 机 分 下 列 几 个 主 要 部 分 组 成 ， 如 （ 图 1）、（ 图 2） 所 示 。146325（图 1） Q＝ 0.5~1 吨及 Q＝ 2 吨L＝ 3~10 米为 4 组车轮145263（图 2） Q ＝ 3 吨 L＝ 11~13 米及 Q＝ 5 吨为 8 组车轮（ 1）主梁（ 2）端梁（ 3）主从动车轮（ 4）传动机构（ 5）手动单轨小车（ 6）手动葫芦1、主梁：是用工字钢焊接于两端梁上，手动单轨小车沿着工字钢下翼缘做横向往返移动。2、端梁：是用两根槽钢组成的，焊接于主梁两端，端梁上装有主、从动车轮。3、主从动车轮河南重工集团起重机科技有限公司说明书第 2 页手动单梁悬挂起重机共 7 页如（ 图 3）和（ 图 4）所 示 ，手 动 单 梁 悬 挂 起 重 机 0.5~5吨 的 纵 行 机 构 为 同 一 型 式 ，在 安 装 时 ，必 须 根 据 工 字 钢 的 型 号 不 同 。按 表 变 化 调 整 垫 位 置 ，调 整 拉 板 距 离 等 尺 寸 。ABHHXKABHHXK（图 3）（图 4）4、 传 动 机 构 ：如 （ 图 5） 所 示 ， 0.5~5吨 传 动 机 构 均 为 同 一 型 式 通 过 数 个 （ 与 跨 度 有 关 ） 弹 性 联轴 器 ， 将 各 段 转 轴 联 成 一 体 ， 转 动 链 轮 ， 主 动 车 轮 随 之 施 转 ， 使 起 重 机 作 纵 向 往 返 移动 。河南重工集团起重机科技有限公司说明书第 3 页手动单梁悬挂起重机共 7 页调整尺寸起重量（t）0.5~1 2~3 5 轨道型号20 22 24 27 30 24 27 30 36 40 45 尺寸（ mm）A 158 166 174 178 182 180 184 188 198 206 214 H 40 48 56 60 64 48 52 56 64 72 80 K 270 278 286 290 294 276 280 284 252 260 268 B 100 110 ...
