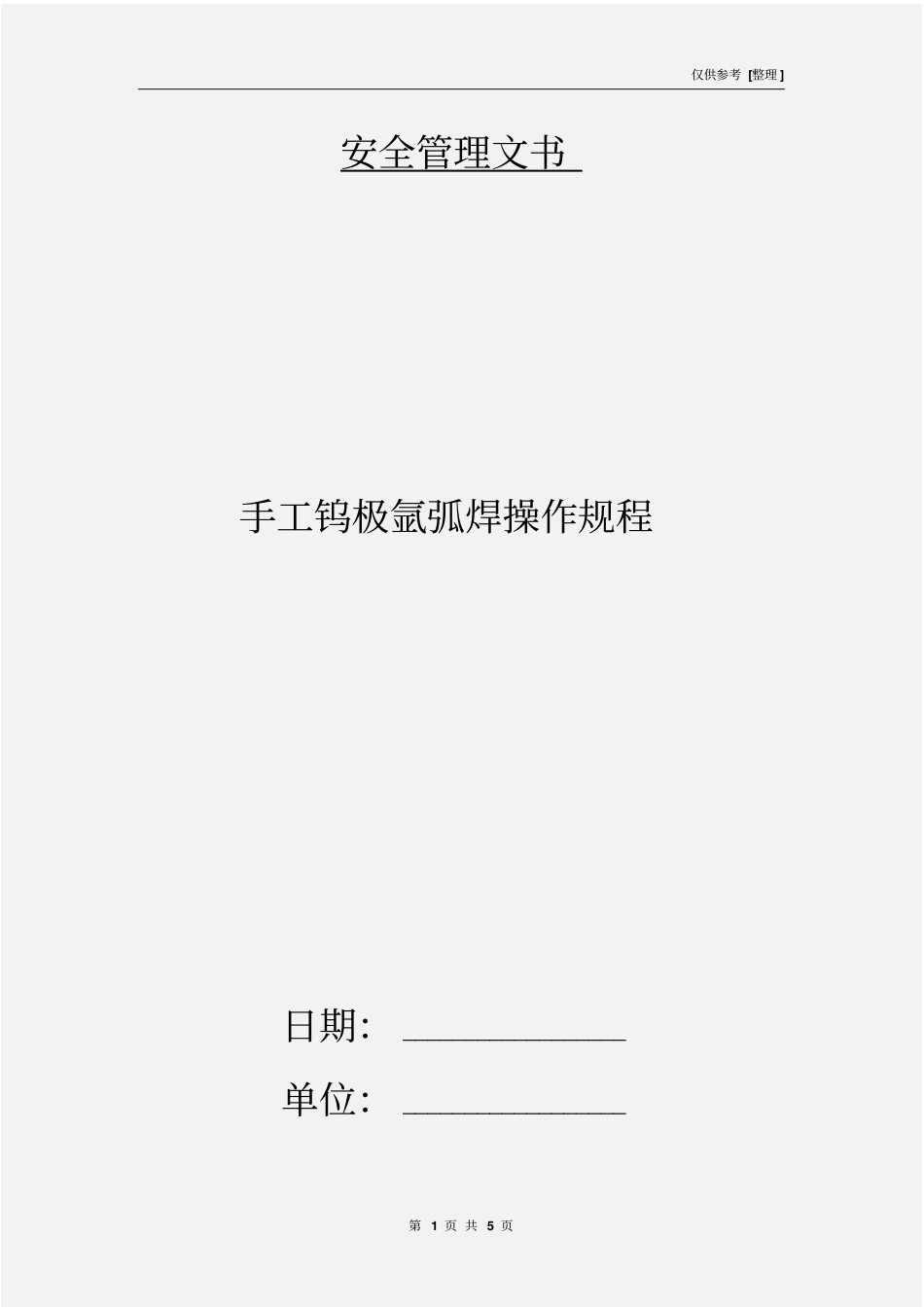

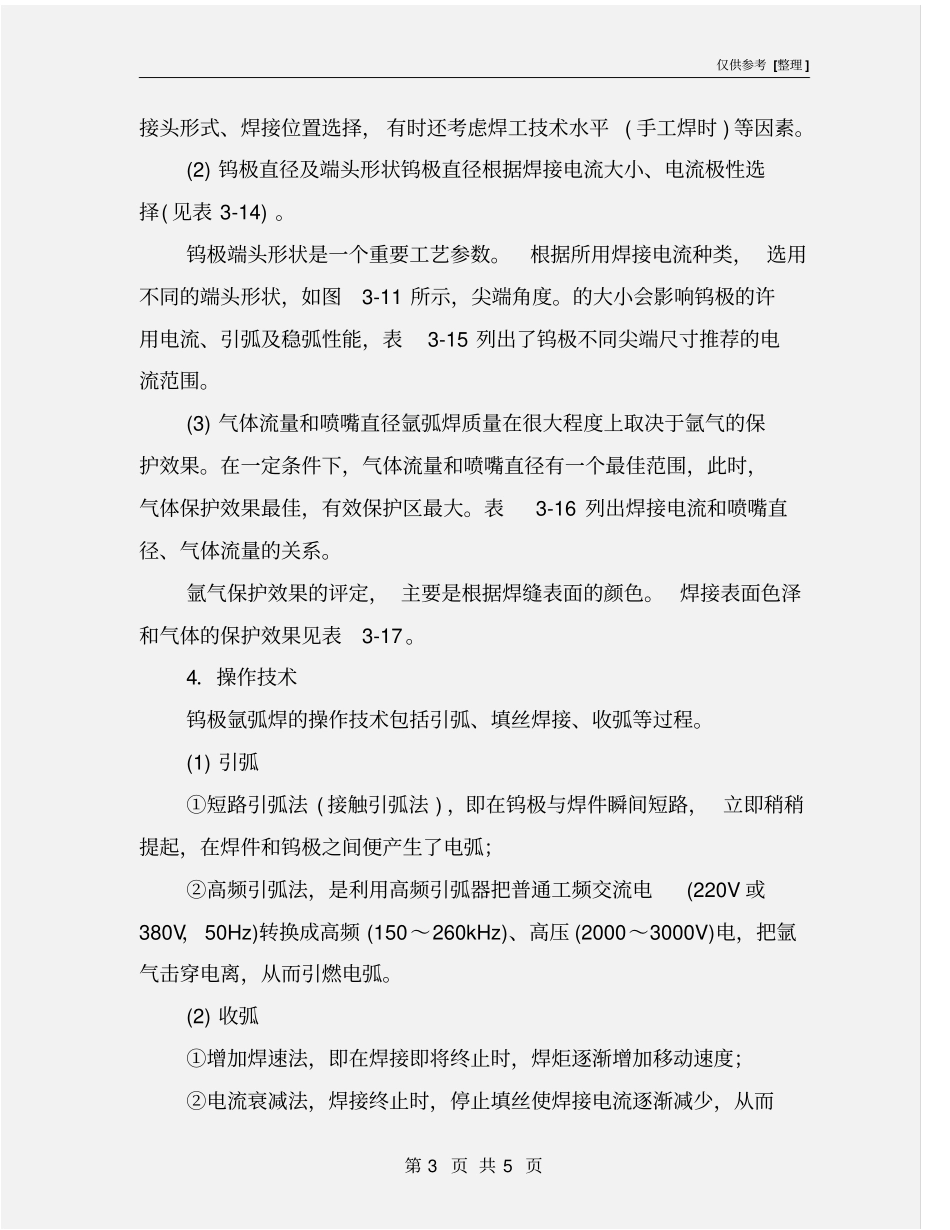

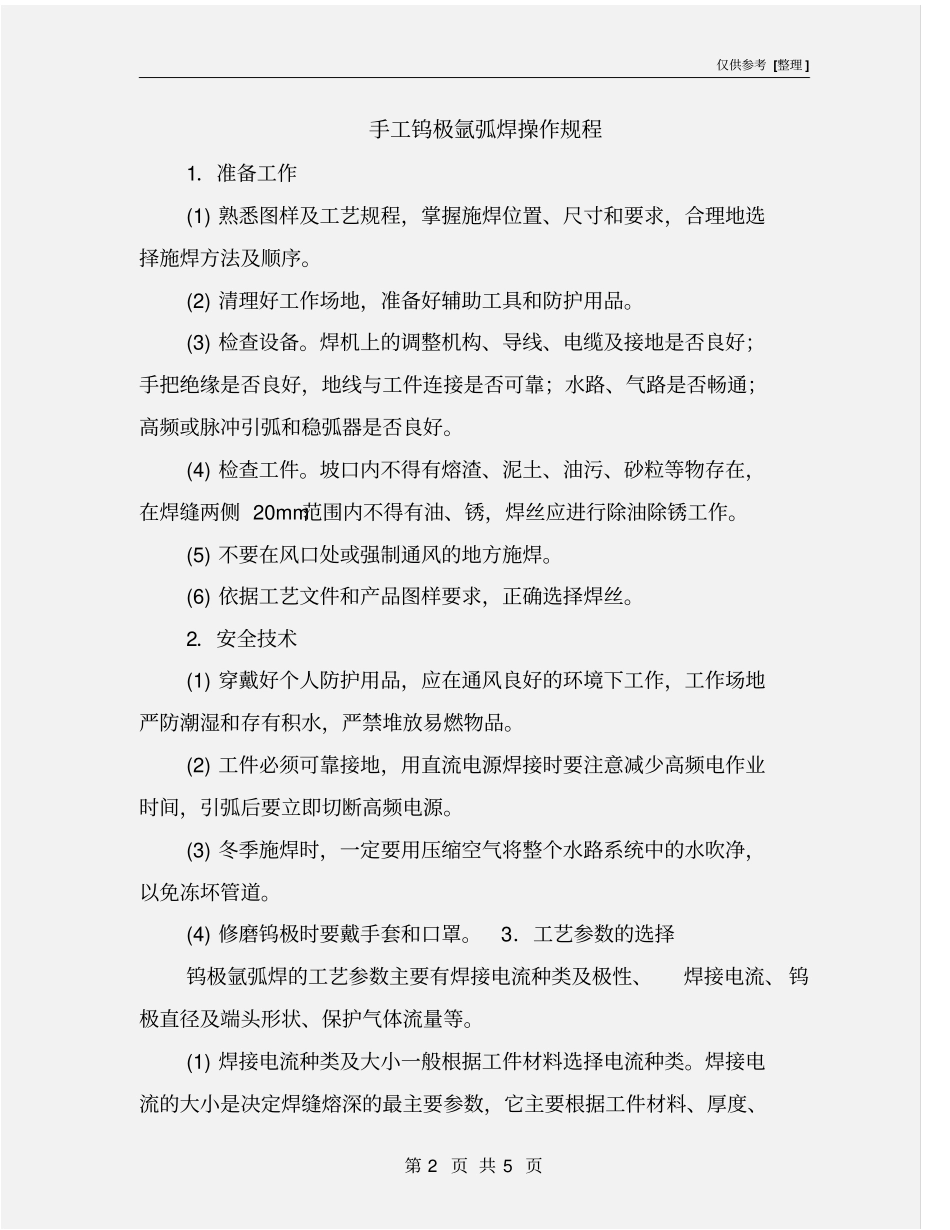

仅供参考 [整理 ] 第 1 页 共 5 页安全管理文书手工钨极氩弧焊操作规程日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 5 页手工钨极氩弧焊操作规程1．准备工作(1) 熟悉图样及工艺规程，掌握施焊位置、尺寸和要求，合理地选择施焊方法及顺序。(2) 清理好工作场地，准备好辅助工具和防护用品。(3) 检查设备。焊机上的调整机构、导线、电缆及接地是否良好；手把绝缘是否良好，地线与工件连接是否可靠；水路、气路是否畅通；高频或脉冲引弧和稳弧器是否良好。(4) 检查工件。坡口内不得有熔渣、泥土、油污、砂粒等物存在，在焊缝两侧 20mm范围内不得有油、锈，焊丝应进行除油除锈工作。(5) 不要在风口处或强制通风的地方施焊。(6) 依据工艺文件和产品图样要求，正确选择焊丝。2．安全技术(1) 穿戴好个人防护用品，应在通风良好的环境下工作，工作场地严防潮湿和存有积水，严禁堆放易燃物品。(2) 工件必须可靠接地，用直流电源焊接时要注意减少高频电作业时间，引弧后要立即切断高频电源。(3) 冬季施焊时，一定要用压缩空气将整个水路系统中的水吹净，以免冻坏管道。(4) 修磨钨极时要戴手套和口罩。3．工艺参数的选择钨极氩弧焊的工艺参数主要有焊接电流种类及极性、焊接电流、 钨极直径及端头形状、保护气体流量等。(1) 焊接电流种类及大小一般根据工件材料选择电流种类。焊接电流的大小是决定焊缝熔深的最主要参数，它主要根据工件材料、厚度、仅供参考 [整理 ] 第 3 页 共 5 页接头形式、焊接位置选择， 有时还考虑焊工技术水平 ( 手工焊时 ) 等因素。(2) 钨极直径及端头形状钨极直径根据焊接电流大小、电流极性选择( 见表 3-14) 。钨极端头形状是一个重要工艺参数。根据所用焊接电流种类， 选用不同的端头形状，如图3-11 所示，尖端角度。的大小会影响钨极的许用电流、引弧及稳弧性能，表3-15 列出了钨极不同尖端尺寸推荐的电流范围。(3) 气体流量和喷嘴直径氩弧焊质量在很大程度上取决于氩气的保护效果。在一定条件下，气体流量和喷嘴直径有一个最佳范围，此时，气体保护效果最佳，有效保护区最大。表3-16 列出焊接电流和喷嘴直径、气体流量的关系。氩气保护效果的评定， 主要是根据焊缝表面的颜色。 焊接表面色泽和气体的保护效果见表3-17。4．操作技术钨极氩弧焊的操作技术包括引弧、填丝焊接、收弧等过程。(1) 引弧①短路引弧法 ( 接触引弧法 ) ...
