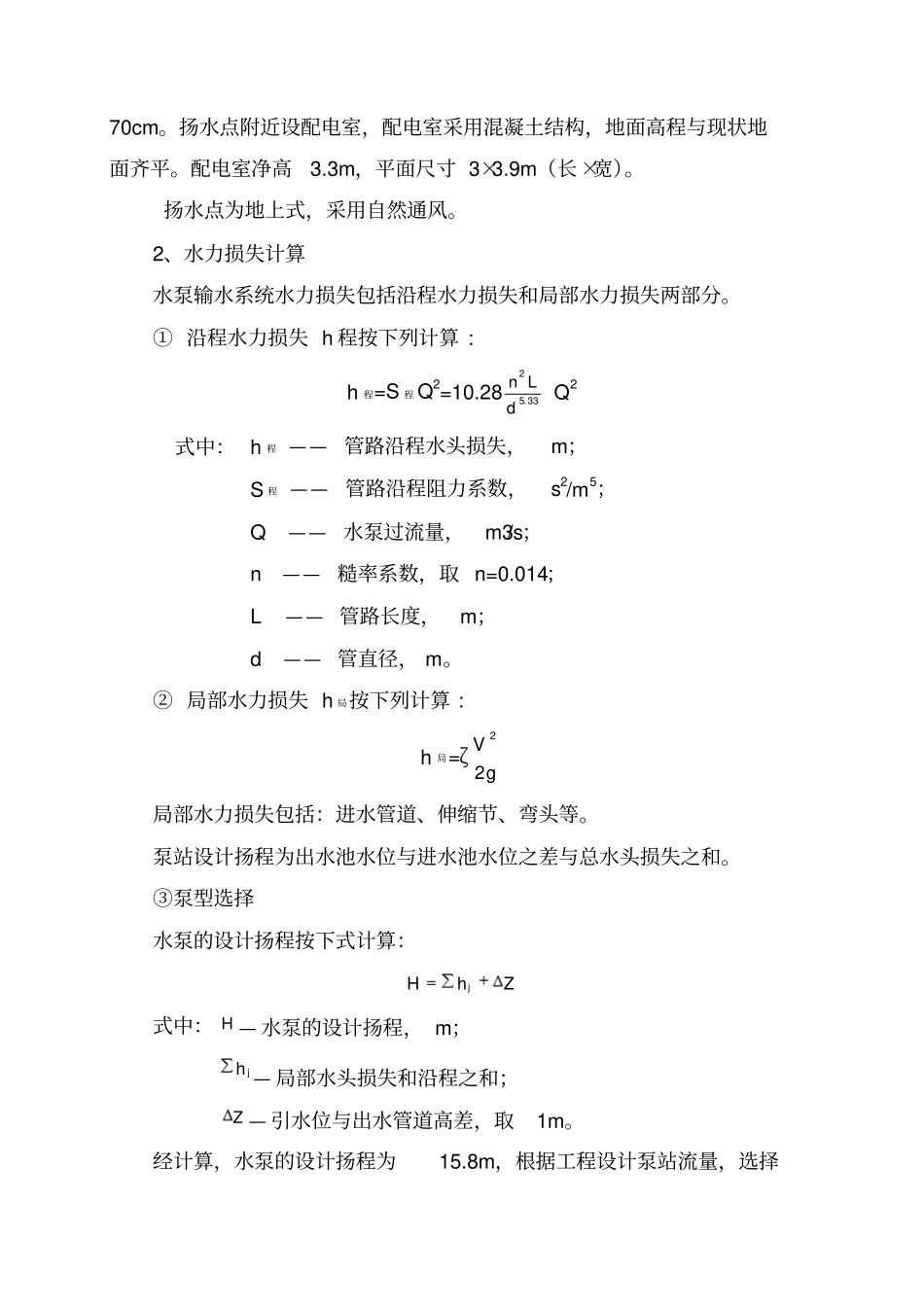

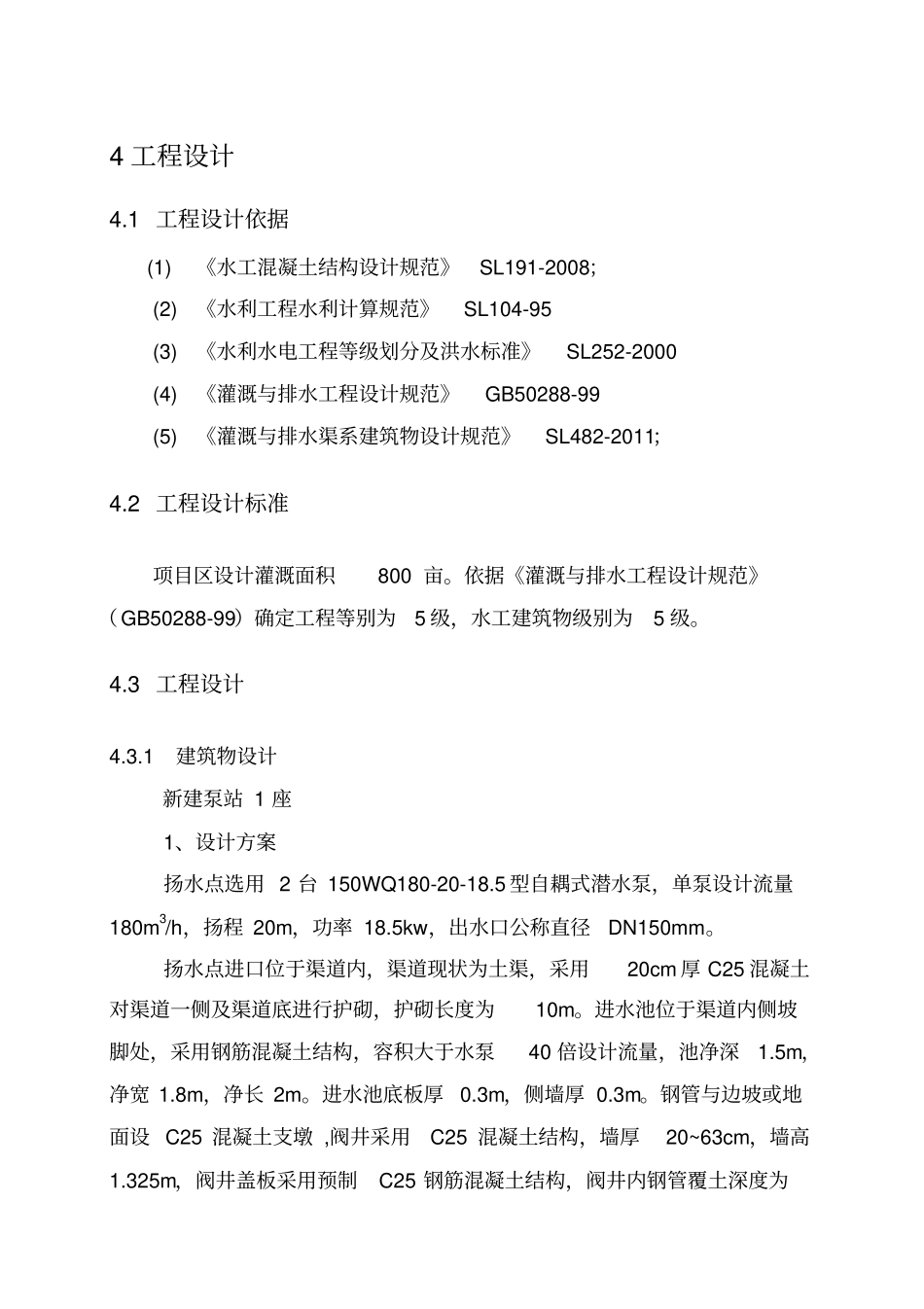

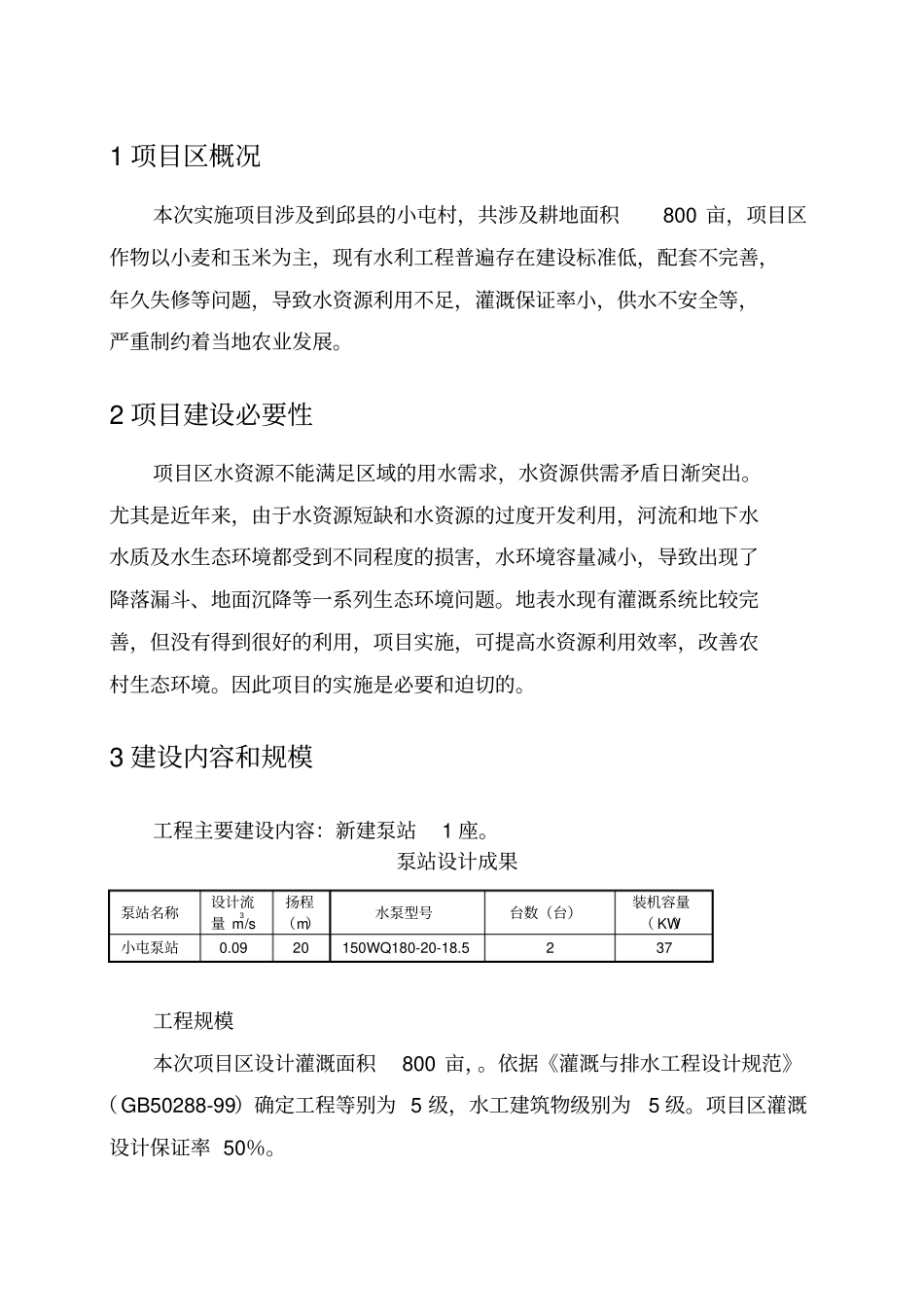

1 项目区概况本次实施项目涉及到邱县的小屯村，共涉及耕地面积800 亩，项目区作物以小麦和玉米为主，现有水利工程普遍存在建设标准低，配套不完善，年久失修等问题，导致水资源利用不足，灌溉保证率小，供水不安全等，严重制约着当地农业发展。2 项目建设必要性项目区水资源不能满足区域的用水需求，水资源供需矛盾日渐突出。尤其是近年来，由于水资源短缺和水资源的过度开发利用，河流和地下水水质及水生态环境都受到不同程度的损害，水环境容量减小，导致出现了降落漏斗、地面沉降等一系列生态环境问题。地表水现有灌溉系统比较完善，但没有得到很好的利用，项目实施，可提高水资源利用效率，改善农村生态环境。因此项目的实施是必要和迫切的。3 建设内容和规模工程主要建设内容：新建泵站1 座。泵站设计成果泵站名称设计流量 m3/s 扬程（m）水泵型号台数（台）装机容量（ KW）小屯泵站0.09 20 150WQ180-20-18.5 2 37 工程规模本次项目区设计灌溉面积800 亩，。依据《灌溉与排水工程设计规范》（GB50288-99）确定工程等别为 5 级，水工建筑物级别为5 级。项目区灌溉设计保证率 50％。4 工程设计4.1 工程设计依据 (1)《水工混凝土结构设计规范》SL191-2008；(2) 《水利工程水利计算规范》 SL104-95 (3) 《水利水电工程等级划分及洪水标准》SL252-2000 (4) 《灌溉与排水工程设计规范》 GB50288-99 (5) 《灌溉与排水渠系建筑物设计规范》SL482-2011；4.2 工程设计标准项目区设计灌溉面积800 亩。依据《灌溉与排水工程设计规范》（GB50288-99）确定工程等别为5 级，水工建筑物级别为5 级。4.3 工程设计4.3.1 建筑物设计新建泵站 1 座1、设计方案扬水点选用 2 台 150WQ180-20-18.5 型自耦式潜水泵，单泵设计流量180m3/h，扬程 20m，功率 18.5kw，出水口公称直径DN150mm。扬水点进口位于渠道内，渠道现状为土渠，采用20cm 厚 C25 混凝土对渠道一侧及渠道底进行护砌，护砌长度为10m。进水池位于渠道内侧坡脚处，采用钢筋混凝土结构，容积大于水泵40 倍设计流量，池净深1.5m，净宽 1.8m，净长 2m。进水池底板厚0.3m，侧墙厚 0.3m。钢管与边坡或地面设 C25 混凝土支墩 ,阀井采用C25 混凝土结构，墙厚20~63cm，墙高1.325m，阀井盖板采用预制C25 钢筋混凝土结构，阀井内钢管覆土深度为70cm。扬水点附近设配电室，配电室采用混凝土结构，地面高程与现状地面齐平。配电室净高3.3m，平面尺寸 3×3.9m...
