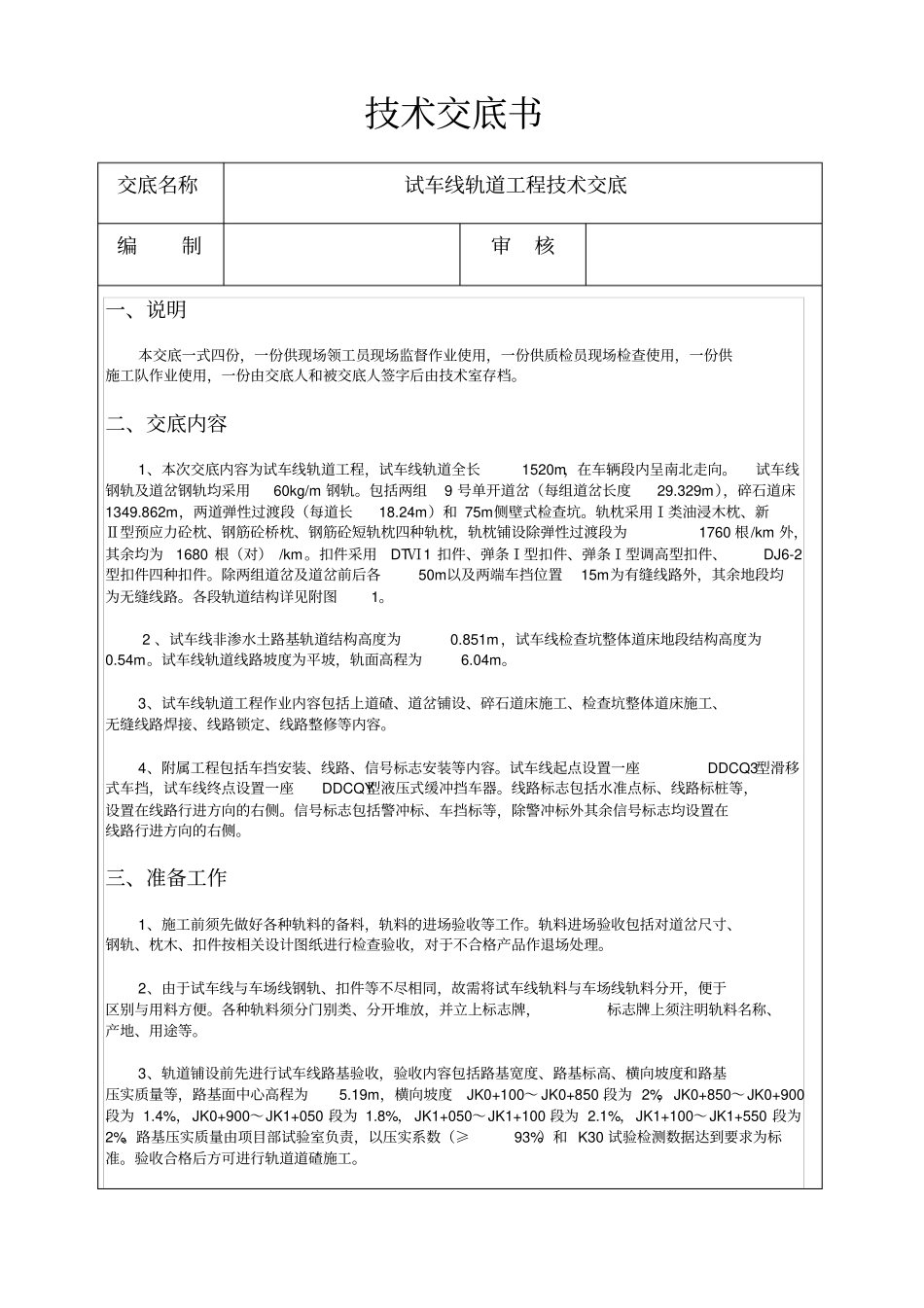

技术交底书交底名称试车线轨道工程技术交底编制审核一、说明本交底一式四份，一份供现场领工员现场监督作业使用，一份供质检员现场检查使用，一份供施工队作业使用，一份由交底人和被交底人签字后由技术室存档。二、交底内容1、本次交底内容为试车线轨道工程，试车线轨道全长1520m，在车辆段内呈南北走向。试车线钢轨及道岔钢轨均采用60kg/m 钢轨。包括两组9 号单开道岔（每组道岔长度29.329m），碎石道床1349.862m，两道弹性过渡段（每道长18.24m）和 75m侧壁式检查坑。轨枕采用Ⅰ类油浸木枕、新Ⅱ型预应力砼枕、钢筋砼桥枕、钢筋砼短轨枕四种轨枕，轨枕铺设除弹性过渡段为1760 根/km 外，其余均为1680 根（对） /km。扣件采用DTⅥ1 扣件、弹条Ⅰ型扣件、弹条Ⅰ型调高型扣件、DJ6-2型扣件四种扣件。除两组道岔及道岔前后各50m以及两端车挡位置15m为有缝线路外，其余地段均为无缝线路。各段轨道结构详见附图1。 2 、试车线非渗水土路基轨道结构高度为0.851m，试车线检查坑整体道床地段结构高度为0.54m。试车线轨道线路坡度为平坡，轨面高程为6.04m。3、试车线轨道工程作业内容包括上道碴、道岔铺设、碎石道床施工、检查坑整体道床施工、无缝线路焊接、线路锁定、线路整修等内容。4、附属工程包括车挡安装、线路、信号标志安装等内容。试车线起点设置一座DDCQ3型滑移式车挡，试车线终点设置一座DDCQY型液压式缓冲挡车器。线路标志包括水准点标、线路标桩等，设置在线路行进方向的右侧。信号标志包括警冲标、车挡标等，除警冲标外其余信号标志均设置在线路行进方向的右侧。三、准备工作1、施工前须先做好各种轨料的备料，轨料的进场验收等工作。轨料进场验收包括对道岔尺寸、钢轨、枕木、扣件按相关设计图纸进行检查验收，对于不合格产品作退场处理。2、由于试车线与车场线钢轨、扣件等不尽相同，故需将试车线轨料与车场线轨料分开，便于区别与用料方便。各种轨料须分门别类、分开堆放，并立上标志牌，标志牌上须注明轨料名称、产地、用途等。3、轨道铺设前先进行试车线路基验收，验收内容包括路基宽度、路基标高、横向坡度和路基压实质量等，路基面中心高程为5.19m，横向坡度JK0+100～ JK0+850 段为 2%，JK0+850～JK0+900段为 1.4%，JK0+900～JK1+050 段为 1.8%， JK1+050～JK1+100 段为 2.1%，JK1+100～JK1+550 段为2%。路基压实质量由项目部试验室负责，以压实系数（≥93%）和 K30 试验检测数据达到要求为标准。验收合格后...
