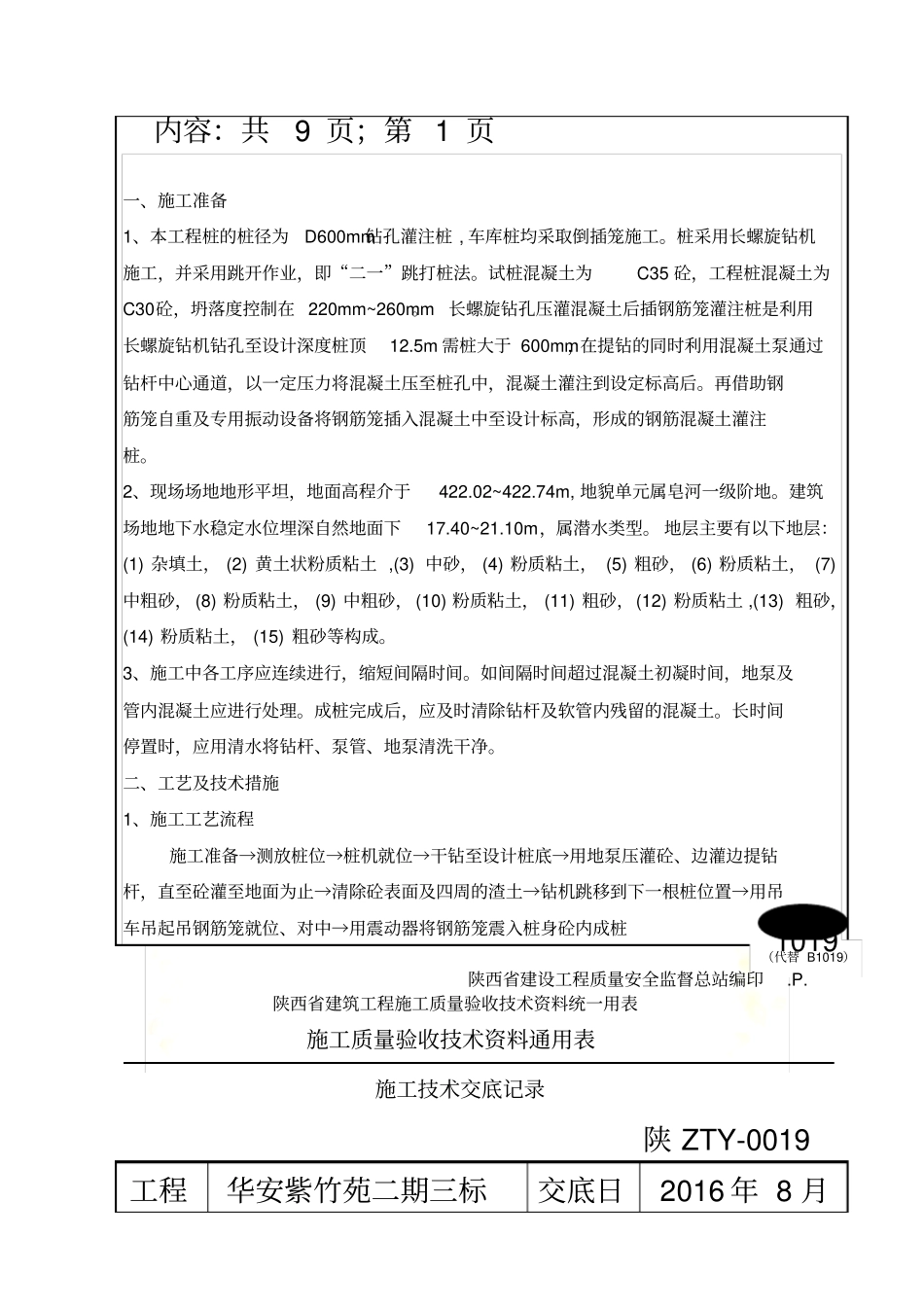

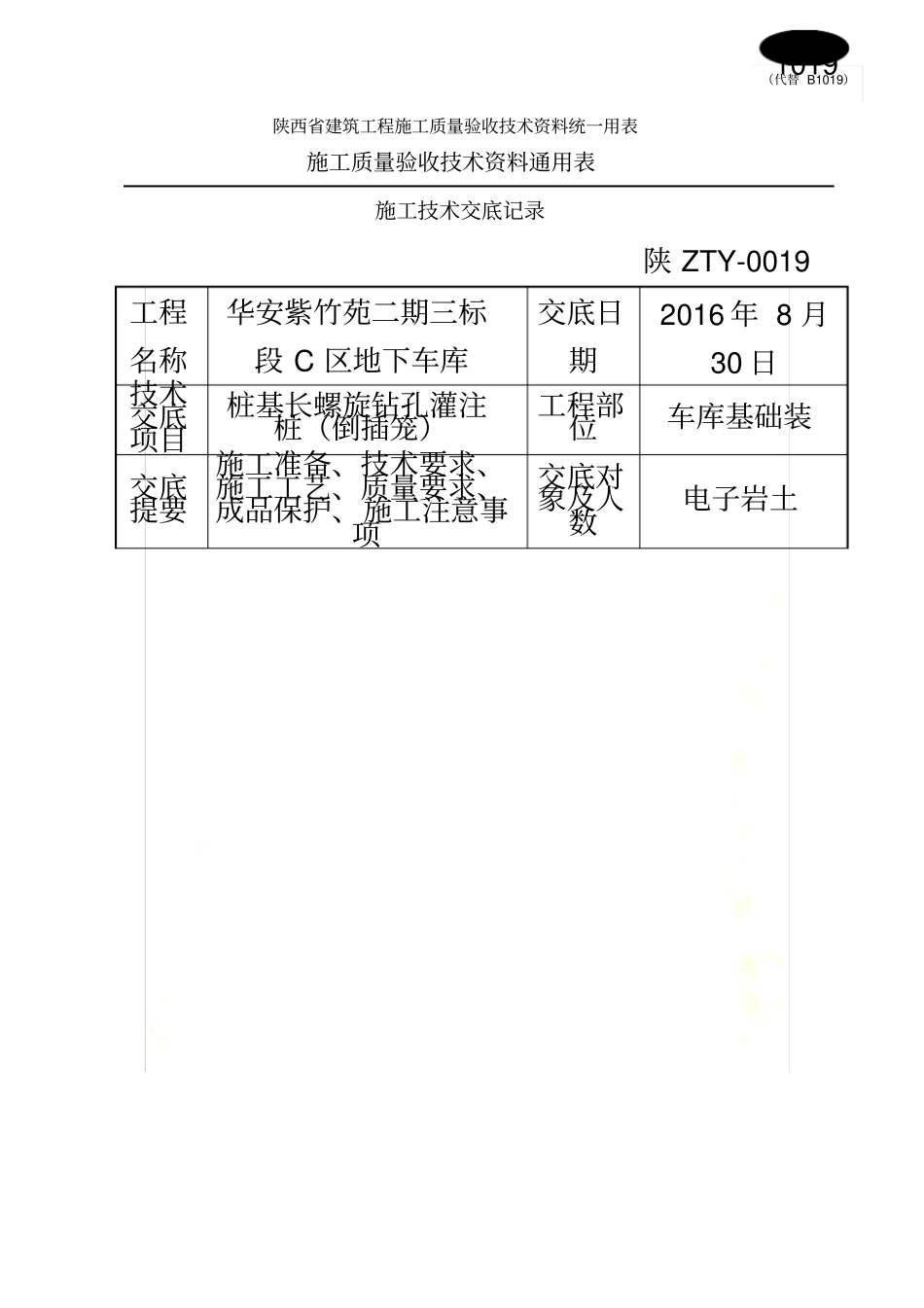

技术交底 ( 倒插笼 ) 陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕 ZTY-0019 工程名称华安紫竹苑二期三标段 C 区地下车库交底日期2016 年 8 月30 日技术交底项目桩基长螺旋钻孔灌注桩（倒插笼）工程部位车库基础装交底提要施工准备、技术要求、施工工艺、质量要求、成品保护、施工注意事项交底对象及人数电子岩土04-B 1019 （代替 B1019）内容：共9 页；第 1 页一、施工准备1、本工程桩的桩径为D600mm钻孔灌注桩 , 车库桩均采取倒插笼施工。桩采用长螺旋钻机施工，并采用跳开作业，即“二一”跳打桩法。试桩混凝土为C35 砼，工程桩混凝土为C30砼，坍落度控制在 220mm~260mm。长螺旋钻孔压灌混凝土后插钢筋笼灌注桩是利用长螺旋钻机钻孔至设计深度桩顶12.5m 需桩大于 600mm，在提钻的同时利用混凝土泵通过钻杆中心通道，以一定压力将混凝土压至桩孔中，混凝土灌注到设定标高后。再借助钢筋笼自重及专用振动设备将钢筋笼插入混凝土中至设计标高，形成的钢筋混凝土灌注桩。2、现场场地地形平坦，地面高程介于422.02~422.74m, 地貌单元属皂河一级阶地。建筑场地地下水稳定水位埋深自然地面下17.40~21.10m，属潜水类型。 地层主要有以下地层：(1) 杂填土， (2) 黄土状粉质粘土 ,(3) 中砂， (4) 粉质粘土， (5) 粗砂， (6) 粉质粘土， (7)中粗砂， (8) 粉质粘土， (9) 中粗砂， (10) 粉质粘土， (11) 粗砂，(12) 粉质粘土 ,(13) 粗砂，(14) 粉质粘土， (15) 粗砂等构成。3、施工中各工序应连续进行，缩短间隔时间。如间隔时间超过混凝土初凝时间，地泵及管内混凝土应进行处理。成桩完成后，应及时清除钻杆及软管内残留的混凝土。长时间停置时，应用清水将钻杆、泵管、地泵清洗干净。二、工艺及技术措施1、施工工艺流程施工准备→测放桩位→桩机就位→干钻至设计桩底→用地泵压灌砼、边灌边提钻杆，直至砼灌至地面为止→清除砼表面及四周的渣土→钻机跳移到下一根桩位置→用吊车吊起吊钢筋笼就位、对中→用震动器将钢筋笼震入桩身砼内成桩陕西省建设工程质量安全监督总站编印.P. 陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕 ZTY-0019 工程华安紫竹苑二期三标交底日2016 年 8 月04-B 1019 （代替 B1019）名称段 C 区地下车库期30 日技术交底项目桩基长螺旋钻孔灌注桩（倒插笼）工程部位车库基...
