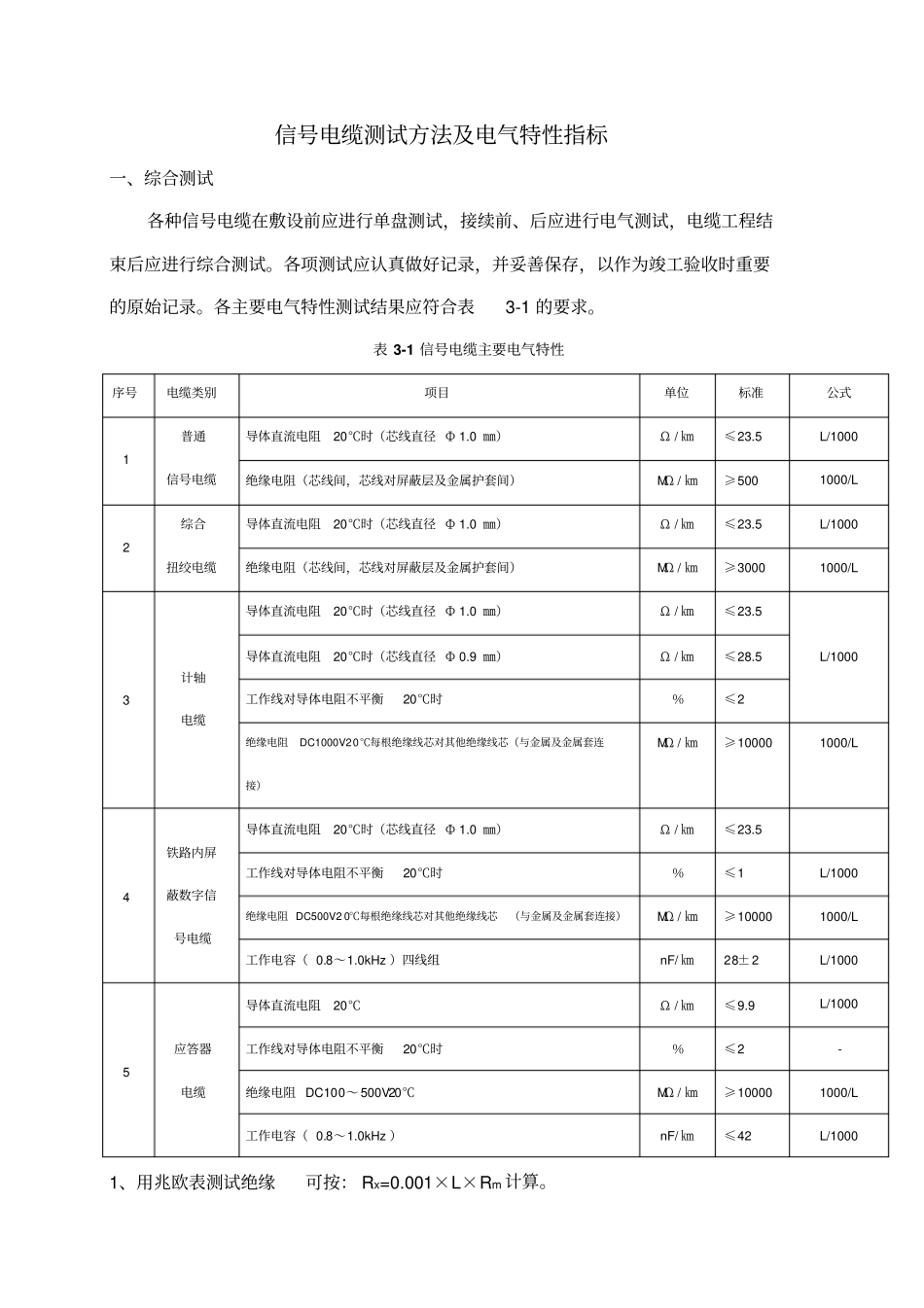

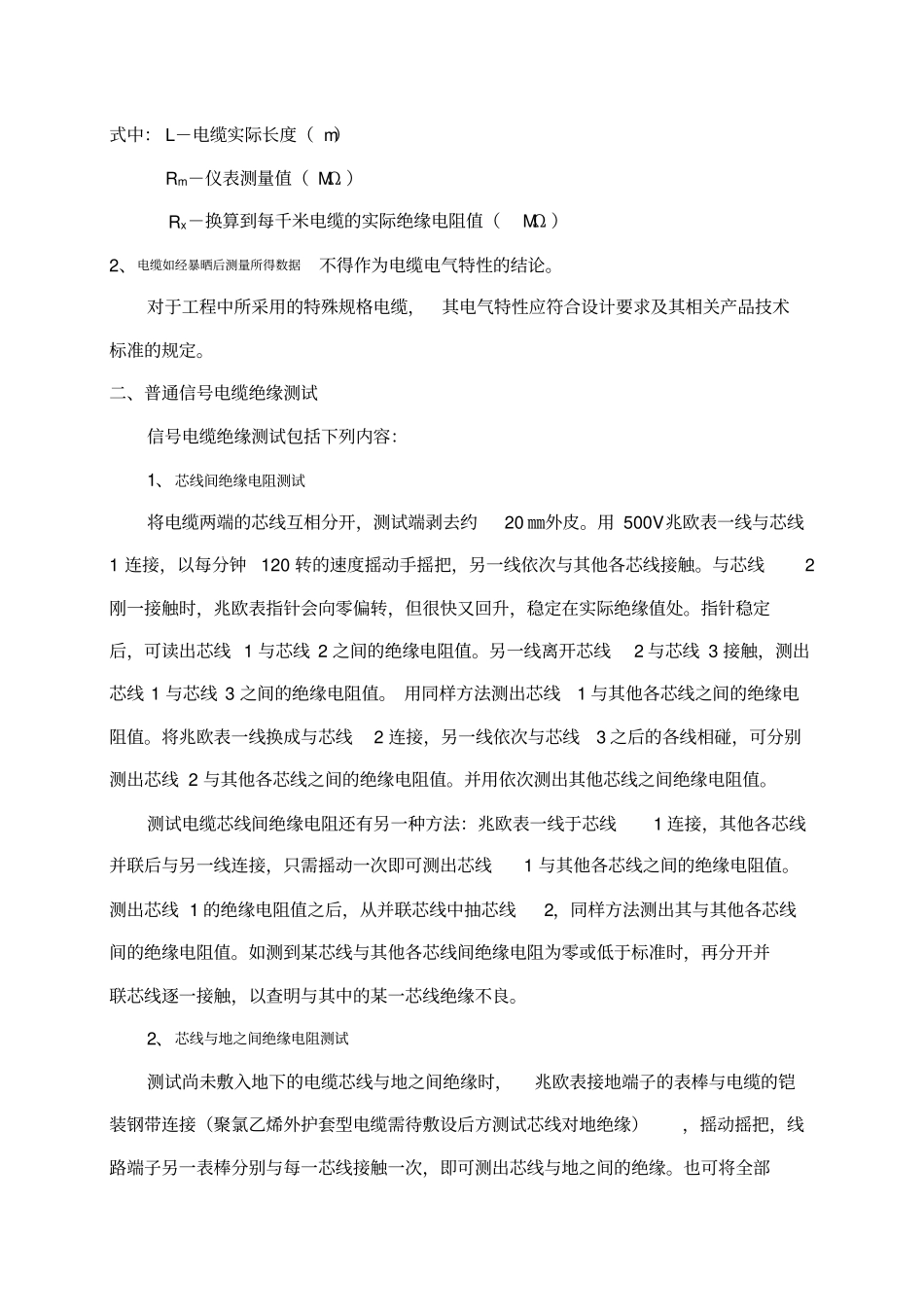

信号电缆测试方法及电气特性指标一、综合测试各种信号电缆在敷设前应进行单盘测试，接续前、后应进行电气测试，电缆工程结束后应进行综合测试。各项测试应认真做好记录，并妥善保存，以作为竣工验收时重要的原始记录。各主要电气特性测试结果应符合表3-1 的要求。表 3-1 信号电缆主要电气特性序号电缆类别项目单位标准公式1 普通信号电缆导体直流电阻20℃时（芯线直径 Ф 1.0 ㎜）Ω / ㎞≤23.5 L/1000 绝缘电阻（芯线间，芯线对屏蔽层及金属护套间）MΩ / ㎞≥500 1000/L 2 综合扭绞电缆导体直流电阻20℃时（芯线直径 Ф 1.0 ㎜）Ω / ㎞≤23.5 L/1000 绝缘电阻（芯线间，芯线对屏蔽层及金属护套间）MΩ / ㎞≥3000 1000/L 3 计轴电缆导体直流电阻20℃时（芯线直径 Ф 1.0 ㎜）Ω / ㎞≤23.5 L/1000 导体直流电阻20℃时（芯线直径 Ф 0.9 ㎜）Ω / ㎞≤28.5 工作线对导体电阻不平衡20℃时％≤2 绝缘电阻DC1000V20℃每根绝缘线芯对其他绝缘线芯（与金属及金属套连接）MΩ / ㎞≥10000 1000/L 4 铁路内屏蔽数字信号电缆导体直流电阻20℃时（芯线直径 Ф 1.0 ㎜）Ω / ㎞≤23.5 工作线对导体电阻不平衡20℃时％≤1 L/1000 绝缘电阻 DC500V2 0℃每根绝缘线芯对其他绝缘线芯（与金属及金属套连接）MΩ / ㎞≥10000 1000/L 工作电容（ 0.8～1.0kHz ）四线组nF/ ㎞28± 2L/10005 应答器电缆导体直流电阻20℃Ω / ㎞≤9.9 L/1000工作线对导体电阻不平衡20℃时％≤2 - 绝缘电阻 DC100～ 500V20℃MΩ / ㎞≥10000 1000/L 工作电容（ 0.8～1.0kHz ）nF/ ㎞≤42 L/1000 1、用兆欧表测试绝缘可按： Rx=0.001×L×Rm 计算。式中： L－电缆实际长度（ m）Rm－仪表测量值（ MΩ ）Rx－换算到每千米电缆的实际绝缘电阻值（MΩ ）2、电缆如经暴晒后测量所得数据不得作为电缆电气特性的结论。对于工程中所采用的特殊规格电缆，其电气特性应符合设计要求及其相关产品技术标准的规定。二、普通信号电缆绝缘测试信号电缆绝缘测试包括下列内容：1、芯线间绝缘电阻测试将电缆两端的芯线互相分开，测试端剥去约20 ㎜外皮。用 500V兆欧表一线与芯线1 连接，以每分钟120 转的速度摇动手摇把，另一线依次与其他各芯线接触。与芯线2刚一接触时，兆欧表指针会向零偏转，但很快又回升，稳定在实际绝缘值处。指针稳定后，可读出芯线 1 与芯线 2 之间的绝缘电阻值。另一线离开芯...
