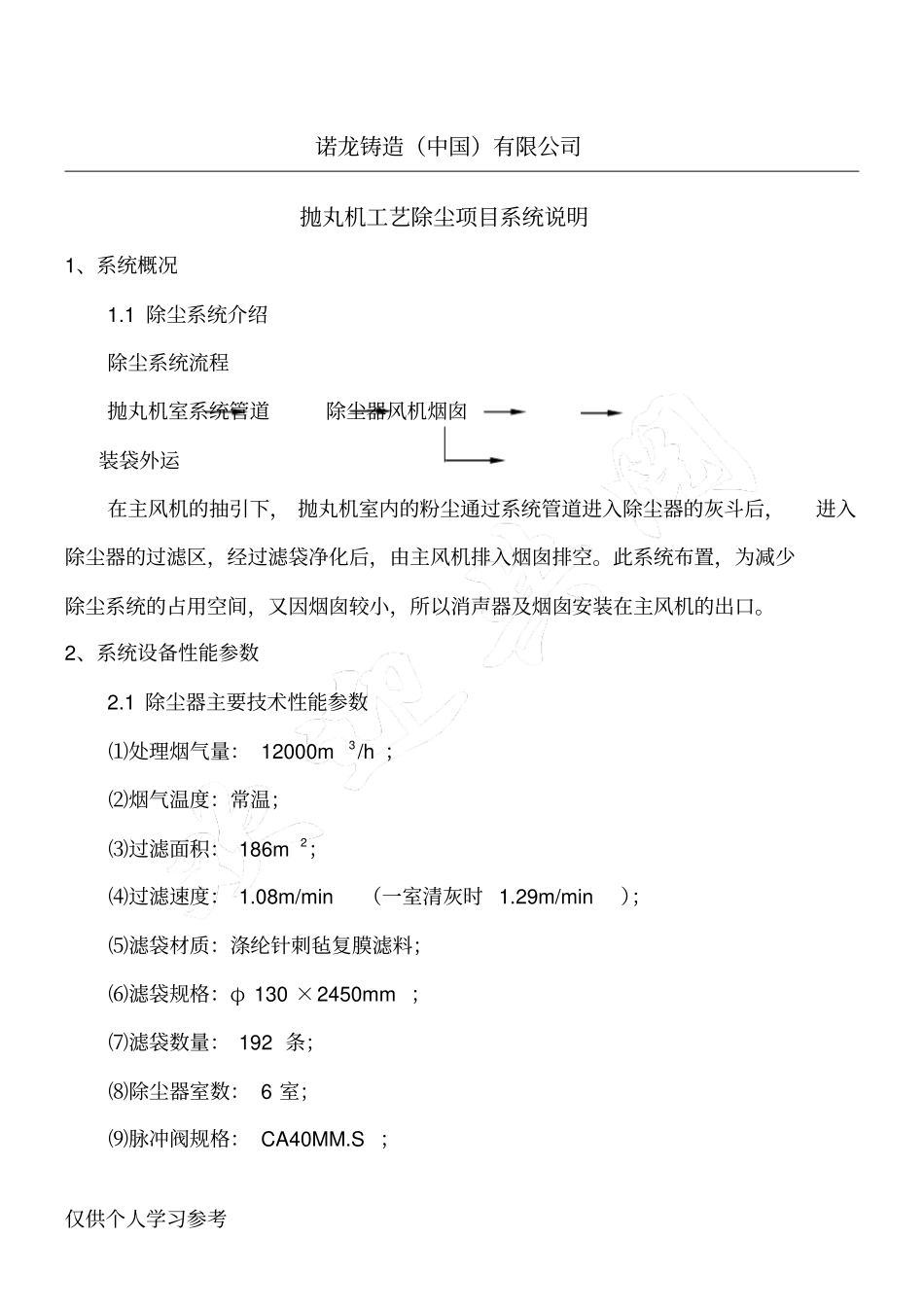

仅供个人学习参考诺龙铸造(中国)有限公司抛丸机工艺除尘项目系统说明1、系统概况1.1 除尘系统介绍除尘系统流程抛丸机室系统管道除尘器风机烟囱装袋外运在主风机的抽引下, 抛丸机室内的粉尘通过系统管道进入除尘器的灰斗后,进入除尘器的过滤区,经过滤袋净化后,由主风机排入烟囱排空。此系统布置,为减少除尘系统的占用空间,又因烟囱较小,所以消声器及烟囱安装在主风机的出口。2、系统设备性能参数2.1 除尘器主要技术性能参数⑴处理烟气量: 12000m3/h ;⑵烟气温度:常温;⑶过滤面积: 186m2;⑷过滤速度: 1.08m/min(一室清灰时 1.29m/min);⑸滤袋材质:涤纶针刺毡复膜滤料;⑹滤袋规格:φ 130 ×2450mm ;⑺滤袋数量: 192 条;⑻除尘器室数: 6 室;⑼脉冲阀规格: CA40MM.S ;仅供个人学习参考⑽脉冲阀数量: 6 只;⑾压缩空气压力: 0.5 ~0.7MPa ;⑿压缩空气耗气量: 1.5m3/min ;⒀提升阀数量: 6 个⒁除尘阻力:< 1500Pa ;⒂出口排放浓度:< 30mg/m3;2.2 主风机主要技术性能参数⑴处理烟气量: 12978m3/h ;⑵风机压头: 2860Pa ;⑶转速: 960rpm ;⑷功率: 22Kw ;⑸风机载荷静载荷: 1646Kg 动载荷: 370Kg 3、系统设备工作介绍⑴除尘器基本结构采用 LMQ-6 ×32 气箱脉冲除尘器(见图) ,清灰方式为离线型箱式脉冲清灰,为减少除尘器在清灰过程中,对整个除尘系统的冲击及保证良好的喷吹效果,选用室数为 6 个小室的气箱脉冲除尘设备,采用此离线结构清灰时对除尘器过滤速度的影响很小,并避免过滤室二次污染以及粉尘的二次吸附,降低清灰阻力。由于受厂房高度的限制,为方便除尘器滤袋的安装,滤袋框架分为双节。⑵除尘器工作原理仅供个人学习参考含尘气体由除尘器灰斗进入过滤区,气体穿过过滤袋,粉尘被阻留在滤袋外表面。净化后的气体经滤袋口进入清洁室,由出风口排出,除尘设备运行一段时间后,由于滤袋阻留粉尘的增多,过滤阻力将增大,此时除尘器将对滤袋进行清灰。本除尘器采用分室停风离线气箱脉冲喷吹清灰方式。由自控系统按照设定的(时间为主,压差优先)控制程序,逐室逐排执行自动脉冲喷吹,清落的粉尘集于灰斗,由螺旋输送机输送至灰斗的一端,由星形卸灰阀卸出。⑶集尘管道的设计针对所处理粉尘性质, 集尘管道的管内流速采用17m/s左右,该流速既能保证粉尘在管道内不易沉降,又能确保减少管道内壁的磨损。⑸烟囱的设计为了防止净化后气体高速冲...
