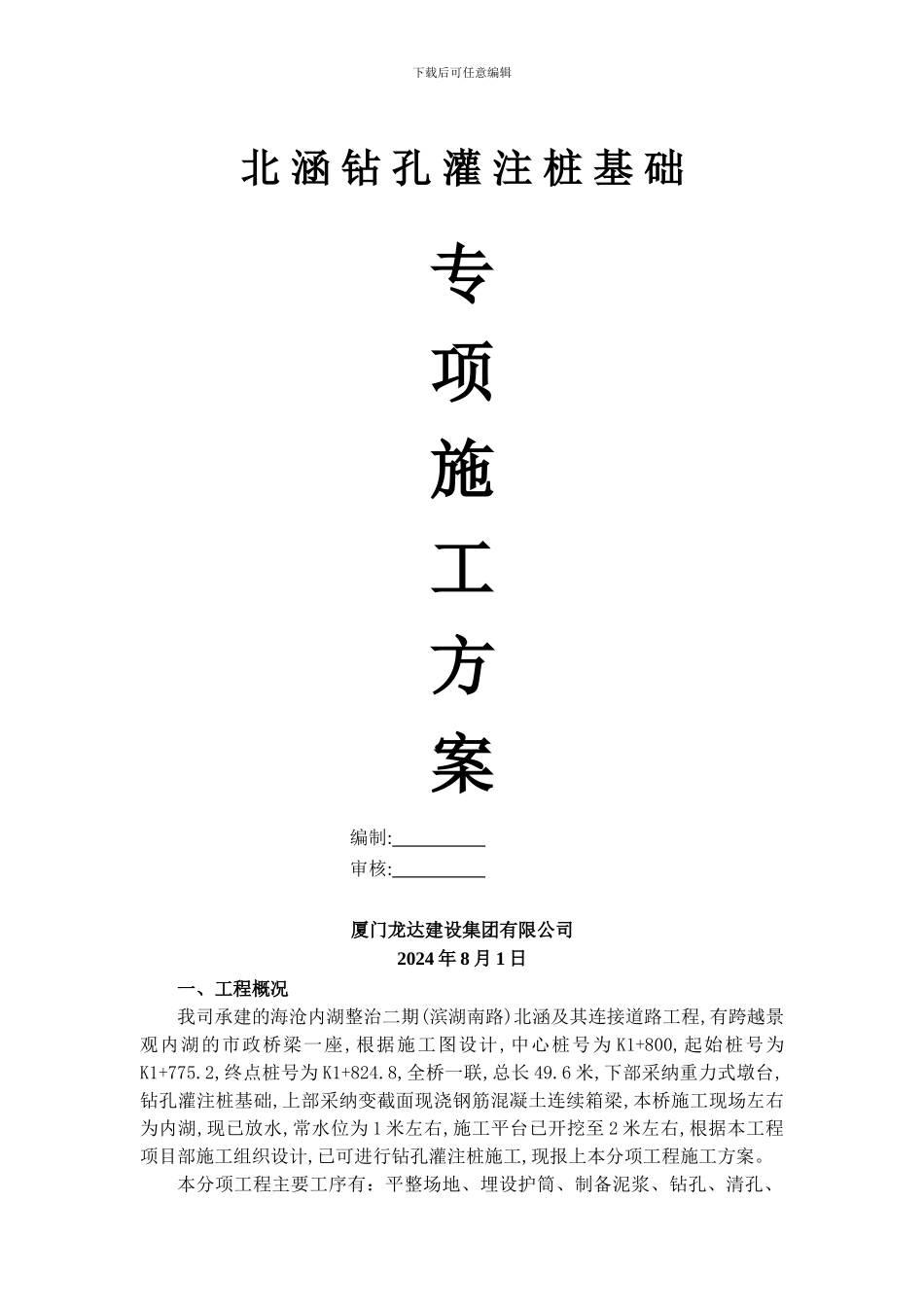

北涵桩基施工方案_第1页
1/10

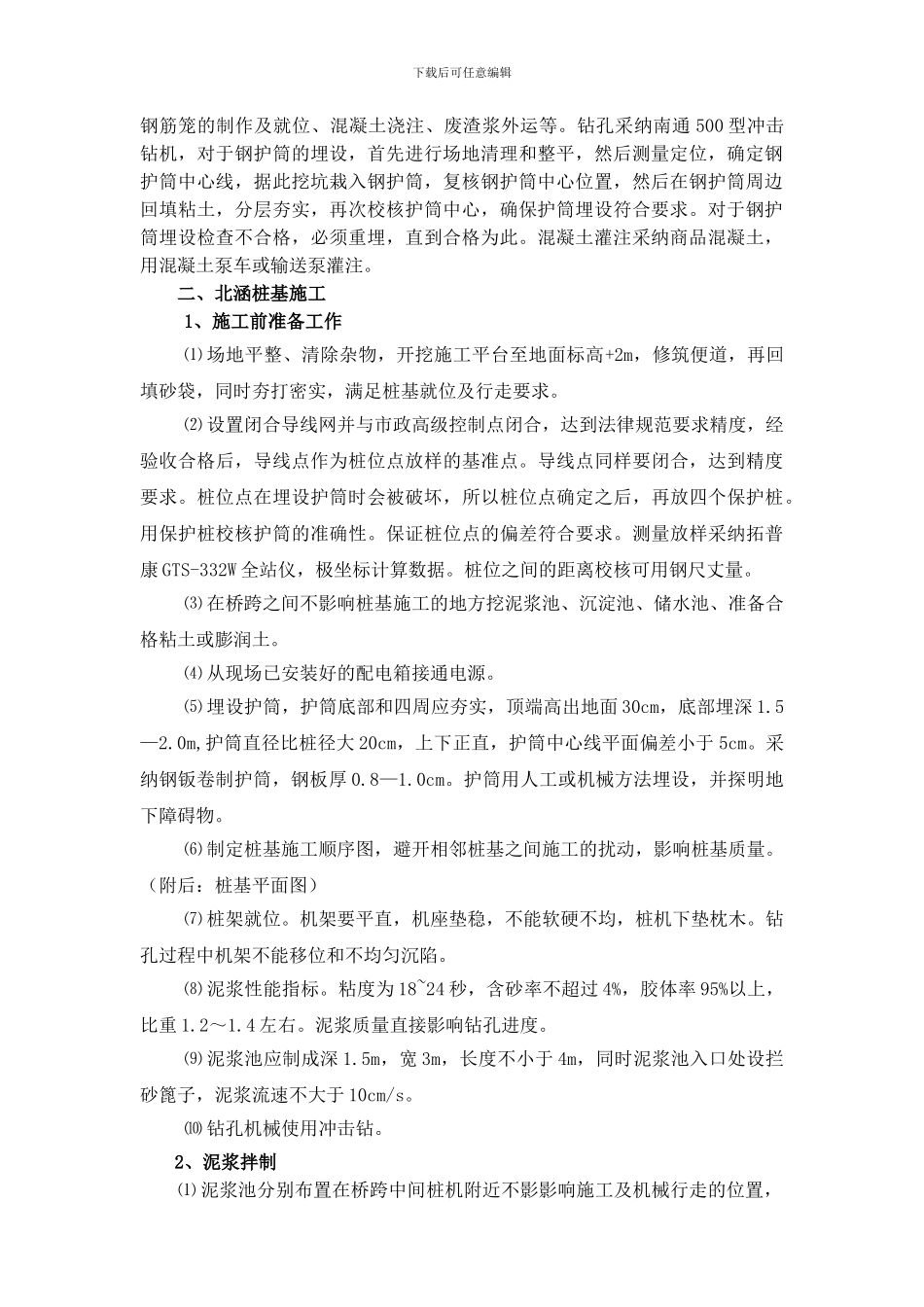

北涵桩基施工方案_第2页
2/10

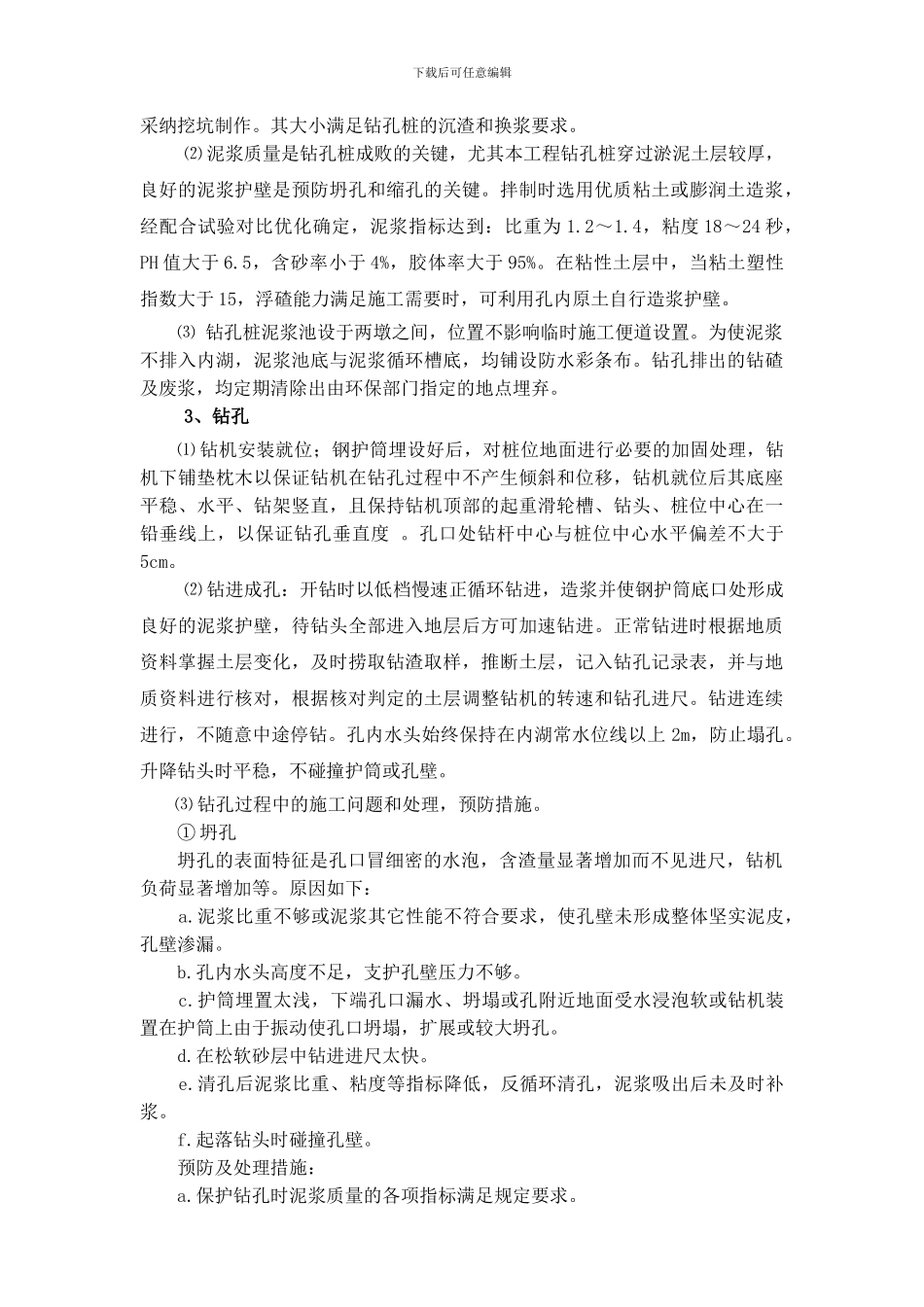

北涵桩基施工方案_第3页
3/10
下载后可任意编辑北 涵 钻 孔 灌 注 桩 基 础专项施工方案编制: 审核: 厦门龙达建设集团有限公司2024 年 8 月 1 日一、工程概况我司承建的海沧内湖整治二期(滨湖南路)北涵及其连接道路工程,有跨越景观内湖的市政桥梁一座,根据施工图设计,中心桩号为 K1+800,起始桩号为K1+775.2,终点桩号为 K1+824.8,全桥一联,总长 49.6 米,下部采纳重力式墩台,钻孔灌注桩基础,上部采纳变截面现浇钢筋混凝土连续箱梁,本桥施工现场左右为内湖,现已放水,常水位为 1 米左右,施工平台已开挖至 2 米左右,根据本工程项目部施工组织设计,已可进行钻孔灌注桩施工,现报上本分项工程施工方案。本分项工程主要工序有:平整场地、埋设护筒、制备泥浆、钻孔、清孔、下载后可任意编辑钢筋笼的制作及就位、混凝土浇注、废渣浆外运等。钻孔采纳南通 500 型冲击钻机,对于钢护筒的埋设,首先进行场地清理和整平,然后测量定位,确定钢护筒中心线,据此挖坑栽入钢护筒,复核钢护筒中心位置,然后在钢护筒周边回填粘土,分层夯实,再次校核护筒中心,确保护筒埋设符合要求。对于钢护筒埋设检查不合格,必须重埋,直到合格为此。混凝土灌注采纳商品混凝土,用混凝土泵车或输送泵灌注。二、北涵桩基施工1、施工前准备工作 ⑴ 场地平整、清除杂物,开挖施工平台至地面标高+2m,修筑便道,再回填砂袋,同时夯打密实,满足桩基就位及行走要求。⑵ 设置闭合导线网并与市政高级控制点闭合,达到法律规范要求精度,经验收合格后,导线点作为桩位点放样的基准点。导线点同样要闭合,达到精度要求。桩位点在埋设护筒时会被破坏,所以桩位点确定之后,再放四个保护桩。用保护桩校核护筒的准确性。保证桩位点的偏差符合要求。测量放样采纳拓普康 GTS-332W 全站仪,极坐标计算数据。桩位之间的距离校核可用钢尺丈量。⑶ 在桥跨之间不影响桩基施工的地方挖泥浆池、沉淀池、储水池、准备合格粘土或膨润土。⑷ 从现场已安装好的配电箱接通电源。 ⑸ 埋设护筒,护筒底部和四周应夯实,顶端高出地面 30cm,底部埋深 1.5—2.0m,护筒直径比桩径大 20cm,上下正直,护筒中心线平面偏差小于 5cm。采纳钢钣卷制护筒,钢板厚 0.8—1.0cm。护筒用人工或机械方法埋设,并探明地下障碍物。⑹ 制定桩基施工顺序图,避开相邻桩基之间施工的扰动,影响桩基质量。(附后:桩基平面图)⑺ 桩架就位。机架要平直,机座垫稳,不能软硬不均,桩机下垫枕木。钻孔过程中机架不能移位...
