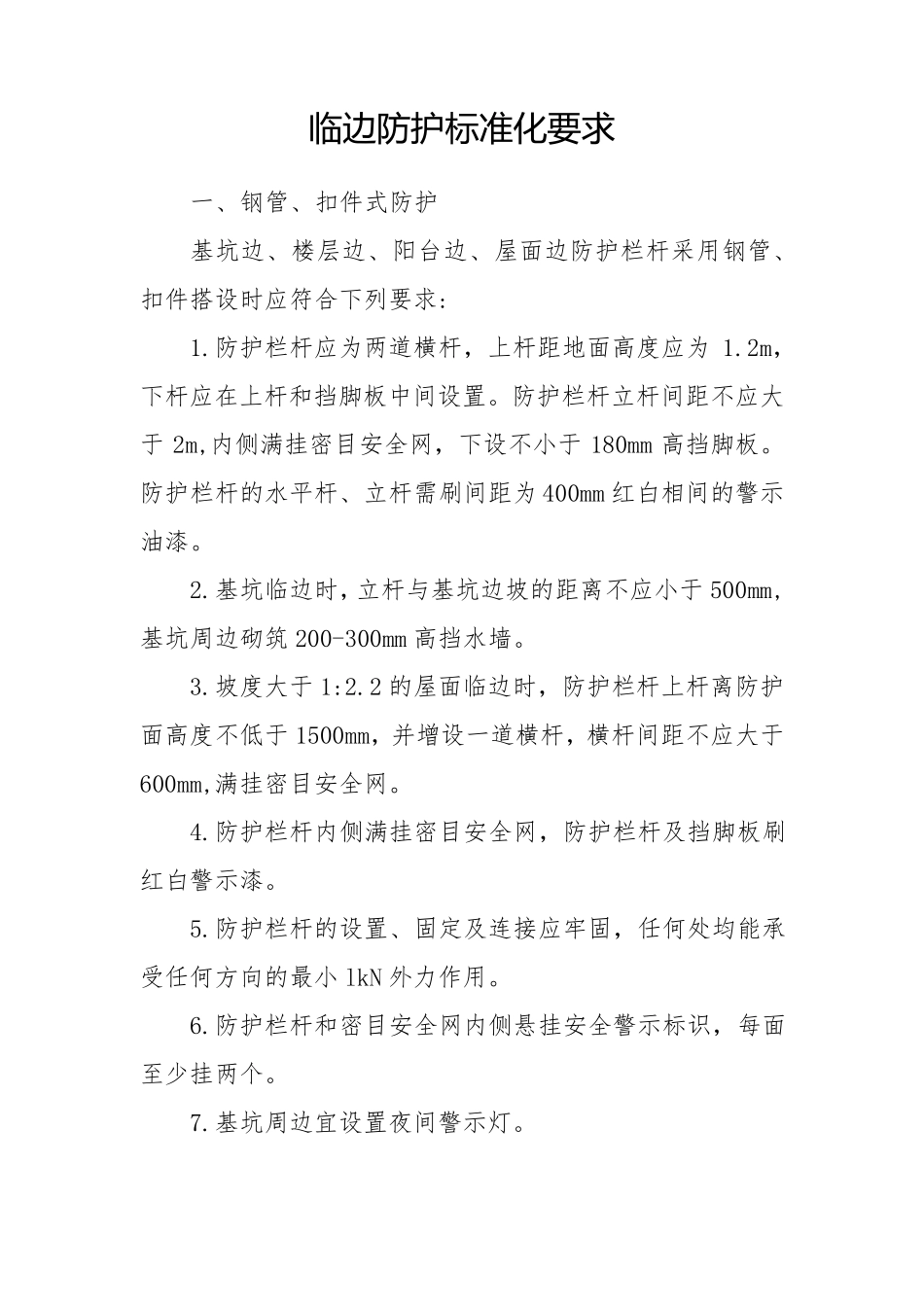

临边防护标准化要求 一、钢管、扣件式防护 基坑边、楼层边、阳台边、屋面边防护栏杆采用钢管、扣件搭设时应符合下列要求: 1.防护栏杆应为两道横杆，上杆距地面高度应为 1.2m，下杆应在上杆和挡脚板中间设置。防护栏杆立杆间距不应大于 2m,内侧满挂密目安全网，下设不小于 180mm 高挡脚板。防护栏杆的水平杆、立杆需刷间距为 400mm 红白相间的警示油漆。 2.基坑临边时，立杆与基坑边坡的距离不应小于 500mm,基坑周边砌筑 200-300mm 高挡水墙。 3.坡度大于 1:2.2 的屋面临边时，防护栏杆上杆离防护面高度不低于 1500mm，并增设一道横杆，横杆间距不应大于600mm,满挂密目安全网。 4.防护栏杆内侧满挂密目安全网，防护栏杆及挡脚板刷红白警示漆。 5.防护栏杆的设置、固定及连接应牢固，任何处均能承受任何方向的最小 lkN 外力作用。 6.防护栏杆和密目安全网内侧悬挂安全警示标识，每面至少挂两个。 7.基坑周边宜设置夜间警示灯。 基坑临边防护详解图 楼层临边防护详解图 基坑临边防护效果图 楼层临边防护效果图 二、窗台临边防护 1.对于窗台、竖向洞口高度低于1000mm 的临边，可以采用横杆进行防护，其端部采用专用连接件(单边扣件或铸铁式防护配件)进行固定。 2.防护采用一道栏杆形式，栏杆离地1200mm。 3.钢管表面涂刷红白相间油漆警示，并张挂“当心坠落”安全警示标志牌。 窗洞口防护示意图 三种不同的固定配件 三、工具化钢管防护 工具化钢管防护宜使用在建筑楼梯、临边、洞口、基坑边、楼层边、阳台边、屋面边防护栏杆采用钢管、扣件搭设时应符合下列要求: 1.楼梯临边防护宜采用定型化、工具式，杆件的规格及连接固定方式应符合规范要求。 2.立柱间距不应大于 2000mm。底部应设置不低于 180mm高的挡脚板。 3.栏杆及挡脚板宜刷红白相间油漆。 四、网片式工具化防护围栏(一) 适用于:加工车间围护、塔吊基础处围护、消防泵房围护、室内电梯井门等。 1.立柱采用40×40mm 方钢，在上下两端 250mm 处及中间各焊接 50×50×6mm 的钢板，三道连接板均采用10mm 螺栓固定连接，或用三道承插式链接。 2.防护栏外框采用30×30mm 方钢，每片高 1800mm，宽1500mm,底下 200mm 处加设钢板作为踢脚板，中间采用钢板网，钢丝直径或截面不小于2mm,网孔边长不大于20mm。 3.立柱和踢脚板表面刷红白相间油漆警示，钢板网刷红色油漆。 4.立柱底部采用120×120×10mm 钢板底座，并用四个M10 膨胀螺栓与地面固...
