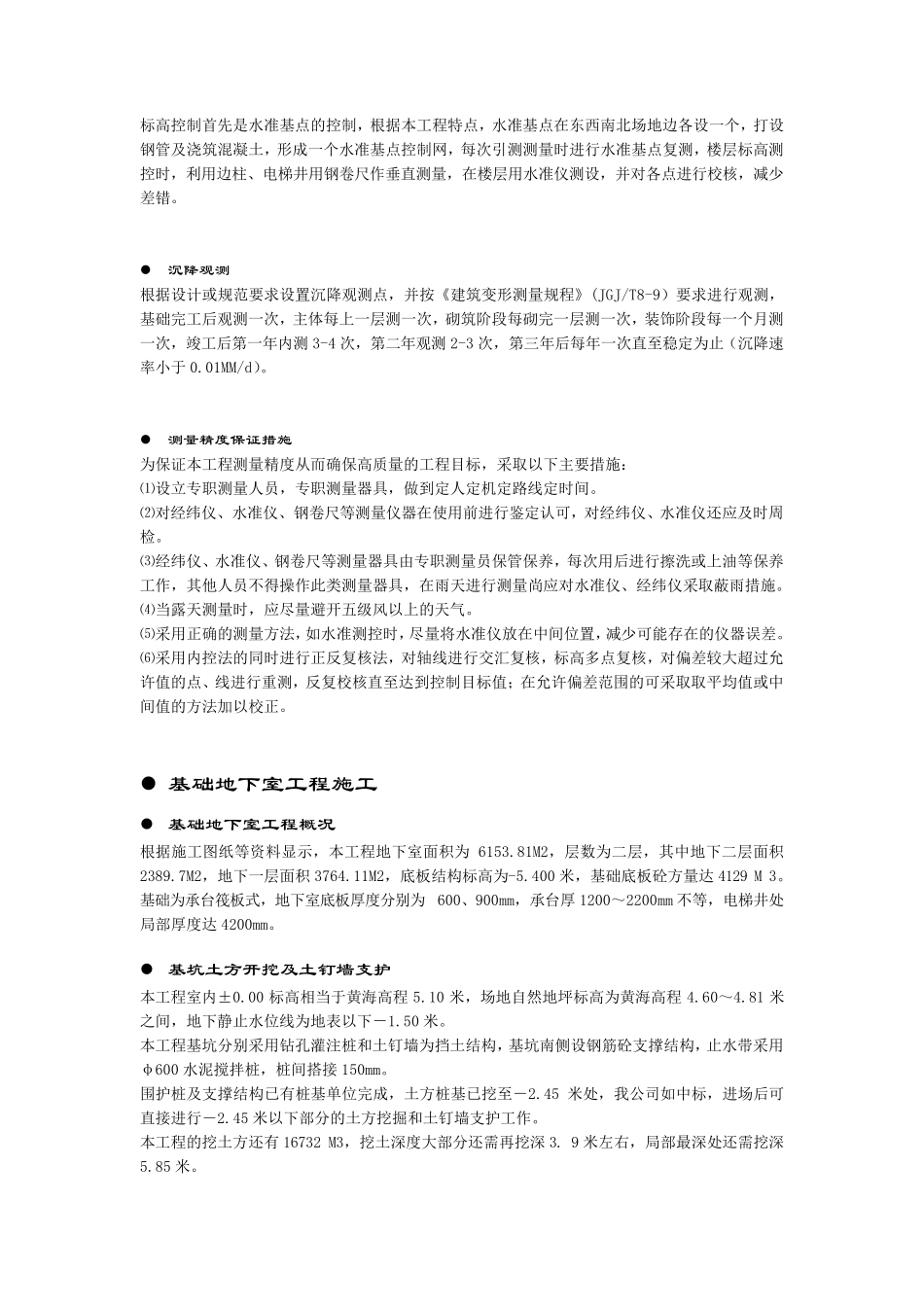

主要施工方案及技术措施 施工测量方案 概况 本工程平面布置变化较多，施工测量较为复杂，应充分考虑长度、尺寸变化等的影响，减少累积误差。 测量内容及控制目标 测量内容为施工放样与轴线控制，水准测量与标高控制，沉降观测等，测量控制目标为： ⑴轴线位移：5MM 内 ⑵标高：层高±5MM，全高±20MM ⑶垂直度：每层5MM 内，全高20MM 内 ⑷电梯井：长、宽、对中心线+20MM 井筒全高垂直度25MM 内 施工准备 1、测量器具准备 J2 级经纬仪 2 架，DS3 水准仪 2 架，2.5kg 线锤 4 颗，10kg 线锤 2 颗，50M 钢卷尺2 把，5M 钢卷尺5 把，塔尺2 把，其他如对讲机 2 副，钢丝线、尼龙线、墨斗等辅助工具。 2、人员配备 为保证测量精度，设专职测量技术人员 2 名，做到定人定机定路线（沉降观测还应做到定时间），另配备辅助工2 名。 3、对前期基准点的接受与校核 接受建设单位或桩基施工单位提供的现场基准点和水准点，建立现场测量控制网，对现有基准点与水准点进行必要的复核。 施工测量 轴线测量与控制 A、地下室阶段 地下室采用龙门桩控制法，即在 土 方 开 挖 前根 据 业 主 提供的基准点建立龙门桩测量控制网，地下室土 方 开 挖 后 用经纬仪将 地面龙门桩轴线投 测到基坑 内，在 基坑 边 再 钉 立龙门桩，本工程地下室龙门桩考虑在 角 点两 侧 基坑 边 各 设立一 龙门板 ，地下室放样即以 此 为基准轴线，然 后 用卷尺配合经纬仪定出 地下室的外 边 线。 B 上 部 结 构 阶段 上 部 结 构 轴线测量，采用内控外 核法，结 合 多次 复核（多条 控制轴线正 反 校核）。 先 在 建筑 物 四 周 设立永 久 性 的基准点，然 后 在 楼 层现浇 板 上 ，留 设 150× 150 的预 留 洞 ，楼 层控制轴线从 预 留 洞 用10kg 线锤将 下层（地下室）控制轴线引 至 楼 面，将 经纬仪架在 此 点上 ，根 据图 纸 轴线位置，计 算 出 主 楼 每条 轴线交 点的角 度及 长度，然 后 与外 面设置的四 点进行复核，以 确定该 楼 面的各 个 控制点。 标高控制 标 高 控 制 首 先 是 水 准 基 点 的 控 制 ， 根 据 本 工 程 特 点 ， 水 准 基 点 在 东 西 南 北 场 地 边 各 设 一 个 ， 打 设钢 管 及 浇 筑 混 凝 土...
