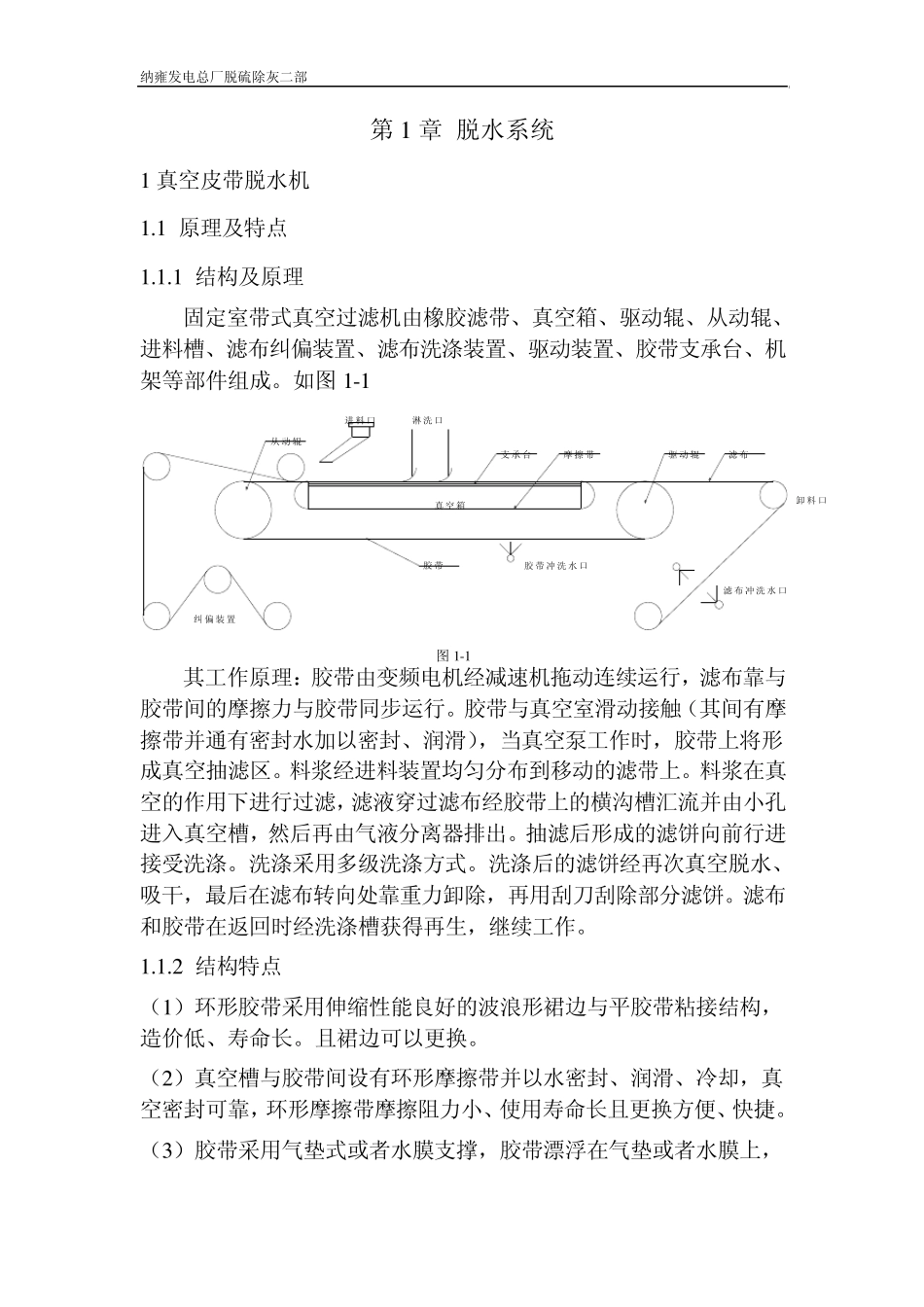

纳雍发电总厂脱硫除灰二部 中电投贵州金源集团纳雍发电总厂二厂 4×300MW亚临界机组 脱硫主要设备系统原理及性能介绍 脱硫除灰二部纳雍发电总厂脱硫除灰二部 第1 章 脱水系统 1 真空皮带脱水机 1 .1 原理及特点 1 .1 .1 结构及原理 固定室带式真空过滤机由橡胶滤带、真空箱、驱动辊、从动辊、进料槽、滤布纠偏装置、滤布洗涤装置、驱动装置、胶带支承台、机架等部件组成。如图 1 -1 胶带冲 洗 水口滤布 冲 洗 水口卸 料 口淋 洗 口进 料 口纠 偏 装 置真空箱支 承 台胶带滤布摩 擦 带驱 动 辊从 动 辊 图 1 -1 其工作原理：胶带由变频电机经减速机拖动连续运行，滤布靠与胶带间的摩擦力与胶带同步运行。胶带与真空室滑动接触（其间有摩擦带并通有密封水加以密封、润滑），当真空泵工作时，胶带上将形成真空抽滤区。料浆经进料装置均匀分布到移动的滤带上。料浆在真空的作用下进行过滤，滤液穿过滤布经胶带上的横沟槽汇流并由小孔进入真空槽，然后再由气液分离器排出。抽滤后形成的滤饼向前行进接受洗涤。洗涤采用多级洗涤方式。洗涤后的滤饼经再次真空脱水、吸干，最后在滤布转向处靠重力卸除，再用刮刀刮除部分滤饼。滤布和胶带在返回时经洗涤槽获得再生，继续工作。 1 .1 .2 结构特点 （1 ）环形胶带采用伸缩性能良好的波浪形裙边与平胶带粘接结构，造价低、寿命长。且裙边可以更换。 （2 ）真空槽与胶带间设有环形摩擦带并以水密封、润滑、冷却，真空密封可靠，环形摩擦带摩擦阻力小、使用寿命长且更换方便、快捷。 （3 ）胶带采用气垫式或者水膜支撑，胶带漂浮在气垫或者水膜上，纳雍发电总厂脱硫除灰二部 减少了运行阻力，有利于延长胶带使用寿命。 （4）胶带支撑滤布、承受真空吸力及传递功率和承受重量，并在真空槽上滑动，滤布不与真空槽接触，滤布的使用寿命较长。 （5）实现了连续运行、过滤、洗涤等作业，可以维持稳定的真空度，降低滤饼的含水量且有利于稳定操作工艺条件。 （6）损件少，故障率低，长期连续稳定运行可靠，处理量大。 1.2 主要部件结构介绍 1.2.1 加料装置 采用折板式，使料浆均布在滤带上，加料方向应向后，以充分利用托盘形成自然沉降区，防止滤饼被损坏，提高过滤效率和过滤质量。 1.2.2 滤饼洗涤装置 用于洗涤滤饼，一般有两种形式：（1）淋洗装置用于需要用液柱置换法进行洗涤的场合，其结构采用溢流堰状的锯齿栅式淋水装置，安装时应保证淋...
