互换性与测量技术基础复习题及答案3VIP免费

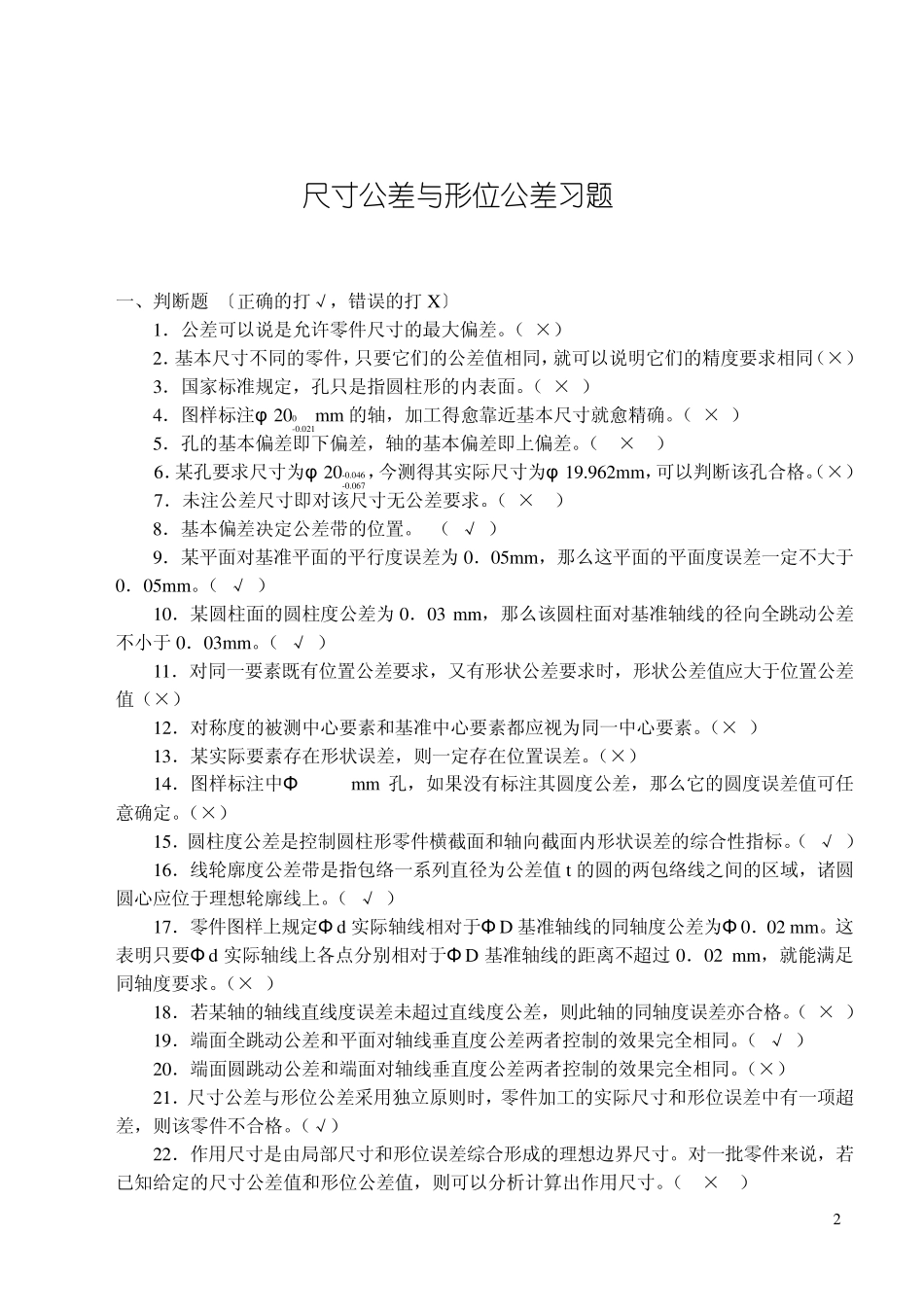

互换性与测量技术基础复习题及答案3_第1页
1/10

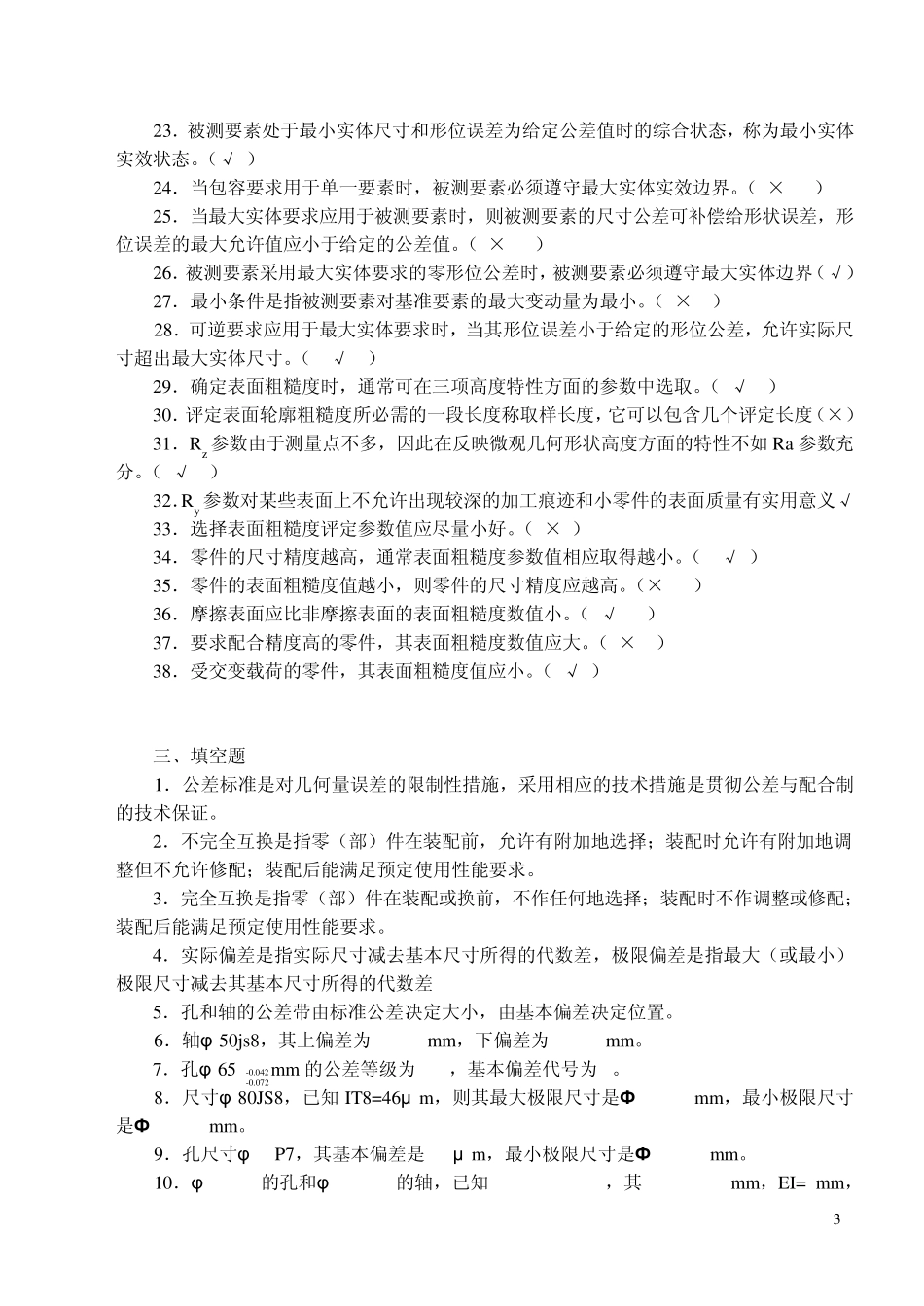

互换性与测量技术基础复习题及答案3_第2页
2/10

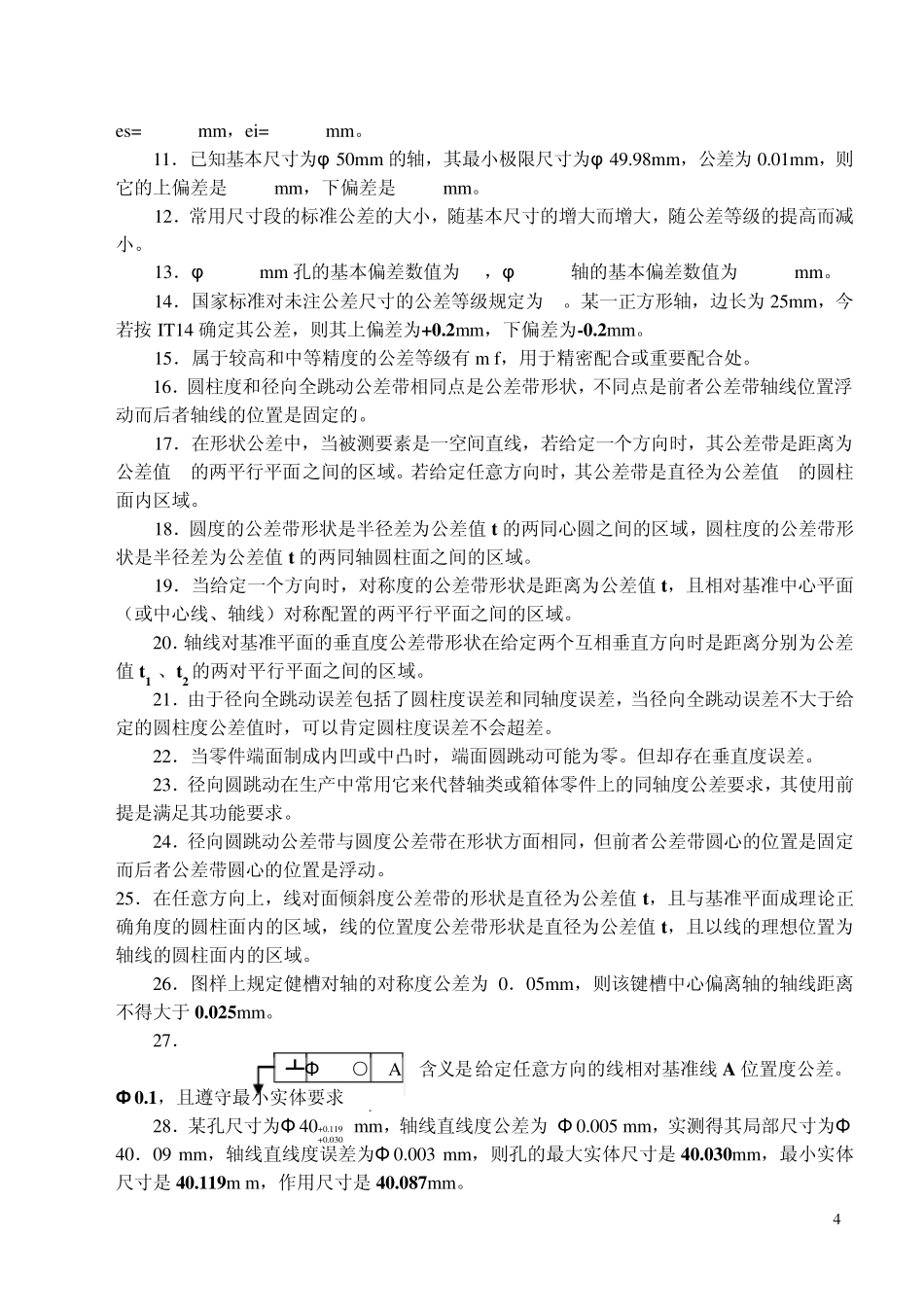

互换性与测量技术基础复习题及答案3_第3页
3/10
2 尺寸公差与形位公差习题 一、判断题 〔正确的打√,错误的打X〕 1.公差可以说是允许零件尺寸的最大偏差。( ×) 2.基本尺寸不同的零件,只要它们的公差值相同,就可以说明它们的精度要求相同(×) 3.国家标准规定,孔只是指圆柱形的内表面。( × ) 4.图样标注φ 200 -0.021mm 的轴,加工得愈靠近基本尺寸就愈精确。( × ) 5.孔的基本偏差即下偏差,轴的基本偏差即上偏差。( × ) 6.某孔要求尺寸为φ 20-0.046 -0.067,今测得其实际尺寸为φ 19.962mm,可以判断该孔合格。(×) 7.未注公差尺寸即对该尺寸无公差要求。( × ) 8.基本偏差决定公差带的位置。 ( √ ) 9.某平面对基准平面的平行度误差为 0.05mm,那么这平面的平面度误差一定不大于0.05mm。( √ ) 10.某圆柱面的圆柱度公差为 0.03 mm,那么该圆柱面对基准轴线的径向全跳动公差不小于 0.03mm。( √ ) 11.对同一要素既有位置公差要求,又有形状公差要求时,形状公差值应大于位置公差值(×) 12.对称度的被测中心要素和基准中心要素都应视为同一中心要素。(× ) 13.某实际要素存在形状误差,则一定存在位置误差。(×) 14.图样标注中Φ 20+0.021 0 mm 孔,如果没有标注其圆度公差,那么它的圆度误差值可任意确定。(×) 15.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。( √ ) 16.线轮廓度公差带是指包络一系列直径为公差值 t的圆的两包络线之间的区域,诸圆圆心应位于理想轮廓线上。( √ ) 17.零件图样上规定Φ d 实际轴线相对于Φ D 基准轴线的同轴度公差为Φ 0.02 mm。这表明只要Φ d 实际轴线上各点分别相对于Φ D 基准轴线的距离不超过 0.02 mm,就能满足同轴度要求。(× ) 18.若某轴的轴线直线度误差未超过直线度公差,则此轴的同轴度误差亦合格。( × ) 19.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。( √ ) 20.端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。(×) 21.尺寸公差与形位公差采用独立原则时,零件加工的实际尺寸和形位误差中有一项超差,则该零件不合格。(√) 22.作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。对一批零件来说,若已知给定的尺寸公差值和形位公差值,则可以分析计算出作用尺寸。( × ) 3 23.被测要素处于最小实体尺寸和形...
