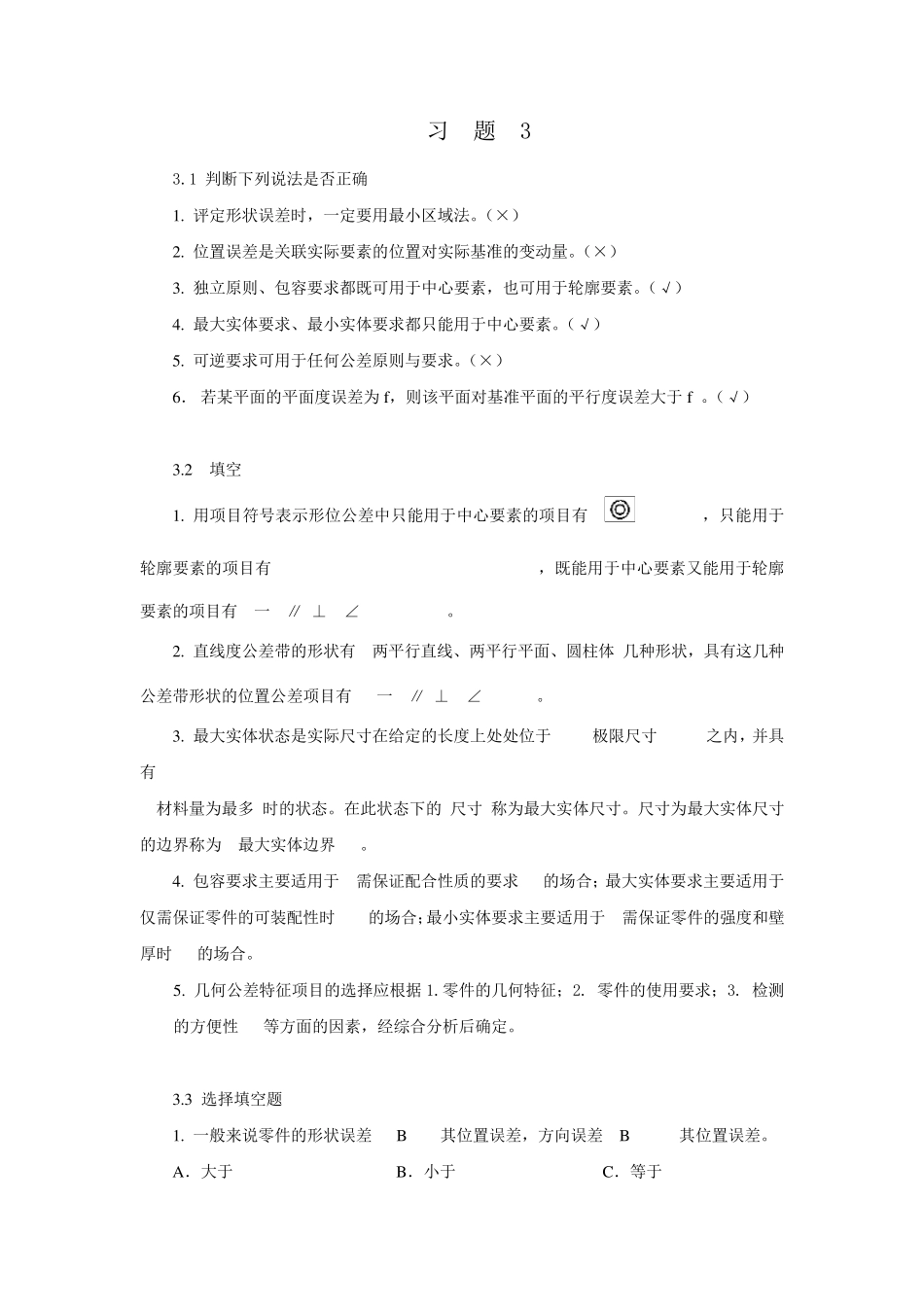

习 题 3 3.1 判断下列说法是否正确 1. 评定形状误差时，一定要用最小区域法。（×） 2. 位置误差是关联实际要素的位置对实际基准的变动量。（×） 3. 独立原则、包容要求都既可用于中心要素，也可用于轮廓要素。（√） 4. 最大实体要求、最小实体要求都只能用于中心要素。（√） 5. 可逆要求可用于任何公差原则与要求。（×） 6． 若某平面的平面度误差为 f，则该平面对基准平面的平行度误差大于 f 。（√） 3.2 填空 1. 用项目符号表示形位公差中只能用于中心要素的项目有 ，只能用于轮廓要素的项目有 ，既能用于中心要素又能用于轮廓要素的项目有 一 ∥ ⊥ ∠ 。 2. 直线度公差带的形状有 两平行直线、两平行平面、圆柱体 几种形状，具有这几种公差带形状的位置公差项目有 一 ∥ ⊥ ∠ 。 3. 最大实体状态是实际尺寸在给定的长度上处处位于 极限尺寸 之内，并具有 材料量为最多 时的状态。在此状态下的 尺寸 称为最大实体尺寸。尺寸为最大实体尺寸的边界称为 最大实体边界 。 4. 包容要求主要适用于 需保证配合性质的要求 的场合；最大实体要求主要适用于 仅需保证零件的可装配性时 的场合；最小实体要求主要适用于 需保证零件的强度和壁厚时 的场合。 5. 几何公差特征项目的选择应根据1.零件的几何特征；2. 零件的使用要求；3. 检测的方便性 等方面的因素，经综合分析 后 确定。 3.3 选择填空题 1. 一般 来 说零件的形状误差 B 其 位置误差，方向 误差 B 其 位置误差。 A．大于 B．小于 C．等于 2. 方向公差带的 B 随被测实际要素的位置而定。 A．形状 B．位置 C．方向 3. 某轴线对基准中心平面的对称度公差为0.1 ㎜，则允许该轴线对基准中心平面的偏离量为 B 。 A．0.1 ㎜ B．0.05 ㎜ C．0.2 ㎜ 4. 几何未注公差标准中没有规定 A 的未注公差，是因为它可以由该要素的尺寸公差来控制。 A．圆度 B．直线度 C．对称度 5. 对于孔，其体外作用尺寸一般 B 其实际尺寸，对于轴，其体外作用尺寸一般 A 其实际尺寸。 A．大于 B．小于 C．等于 3.4 解释题3.4 图中各项几何公差标注的含义，填在题3.4 表中 题3.4 图 题 3 .4 表 序号 公差项目 公差带形状 公差带大小 解释（被测要素、基准要素及要求） ① 圆柱度 同心圆柱 半径差0.01 连杆轴颈圆柱面的圆柱度公差为0.01mm ② 圆跳动 同心圆环 半径差0.025 ...
