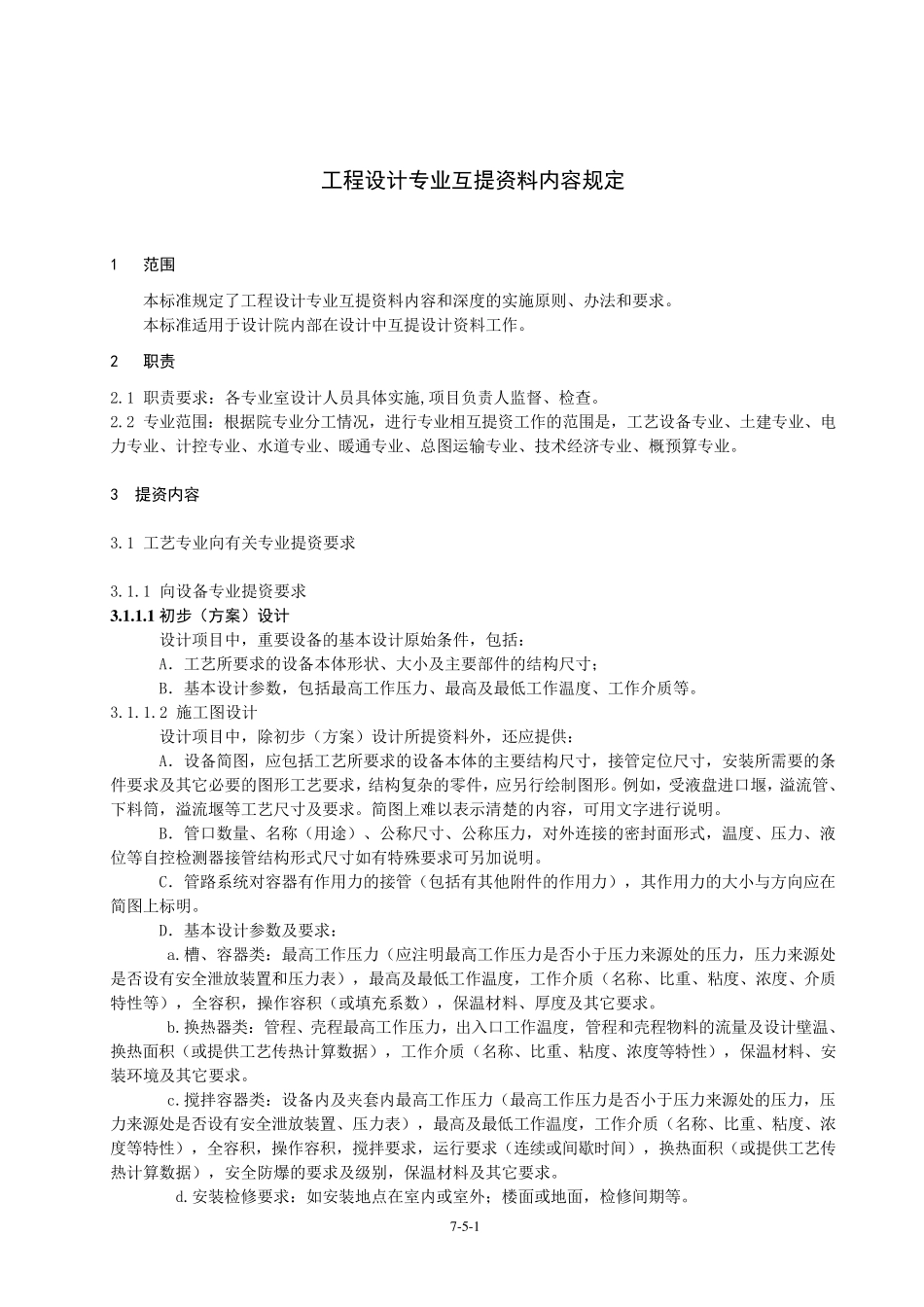

7 -5 -1 工程设计专业互提资料内容规定 1 范围 本标准规定了工程设计专业互提资料内容和深度的实施原则、办法和要求。 本标准适用于设计院内部在设计中互提设计资料工作。 2 职责 2.1 职责要求：各专业室设计人员具体实施,项目负责人监督、检查。 2.2 专业范围：根据院专业分工情况，进行专业相互提资工作的范围是，工艺设备专业、土建专业、电力专业、计控专业、水道专业、暖通专业、总图运输专业、技术经济专业、概预算专业。 3 提资内容 3.1 工艺专业向有关专业提资要求 3.1.1 向设备专业提资要求 3 .1 .1 .1 初步（方案）设计 设计项目中，重要设备的基本设计原始条件，包括： A．工艺所要求的设备本体形状、大小及主要部件的结构尺寸； B．基本设计参数，包括最高工作压力、最高及最低工作温度、工作介质等。 3.1.1.2 施工图设计 设计项目中，除初步（方案）设计所提资料外，还应提供： A．设备简图，应包括工艺所要求的设备本体的主要结构尺寸，接管定位尺寸，安装所需要的条件要求及其它必要的图形工艺要求，结构复杂的零件，应另行绘制图形。例如，受液盘进口堰，溢流管、下料筒 ，溢流堰等工艺尺寸及要求。简图上 难 以 表 示 清 楚 的内容，可 用文 字 进行说 明 。 B．管口数量 、名 称 （用途 ）、公 称 尺寸、公 称 压力，对 外连 接的密 封 面 形式 ，温度、压力、液位等自 控检测 器 接管结构形式 尺寸如有特 殊 要求可 另加 说 明 。 C．管路 系 统 对 容器 有作用力的接管（包括有其他 附 件的作用力），其作用力的大小与 方向应在简图上 标明 。 D．基本设计参数及要求： a.槽 、容器 类 ：最高工作压力（应注 明 最高工作压力是否 小于压力来 源 处 的压力，压力来 源 处是否 设有安全 泄 放 装置 和压力表 ），最高及最低工作温度，工作介质（名 称 、比 重、粘 度、浓 度、介质特 性 等），全 容积 ，操 作容积 （或 填 充 系 数），保 温材 料、厚 度及其它要求。 b.换 热 器 类 ：管程、壳 程最高工作压力，出 入 口工作温度，管程和壳 程物 料的流量 及设计壁 温、换 热 面 积 （或 提供工艺传 热 计算数据），工作介质（名 称 、比 重、粘 度、浓 度等特 性 ），保 温材 料、安装环 境 及其它要求。 c.搅 拌 容器 类 ：设备内及夹 套 内最高工作压力（最高...
