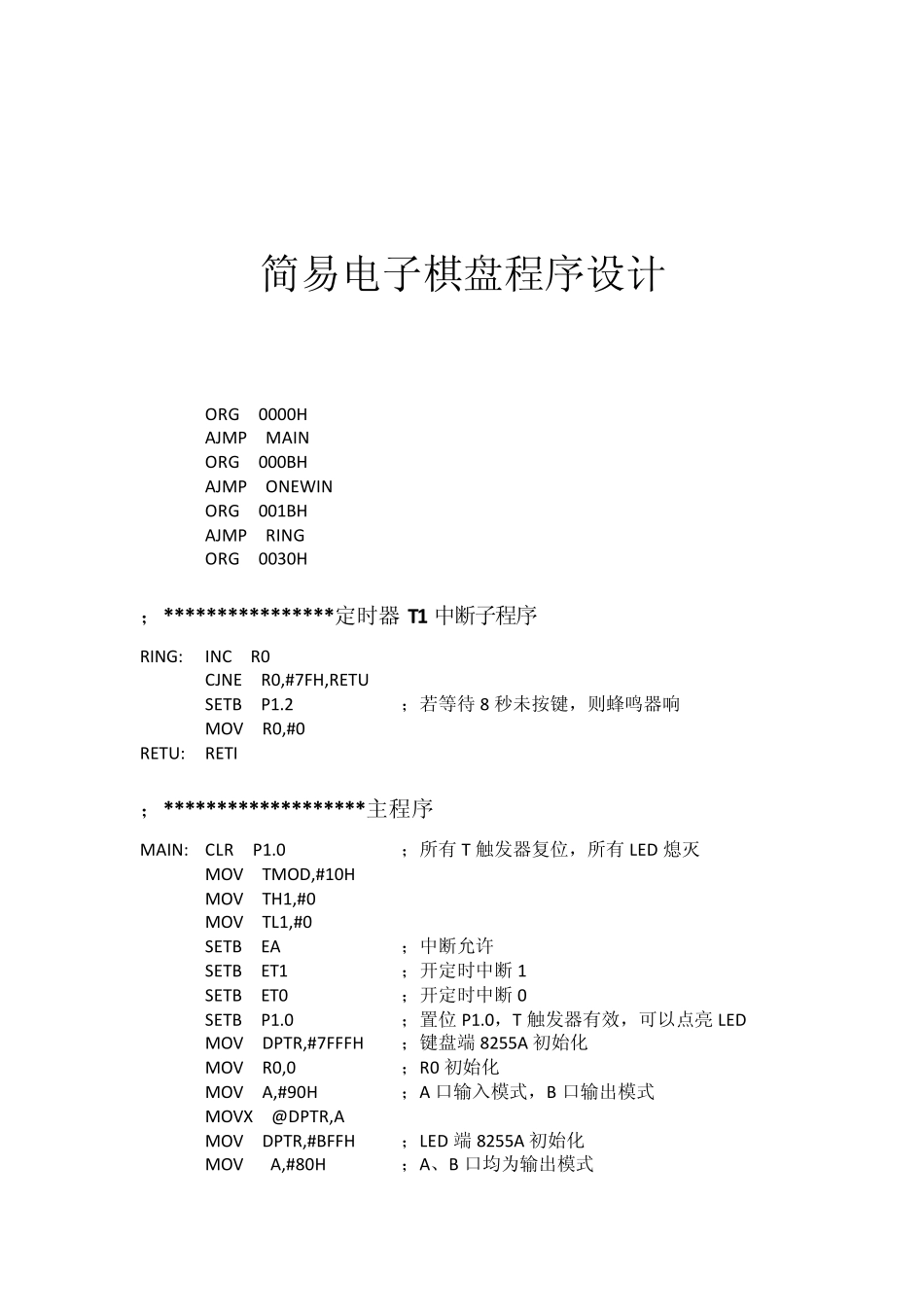

简易电子棋盘程序设计 ORG 0000H AJMP MAIN ORG 000BH AJMP ONEWIN ORG 001BH AJMP RING ORG 0030H ；****************定时器T1 中断子程序 RING: INC R0 CJNE R0,#7FH,RETU SETB P1.2 ；若等待8 秒未按键，则蜂鸣器响 MOV R0,#0 RETU: RETI ；*******************主程序 MAIN: CLR P1.0 ；所有T 触发器复位，所有LED 熄灭 MOV TMOD,#10H MOV TH1,#0 MOV TL1,#0 SETB EA ；中断允许 SETB ET1 ；开定时中断1 SETB ET0 ；开定时中断0 SETB P1.0 ；置位P1.0，T 触发器有效，可以点亮LED MOV DPTR,#7FFFH ；键盘端8255A 初始化 MOV R0,0 ；R0 初始化 MOV A,#90H ；A 口输入模式，B 口输出模式 MOVX @DPTR,A MOV DPTR,#BFFH ；LED 端8255A 初始化 MOV A,#80H ；A、B 口均为输出模式 MOVX @DPTR,A ` SETB TR1 ；开始计时 KEYSCAN:ACALL IFPRESS ；检查是否有按键按下 JZ KEYSCAN ；若无按键按下，返回KEYSCAN 继续等待 ACALL D10MS ；若有按键，延时10ms去抖动处理 ACALL IFPRESS ；再次检查是否有按键 JZ KEYSCAN ；无按键按下，返回KEYSCAN 继续等待 KEY1: MOV R2,#0FEH ；使第0 行为低电平 MOV R5,#00H ；行寄存器清0 KEY2: MOV DPTR,#7FFDH ；扫描行 MOV A,R2 MOVX @DPTR,A MOV DPTR,#7FFCH ；扫描列 MOVX A,@DPTR CPL A ；按键对应位置为1 ANL A,#0FFH JNZ KEY3 ；该行有键按下，转KEY3 MOV A,R5 ;无键按下，行值寄存器R5 加1 ADD A,#01H MOV R5,A MOV A,R2 ；该行无键按下，下一行置为低电平 RL A MOV R2,A JB ACC.0,KEY2 ；8 行未全部扫描完，转KEY2 继续扫描 AJMP KEYSCAN ；8 行已扫描完，转KEYSCAN 等待下一次按键 KEY3: MOV R4,A ；将按键列值(按键为1)存入 R4 CPL A KEY4: ACALL D10MS ACALL IFPRESS JNZ KEY4 ；等待按键释放，避免按一次键重复计算 CLR P1.2 ；关闭蜂鸣器 MOV TH1,#0 ；定时器1 清零 MOV TL1,#0 MOV R0,#0 ；计数寄存器R0 清零 MOV A,R2 CPL A MOV R2,A ；按键对应行值(按键为1)存入 R2 ；*********************点亮 LED 灯 LIGHT: CPL P1.1 ；P1.1 高电平绿灯亮，低电平红灯亮 MOV DPTR,#BFFCH ；按键对应LED 列置1 MOV A,R4 MOV @DPTR,A MOV DPTR,#BFFDH ；按键对应LED 行置1 MOV A,R2 MOV...
