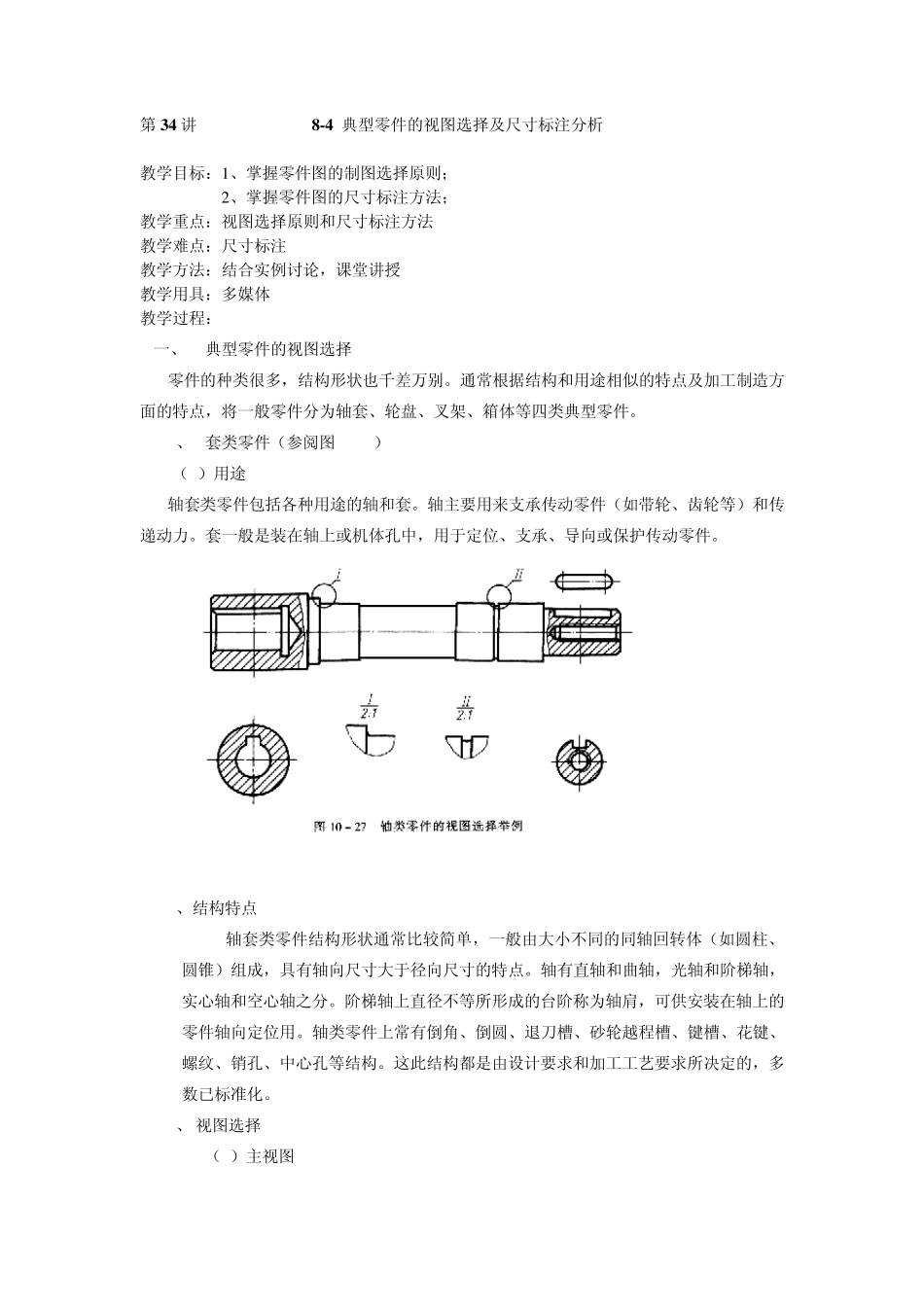

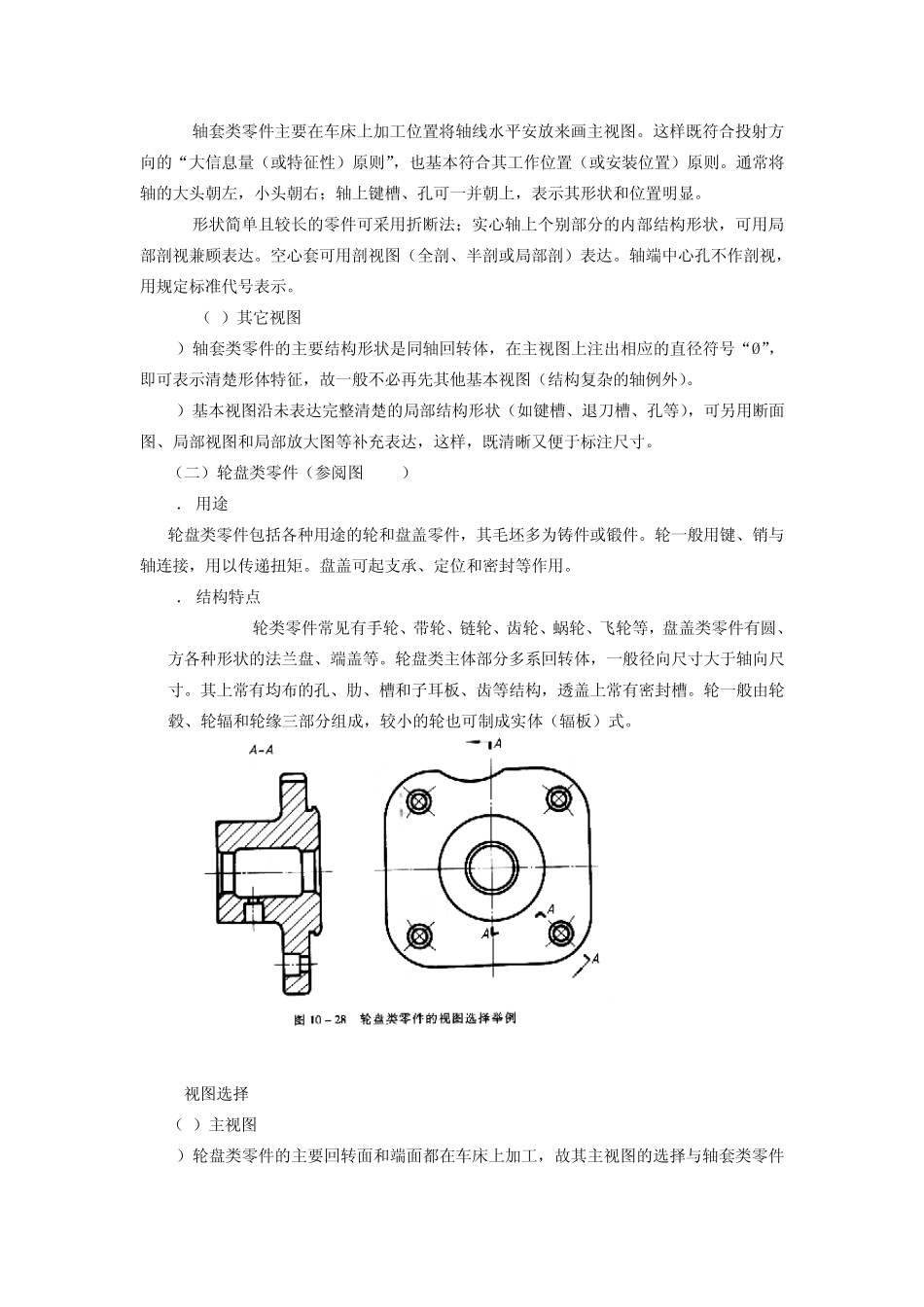

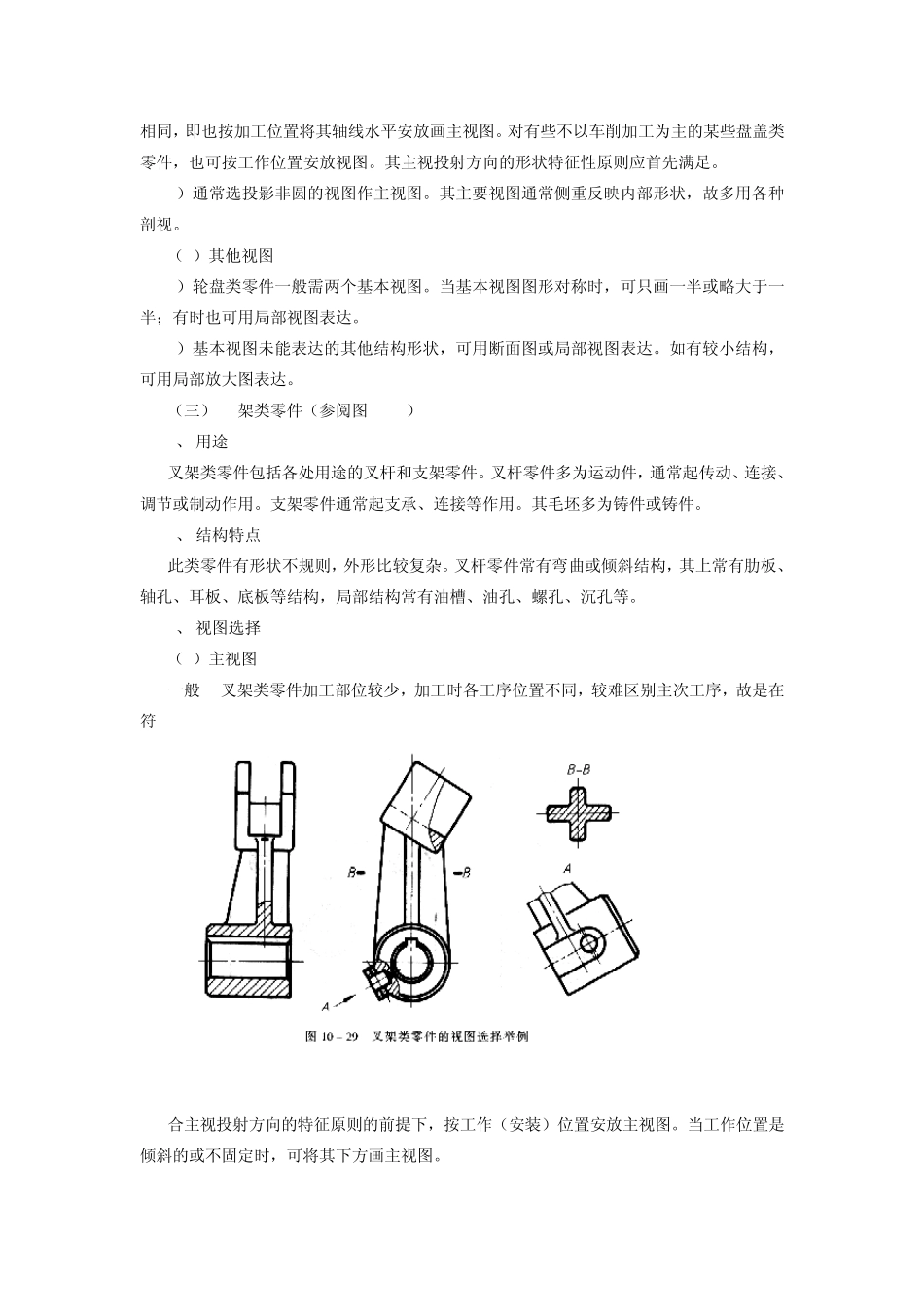

第3 4 讲 8 -4 典型零件的视图选择及尺寸标注分析 教学目标：1 、掌握零件图的制图选择原则； 2 、掌握零件图的尺寸标注方法； 教学重点：视图选择原则和尺寸标注方法 教学难点：尺寸标注 教学方法：结合实例讨论，课堂讲授 教学用具：多媒体 教学过程： 一、 典型零件的视图选择 零件的种类很多，结构形状也千差万别。通常根据结构和用途相似的特点及加工制造方面的特点，将一般零件分为轴套、轮盘、叉架、箱体等四类典型零件。 1、 套类零件（参阅图8-27） （1）用途 轴套类零件包括各种用途的轴和套。轴主要用来支承传动零件（如带轮、齿轮等）和传递动力。套一般是装在轴上或机体孔中，用于定位、支承、导向或保护传动零件。 2、结构特点 轴套类零件结构形状通常比较简单，一般由大小不同的同轴回转体（如圆柱、圆锥）组成，具有轴向尺寸大于径向尺寸的特点。轴有直轴和曲轴，光轴和阶梯轴，实心轴和空心轴之分。阶梯轴上直径不等所形成的台阶称为轴肩，可供安装在轴上的零件轴向定位用。轴类零件上常有倒角、倒圆、退刀槽、砂轮越程槽、键槽、花键、螺纹、销孔、中心孔等结构。这此结构都是由设计要求和加工工艺要求所决定的，多数已标准化。 2、 视图选择 a) （1）主视图 1) 轴套类零件主要在车床上加工位置将轴线水平安放来画主视图。这样既符合投射方向的“大信息量（或特征性）原则”，也基本符合其工作位置（或安装位置）原则。通常将轴的大头朝左，小头朝右；轴上键槽、孔可一并朝上，表示其形状和位置明显。 2) 形状简单且较长的零件可采用折断法；实心轴上个别部分的内部结构形状，可用局部剖视兼顾表达。空心套可用剖视图（全剖、半剖或局部剖）表达。轴端中心孔不作剖视，用规定标准代号表示。 b) （2）其它视图 1）轴套类零件的主要结构形状是同轴回转体，在主视图上注出相应的直径符号“Ø”，即可表示清楚形体特征，故一般不必再先其他基本视图（结构复杂的轴例外）。 2）基本视图沿未表达完整清楚的局部结构形状（如键槽、退刀槽、孔等），可另用断面图、局部视图和局部放大图等补充表达，这样，既清晰又便于标注尺寸。 （二）轮盘类零件（参阅图8-28） 1． 用途 轮盘类零件包括各种用途的轮和盘盖零件，其毛坯多为铸件或锻件。轮一般用键、销与轴连接，用以传递扭矩。盘盖可起支承、定位和密封等作用。 2． 结构特点 轮类零件常见有手轮、带轮、链轮、齿轮、蜗轮、飞轮等，盘盖类零...
