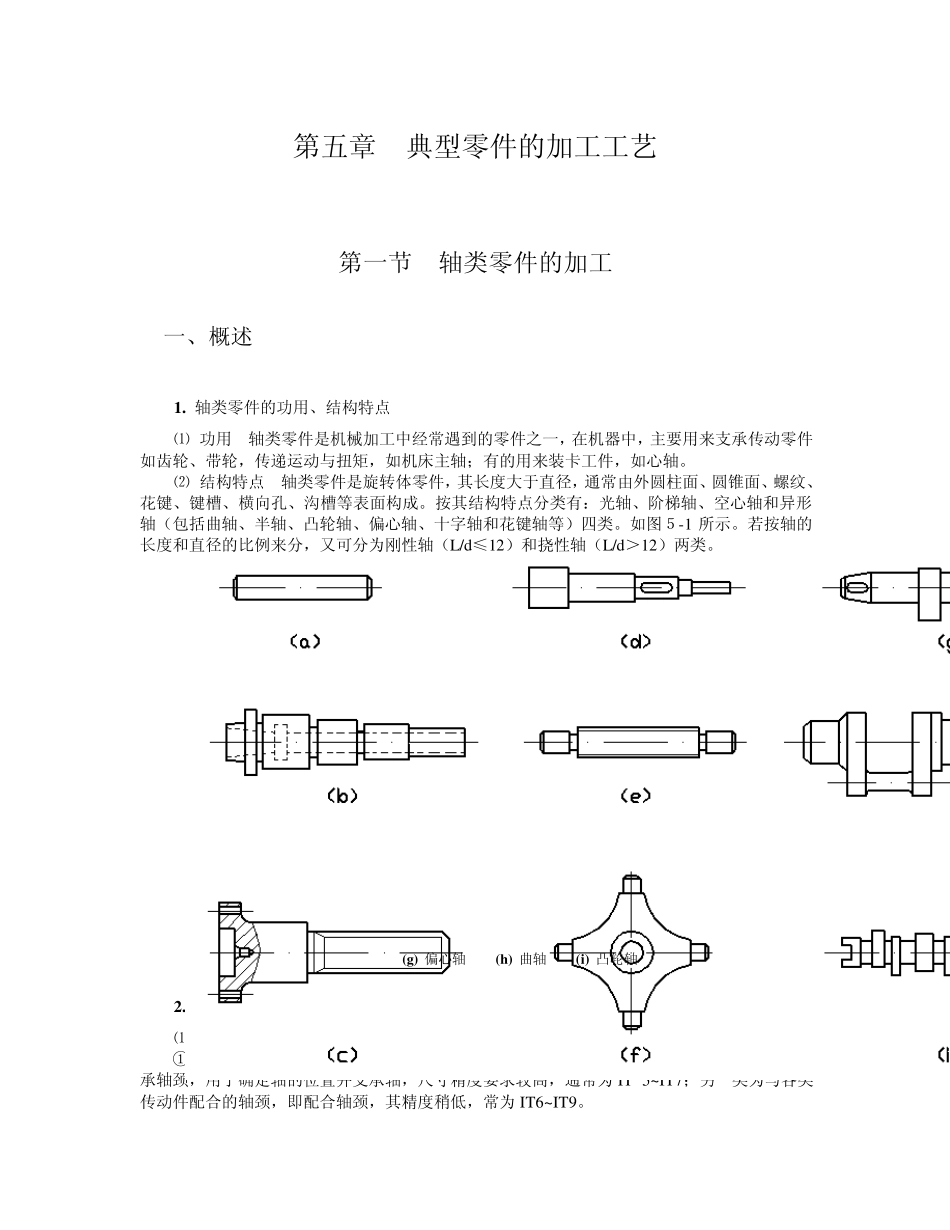

第五章 典型零件的加工工艺 第一节 轴类零件的加工 一、概述 1. 轴类零件的功用、结构特点 ⑴ 功用 轴类零件是机械加工中经常遇到的零件之一，在机器中，主要用来支承传动零件如齿轮、带轮，传递运动与扭矩，如机床主轴；有的用来装卡工件，如心轴。 ⑵ 结构特点 轴类零件是旋转体零件，其长度大于直径，通常由外圆柱面、圆锥面、螺纹、花键、键槽、横向孔、沟槽等表面构成。按其结构特点分类有：光轴、阶梯轴、空心轴和异形轴（包括曲轴、半轴、凸轮轴、偏心轴、十字轴和花键轴等）四类。如图５-1 所示。若按轴的长度和直径的比例来分，又可分为刚性轴（L/d≤12）和挠性轴（L/d＞12）两类。 2. 轴类零件的主要技术要求 ⑴ 加工精度 ① 尺寸精度 轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT 5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。 图5－1 轴的种类 (a) 光轴 (b) 空心轴 (c) 半轴 (d) 阶梯轴 (e) 花键轴 (f) 十字轴 (g) 偏心轴 (h) 曲轴 (i) 凸轮轴 ② 形状精度 主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。 ③ 相互位置精度 包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。 ⑵ 表面粗糙度 轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。支承轴颈常为 0.2~ 1.6μ m，传动件配合轴颈为 0.4~ 3.2μ m。 3. 轴类零件的材料、毛坯及热处理 ⑴ 轴类零件材料 常用 45 钢，精度较高的轴可选用 40Cr、轴承钢 GCr15、弹簧钢 65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr 等低碳合金钢或38CrMoAl氮化钢。 ⑵ 轴类毛坯 常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。 (3) 轴类零件的热处理 锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。 调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。 表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形...
