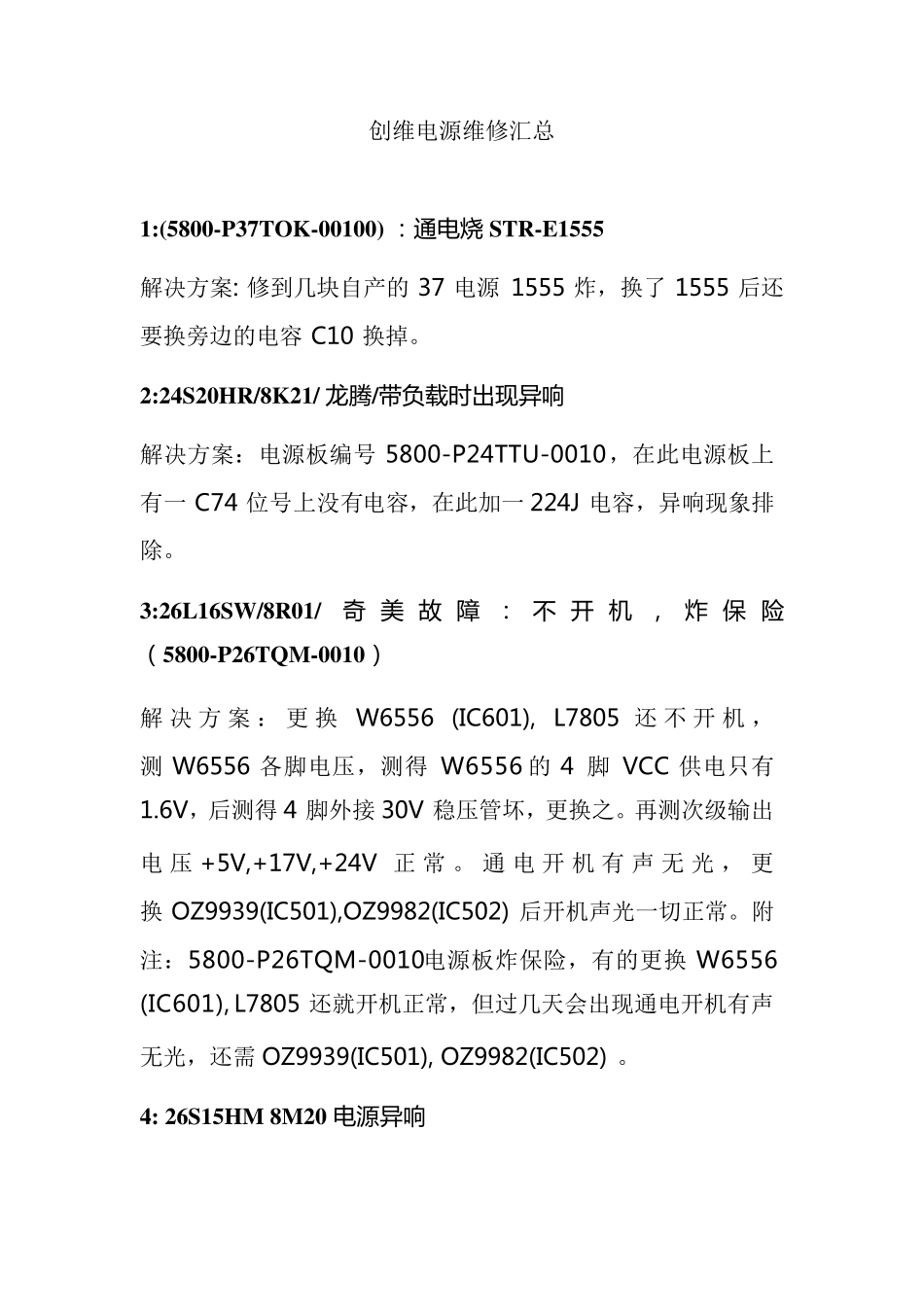

创维电源维修汇总_第1页
1/12

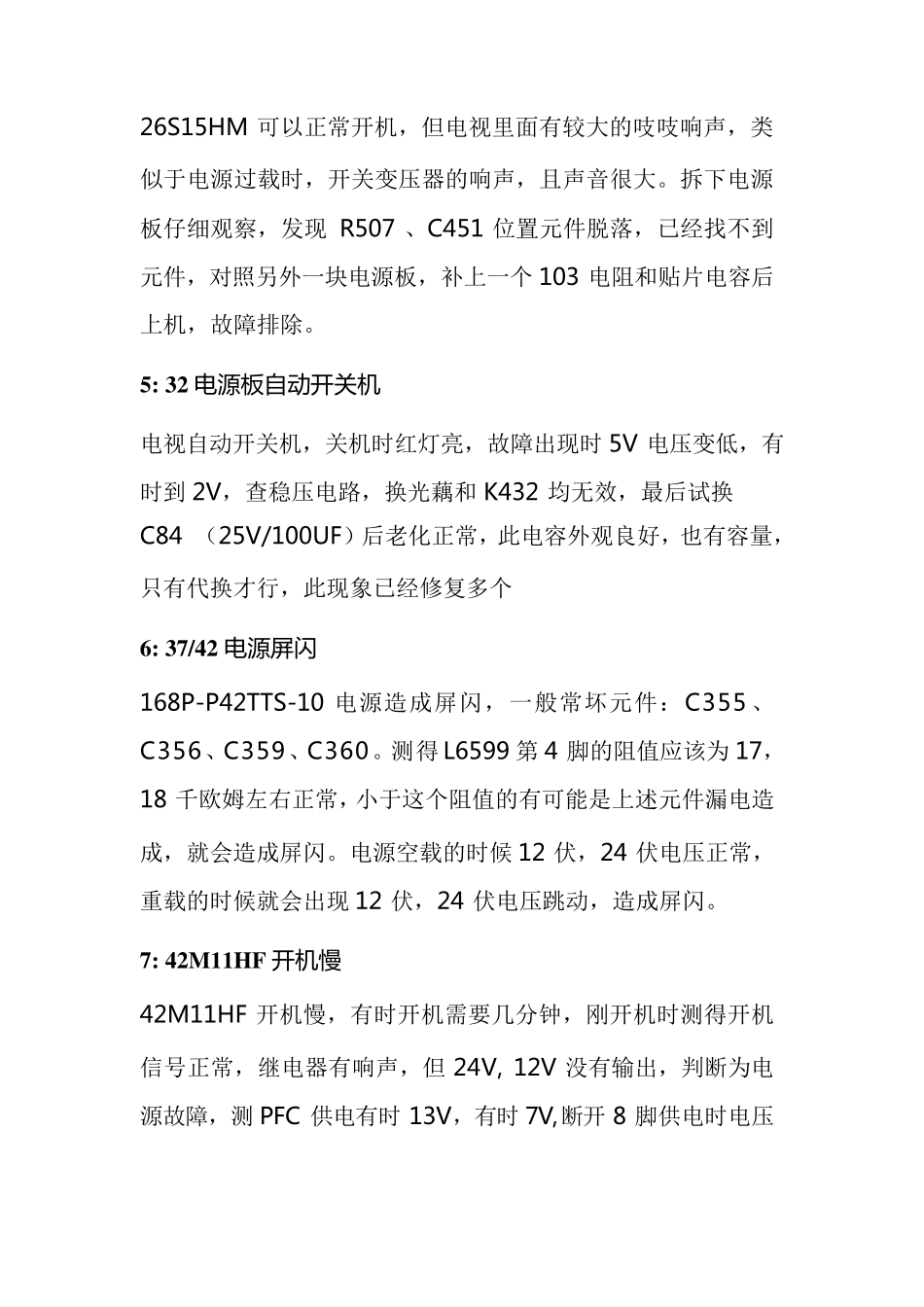

创维电源维修汇总_第2页
2/12

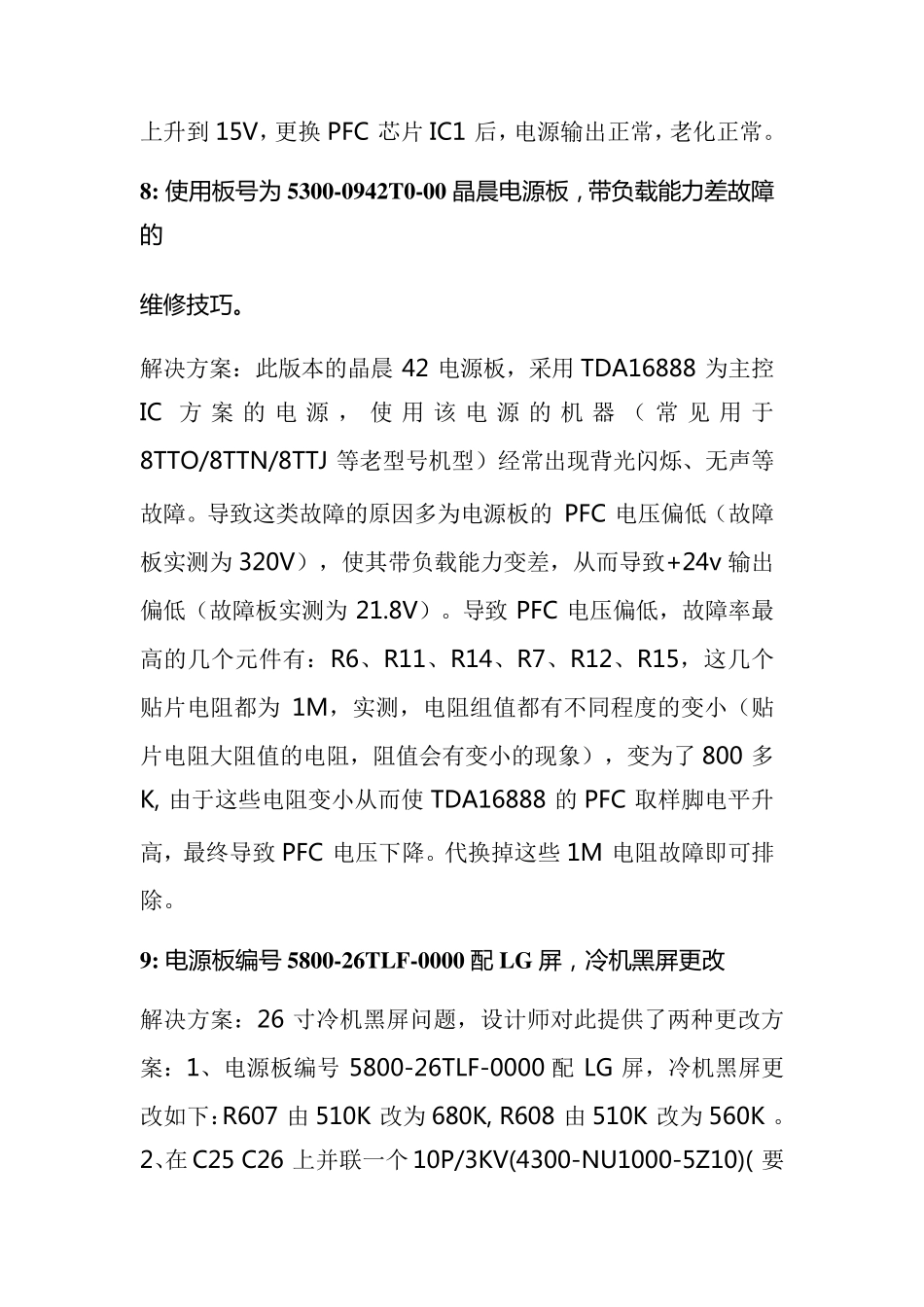

创维电源维修汇总_第3页
3/12
创维电源维修汇总 1:(5800-P37TOK-00100) : 通 电 烧 STR-E1555 解决方案: 修到几块自产的 37 电源1555 炸,换了 1555 后还要换旁边的电容 C10 换掉。 2:24S20HR/8K21/ 龙 腾 /带 负 载 时 出 现 异 响 解决方案:电源板编号 5800-P24TTU-0010 ,在此电源板上有一 C74 位号上没有电容,在此加一 224J 电容,异响现象排除。 3:26L16SW /8R01/ 奇美故障:不 开 机 , 炸 保 险(5800-P26TQM-0010) 解决方案: 更 换W6556 (IC601), L7805 还不 开 机 ,测 W6556 各脚电压,测得 W6556 的 4 脚 VCC 供电只有1.6V,后测得 4 脚外接 30V 稳压管坏,更换之。再测次级输出电压 +5V,+17V,+24V 正 常 。 通 电开 机 有 声 无 光 ,更换 OZ9939(IC501),OZ9982(IC502) 后开机声光一切正常。附注:5800-P26TQM-0010 电源板炸保险,有的更换 W6556 (IC601), L7805 还就开机正常,但过几天会出现通电开机有声无光,还需 OZ9939(IC501), OZ9982(IC502) 。 4: 26S15HM 8M20 电 源异 响 26S15HM 可以正常开机,但电视里面有较大的吱吱响声,类似于电源过载时,开关变压器的响声,且声音很大。拆下电源板仔细观察,发现R507 、C451 位置元件脱落,已经找不到元件,对照另外一块电源板,补上一个 103 电阻和贴片电容后上机,故障排除。 5: 32 电 源 板 自 动 开 关机 电视自动开关机,关机时红灯亮,故障出现时5V 电压变低,有时到 2V,查稳压电路,换光藕和 K432 均无效,最后试换C84 (25V/100UF)后老化正常,此电容外观良好,也有容量,只有代换才行,此现象已经修复多个 6: 37/42 电 源 屏闪 168P-P42TTS-10 电源造成屏闪,一般常坏元件:C355 、C356 、C359 、C360 。测得 L6599 第 4 脚的阻值应该为 17,18 千欧姆左右正常,小于这个阻值的有可能是上述元件漏电造成,就会造成屏闪。电源空载的时候 12 伏,24 伏电压正常,重载的时候就会出现12 伏,24 伏电压跳动,造成屏闪。 7: 42M 11HF 开 机慢 42M11HF 开机慢,有时开机需要几分钟,刚开机时测得开机信号正常,继电器有响声,但24V, 12V 没有输出,判断为电源故障,测 PFC 供电有时13V,有时7V,断开8 脚供电时电压 上升到15V,更换PFC 芯片IC1 后,电源输出正常,老化正常。 8: 使 用 板 号 为 5300-0942T0-00 晶 晨 电 源 板 , ...
