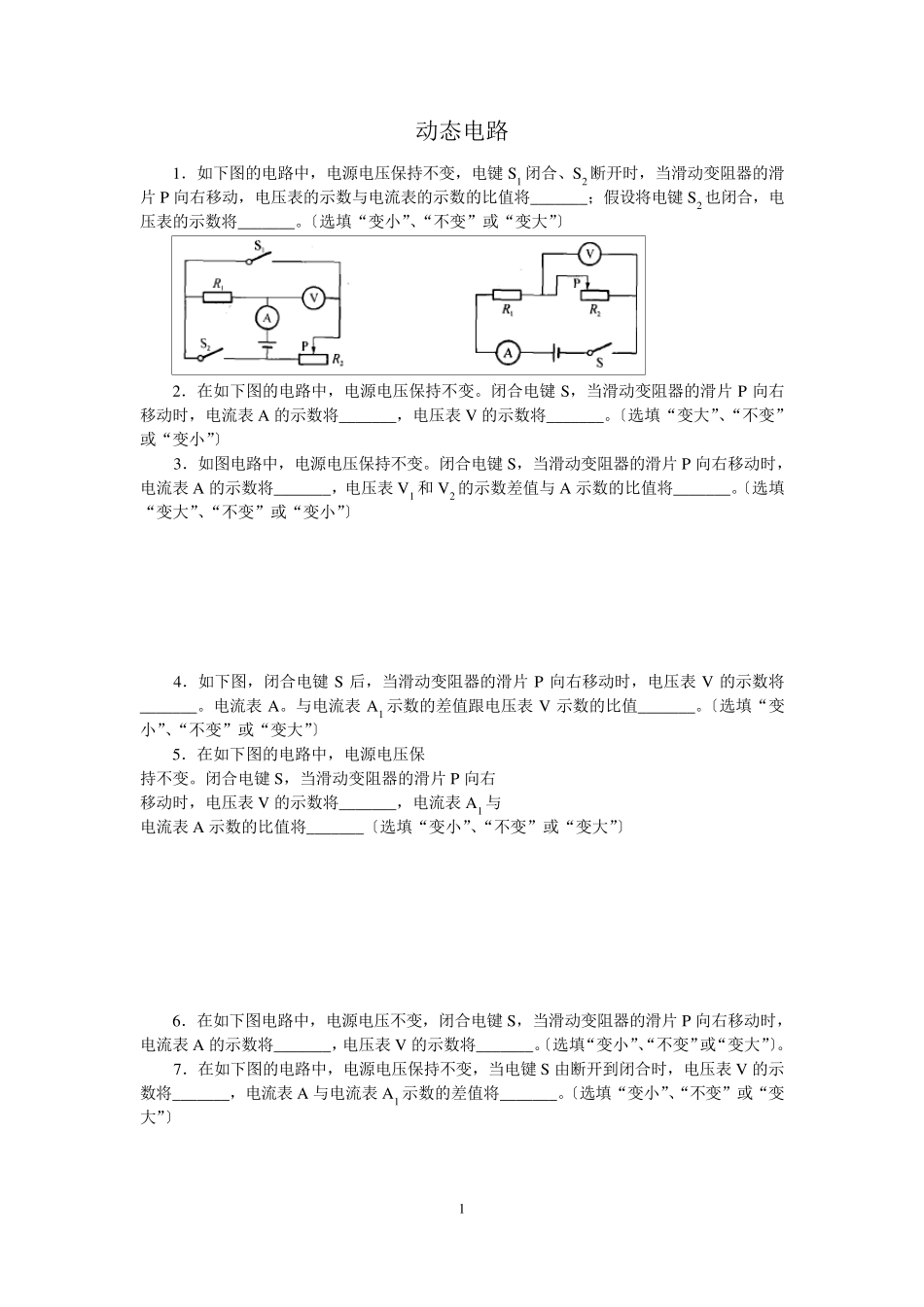

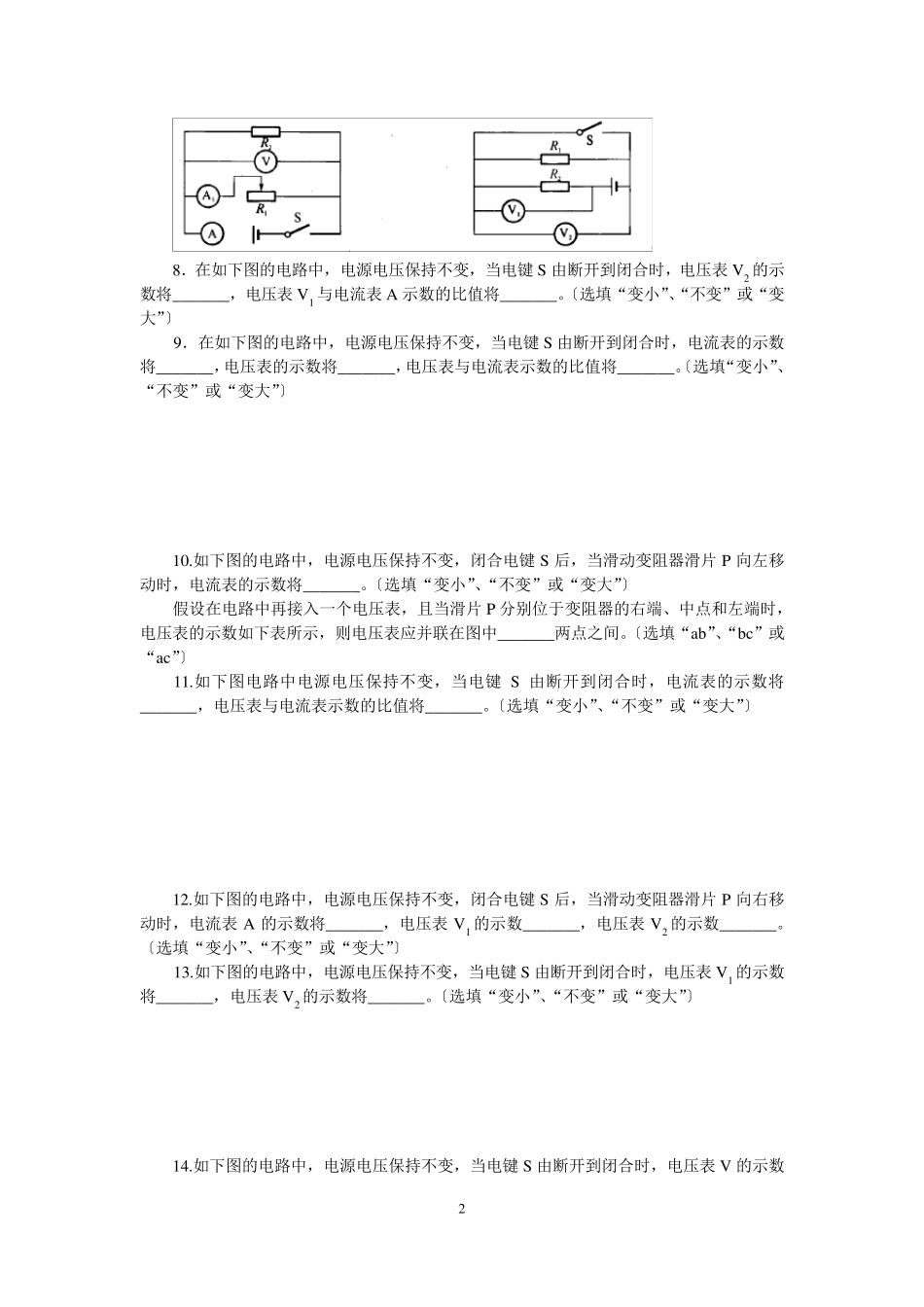

1 动态电路 1．如下图的电路中，电源电压保持不变，电键S1 闭合、S2 断开时，当滑动变阻器的滑片P 向右移动，电压表的示数与电流表的示数的比值将_______；假设将电键S2 也闭合，电压表的示数将_______。〔选填“变小”、“不变”或“变大”〕 2．在如下图的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将_______，电压表V 的示数将_______。〔选填“变大”、“不变”或“变小”〕 3．如图电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将_______，电压表V1 和 V2 的示数差值与A 示数的比值将_______。〔选填“变大”、“不变”或“变小”〕 4．如下图，闭合电键S 后，当滑动变阻器的滑片P 向右移动时，电压表V 的示数将_______。电流表A。与电流表A1 示数的差值跟电压表V 示数的比值_______。〔选填“变小”、“不变”或“变大”〕 5．在如下图的电路中，电源电压保 持不变。闭合电键S，当滑动变阻器的滑片P 向右 移动时，电压表V 的示数将_______，电流表A1 与 电流表A 示数的比值将_______〔选填“变小”、“不变”或“变大”〕 6．在如下图电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将_______，电压表V 的示数将_______。〔选填“变小”、“不变”或“变大”〕。 7．在如下图的电路中，电源电压保持不变，当电键S 由断开到闭合时，电压表V 的示数将_______，电流表A 与电流表A1 示数的差值将_______。〔选填“变小”、“不变”或“变大”〕 2 8．在如下图的电路中，电源电压保持不变，当电键S 由断开到闭合时，电压表V2 的示数将_______，电压表V1 与电流表A 示数的比值将_______。〔选填“变小”、“不变”或“变大”〕 9．在如下图的电路中，电源电压保持不变，当电键S 由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。〔选填“变小”、“不变”或“变大”〕 10.如下图的电路中，电源电压保持不变，闭合电键S 后，当滑动变阻器滑片 P 向左移动时，电流表的示数将_______。〔选填“变小”、“不变”或“变大”〕 假设在电路中再接入一个电压表，且当滑片 P 分别位于变阻器的右端、中点和左端时，电压表的示数如下表所示，则电压表应并联在图中_______两点之间。〔选填“ab”、“bc”或“ac”〕 11.如...
