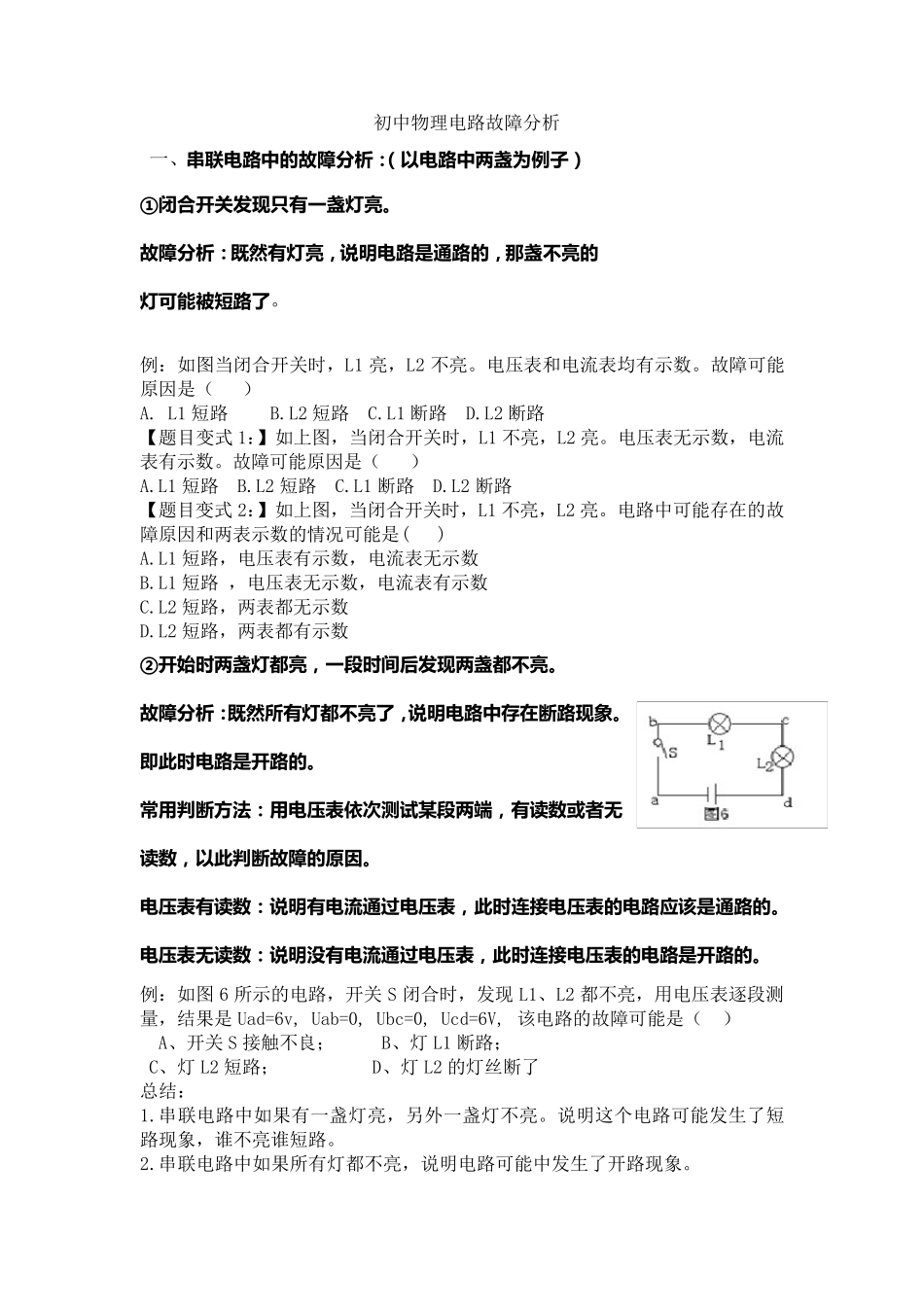

初三物理《电路故障分析》_第1页
1/10

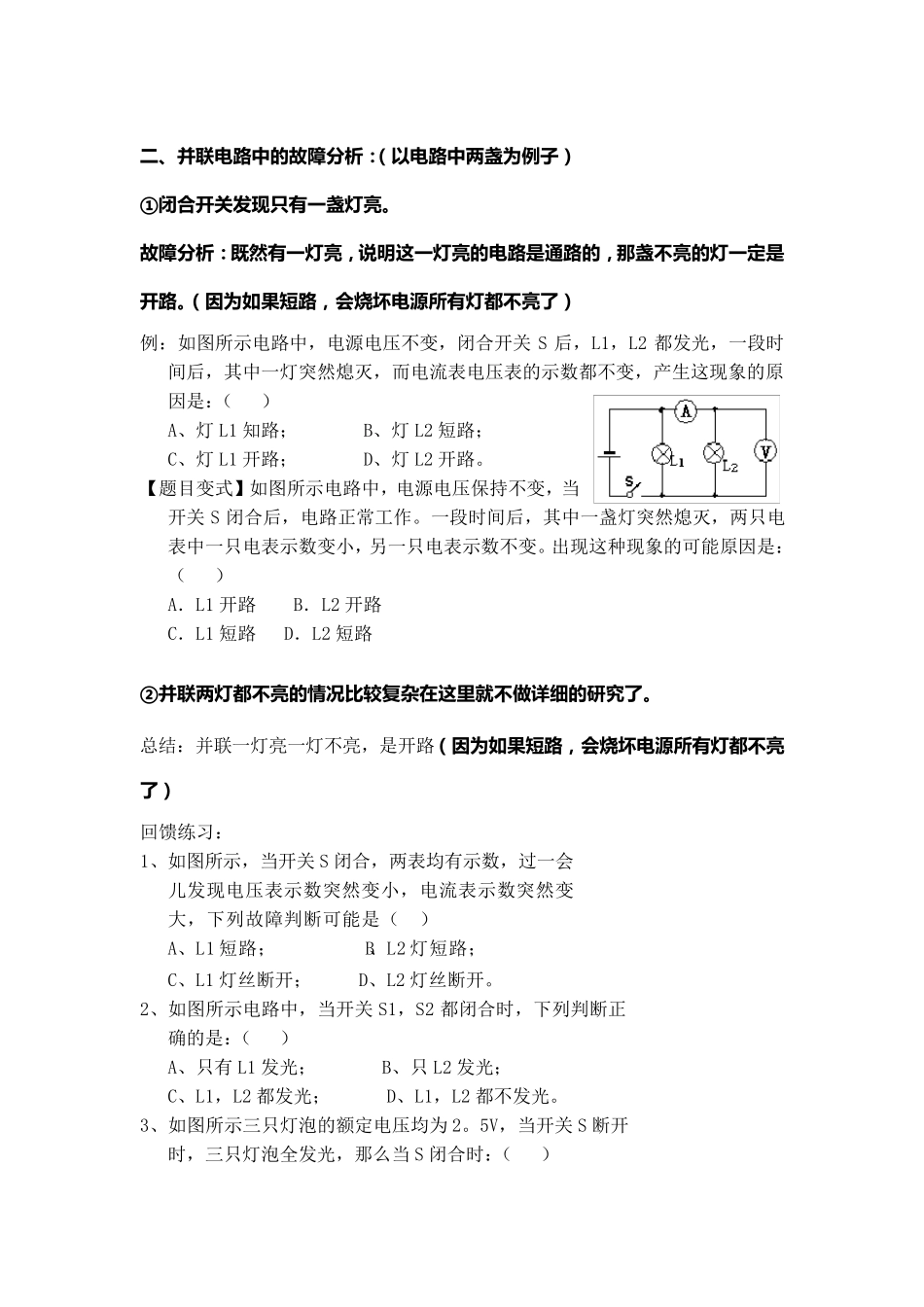

初三物理《电路故障分析》_第2页
2/10

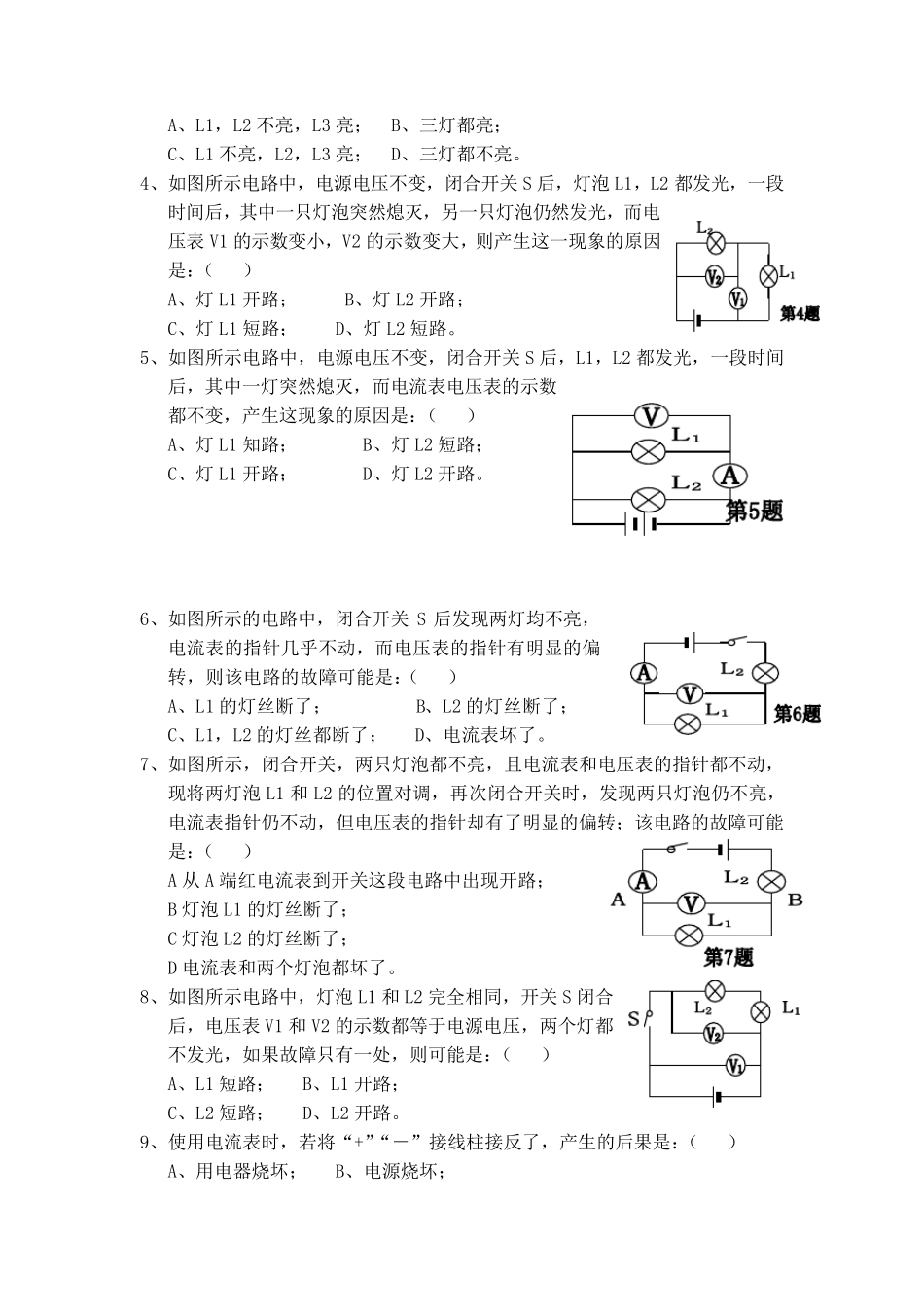

初三物理《电路故障分析》_第3页
3/10
初中物理电路故障分析 一、串 联 电 路 中 的 故 障 分 析 :( 以 电 路 中 两 盏 为 例 子 ) ①闭合开关发现只有一盏 灯亮。 故 障 分 析 : 既然有灯亮,说明电 路 是通路 的 ,那盏 不亮的灯可能被短路 了。 例:如图当闭合开关时,L1 亮,L2 不亮。电压表和电流表均有示数。故障可能原因是( ) A. L1 短路 B.L2 短路 C.L1 断路 D.L2 断路 【题目变式 1:】如上图,当闭合开关时,L1 不亮,L2 亮。电压表无示数,电流表有示数。故障可能原因是( ) A.L1 短路 B.L2 短路 C.L1 断路 D.L2 断路 【题目变式 2:】如上图,当闭合开关时,L1 不亮,L2 亮。电路中可能存在的故障原因和两表示数的情况可能是( ) A.L1 短路,电压表有示数,电流表无示数 B.L1 短路 ,电压表无示数,电流表有示数 C.L2 短路,两表都无示数 D.L2 短路,两表都有示数 ②开始时两 盏 灯都亮,一段时间后发现两 盏 都不亮。 故 障 分 析 : 既然所有灯都不亮了,说明电 路 中 存在断路 现象。即此时电 路 是开路 的 。 常用判断方法: 用电 压表依次测试某段两 端,有读数或者无读数,以 此判断故 障 的 原因。 电 压表有读数: 说明有电 流通过电 压表,此时连接电 压表的 电 路 应该是通路 的 。 电 压表无读数: 说明没有电 流通过电 压表,此时连接电 压表的 电 路 是开路 的 。 例:如图 6 所示的电路,开关 S 闭合时,发现 L1、L2 都不亮,用电压表逐段测量,结果是 Uad=6v, Uab=0, Ubc=0, Ucd=6V, 该电路的故障可能是( ) A、开关 S 接触不良; B、灯 L1 断路; C、灯 L2 短路; D、灯 L2 的灯丝断了 总结: 1.串联电路中如果有一盏灯亮,另外一盏灯不亮。说明这个电路可能发生了短路现象,谁不亮谁短路。 2.串联电路中如果所有灯都不亮,说明电路可能中发生了开路现象。 二 、 并 联 电 路 中 的 故 障 分 析 :( 以 电 路 中 两 盏 为 例 子 ) ①闭合开关发现只有一盏 灯亮。 故 障 分 析 : 既然有一灯亮,说明这一灯亮的 电 路 是通路 的 ,那盏 不亮的 灯一定是开路 。( 因为 如果短路 ,会烧坏电 源所有灯都不亮了) 例:如图所示电路中,电源电压不变,闭合开关S 后,L1,L2 都发光,一段时间后,其中一灯突然熄灭,而电流表电压表的示数都...
