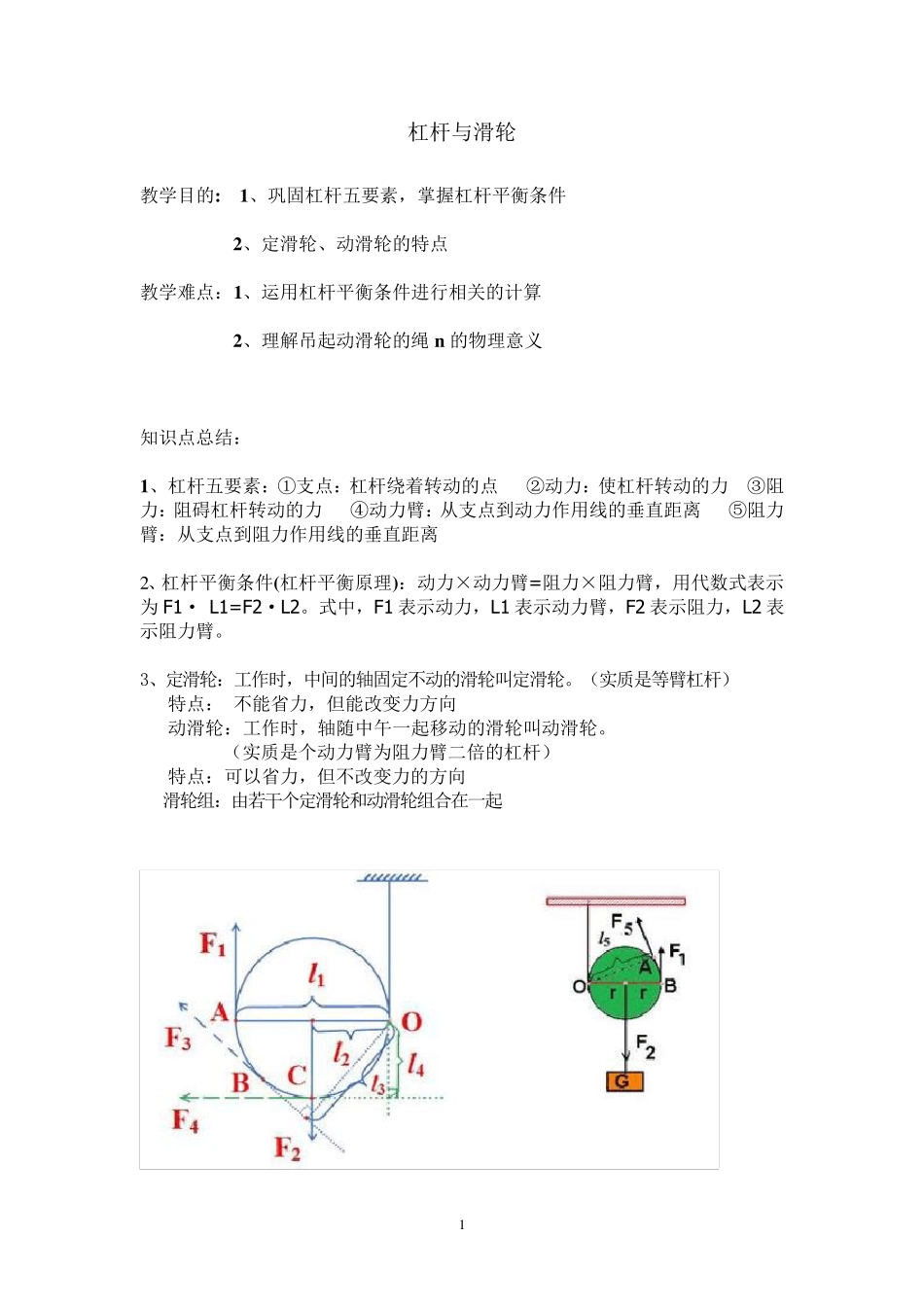

初三物理杠杆,滑轮及功,机械效率经典例题_第1页
1/15

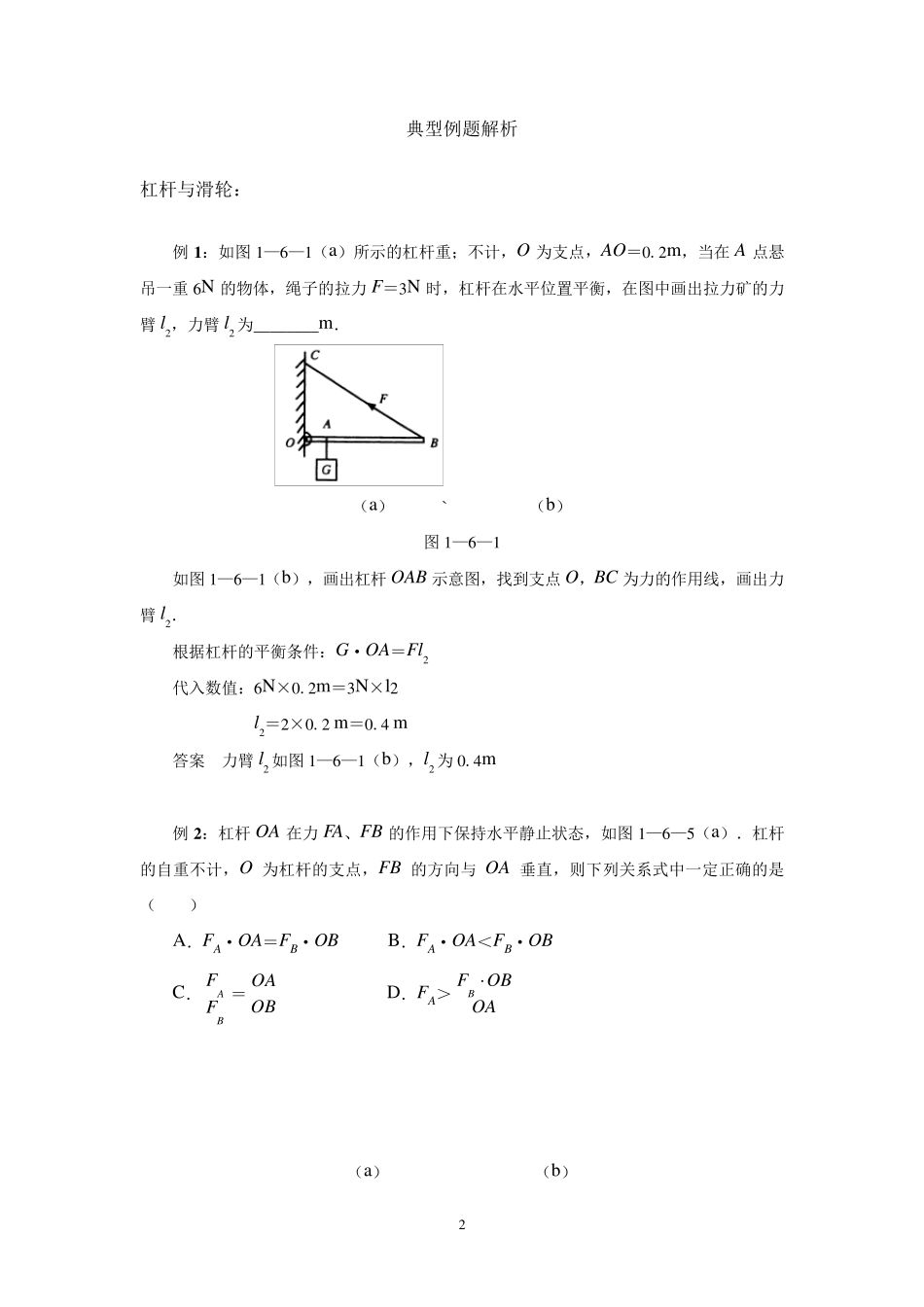

初三物理杠杆,滑轮及功,机械效率经典例题_第2页
2/15

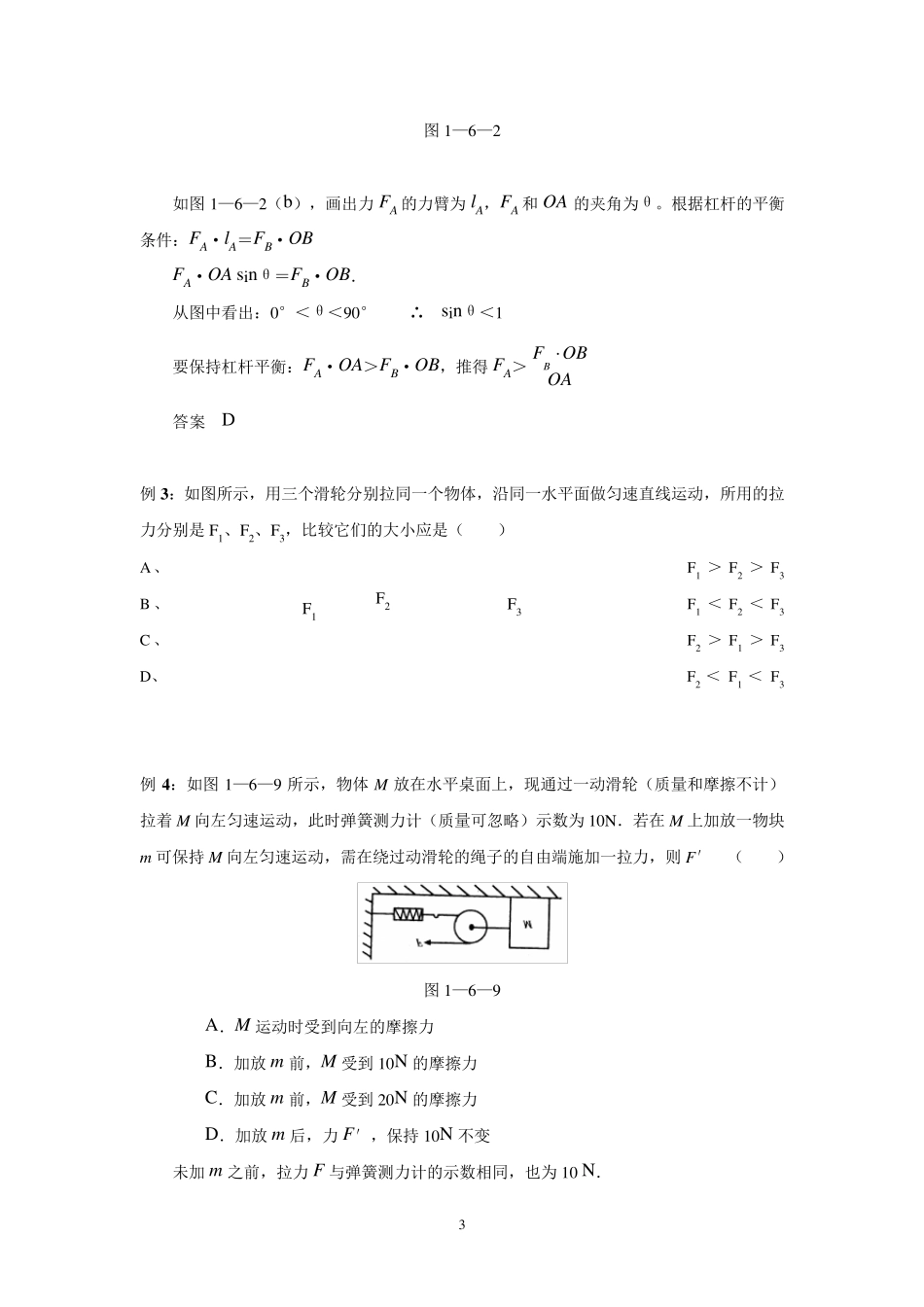

初三物理杠杆,滑轮及功,机械效率经典例题_第3页
3/15
1 杠杆与滑轮 教学目的: 1、巩固杠杆五要素,掌握杠杆平衡条件 2、定滑轮、动滑轮的特点 教学难点:1、运用杠杆平衡条件进行相关的计算 2、理解吊起动滑轮的绳n 的物理意义 知识点总结: 1、杠杆五要素:①支点:杠杆绕着转动的点 ②动力:使杠杆转动的力 ③阻力:阻碍杠杆转动的力 ④动力臂:从支点到动力作用线的垂直距离 ⑤阻力臂:从支点到阻力作用线的垂直距离 2、杠杆平衡条件(杠杆平衡原理):动力×动力臂=阻力×阻力臂,用代数式表示为F1· L1=F2·L2。式中,F1 表示动力,L1 表示动力臂,F2 表示阻力,L2 表示阻力臂。 3、定滑轮:工作时,中间的轴固定不动的滑轮叫定滑轮。(实质是等臂杠杆) 特点: 不能省力,但能改变力方向 动滑轮:工作时,轴随中午一起移动的滑轮叫动滑轮。 (实质是个动力臂为阻力臂二倍的杠杆) 特点:可以省力,但不改变力的方向 滑轮组:由若干个定滑轮和动滑轮组合在一起 2 典型例题解析 杠杆与滑轮: 例1 :如图1—6—1(a)所示的杠杆重;不计,O 为支点,AO=0.2m ,当在A 点悬吊一重6N 的物体,绳子的拉力F=3N 时,杠杆在水平位置平衡,在图中画出拉力矿的力臂l2,力臂l2 为________m . (a) ` (b) 图1—6—1 如图1—6—1(b),画出杠杆OAB 示意图,找到支点O,BC 为力的作用线,画出力臂l2. 根据杠杆的平衡条件:G·OA=Fl2 代入数值:6N×0.2m =3N×l2 l2=2×0.2 m =0.4 m 答案 力臂l2 如图1—6—1(b),l2 为0.4m 例2 :杠杆OA 在力FA、FB 的作用下保持水平静止状态,如图1—6—5(a).杠杆的自重不计,O 为杠杆的支点,FB 的方向与OA 垂直,则下列关系式中一定正确的是 ( ) A.FA·OA=FB·OB B.FA·OA<FB·OB C.BAFF=OBOA D.FA>OAOBFB  (a) (b) 3 图1—6—2 如图1—6—2(b),画出力FA 的力臂为lA,FA 和OA 的夹角为θ。根据杠杆的平衡条件:FA·lA=FB·OB FA·OA sinθ=FB·OB. 从图中看出:0°<θ<90° ∴ sinθ<1 要保持杠杆平衡:FA·OA>FB·OB,推得 FA>OAOBFB  答案 D 例 3 :如图所示,用三个滑轮分别拉同一个物体,沿同一水平面做匀速直线运动,所用的拉力分别是 F1、F2、F3,比较它们的大小应是( ) A、F1 > F2 > F3 B 、F1 < F2 < F3 C 、F2 > F1 > F3 D、 F2 < F1 < F3 例 4 :如图1—6—9 所示,物体 M 放...
