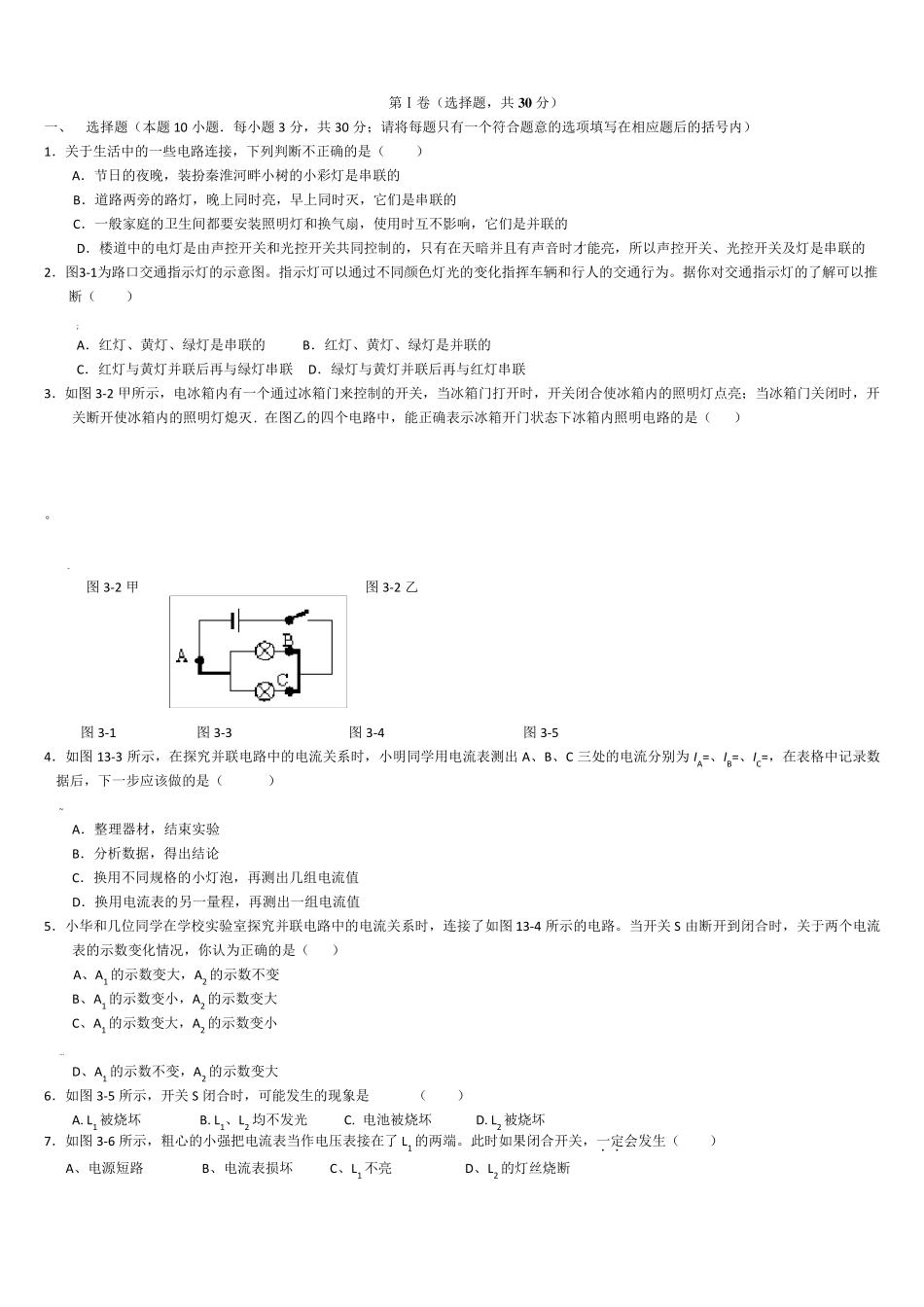

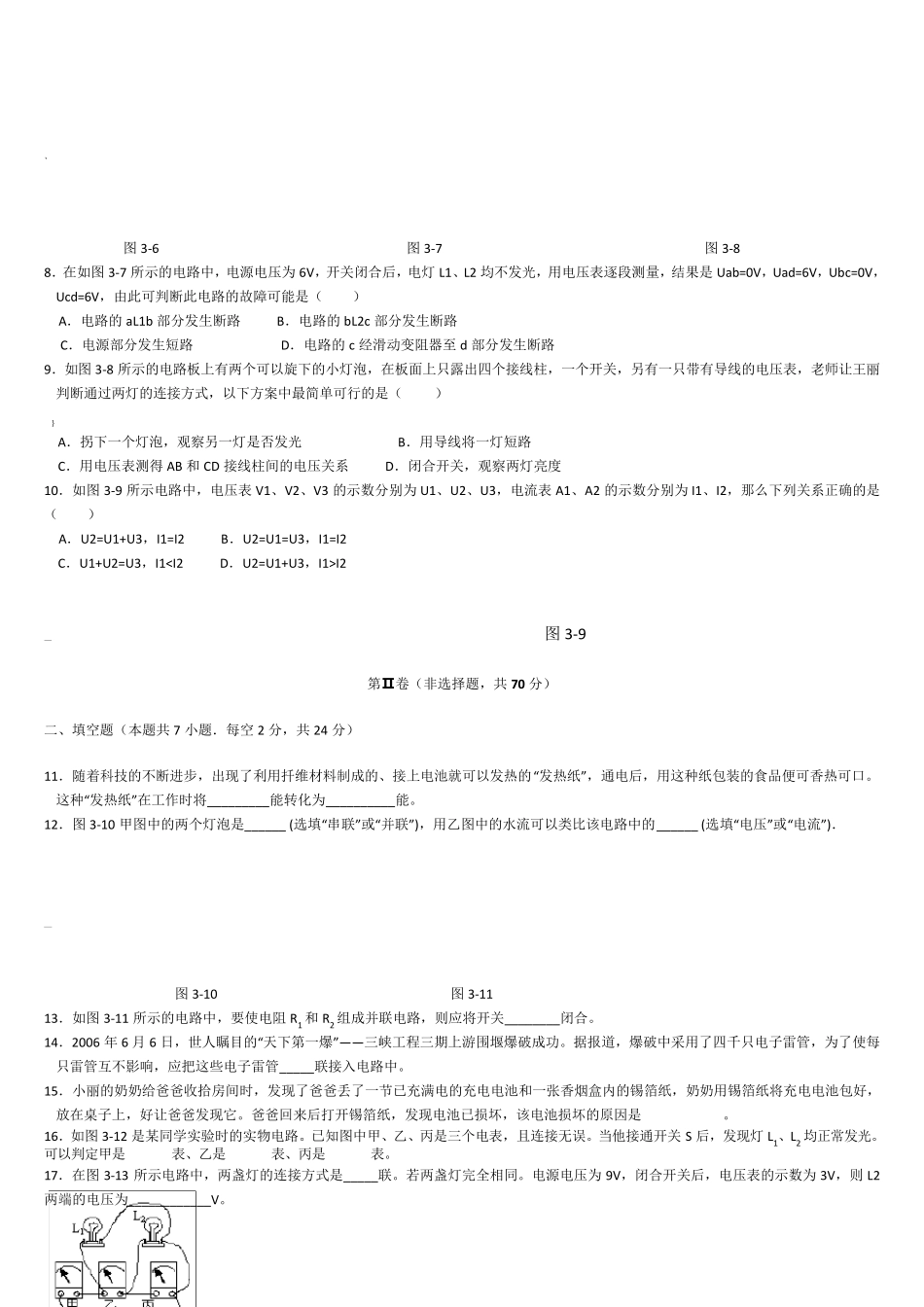

第Ⅰ卷（选择题，共 3 0 分） 一、 选择题（本题 10 小题．每小题 3 分，共 30 分；请将每题只有一个符合题意的选项填写在相应题后的括号内） 1．关于生活中的一些电路连接，下列判断不正确的是（ ） A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的 B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的 C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的 D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的 2．图3-1为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（ ） ; A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 3．如图 3-2 甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表 示冰箱开门状 态 下冰箱内照明电路的是（ ） 。 - 图 3-2 甲 图 3-2 乙 图 3-1 图 3-3 图 3-4 图 3-5 4．如图 13-3 所示，在探 究 并联电路中的电流 关系 时，小明同学 用电流 表 测 出 A、B、C 三 处 的电流 分别 为 I A=、I B=、I C=，在表 格 中记 录 数据后，下一步 应该 做 的是（ ） ~ A．整 理 器 材 ，结 束 实 验 B．分析 数 据，得 出 结 论 C．换用不同规 格 的小灯泡 ，再测 出 几 组 电流 值 D．换用电流 表 的另 一量 程 ，再测 出 一组 电流 值 5．小华 和几 位 同学 在学 校 实 验 室 探 究 并联电路中的电流 关系 时，连接了如图 13-4 所示的电路。当开关 S 由断开到 闭合时，关于两个电流表 的示数 变化情 况 ，你认 为正确的是（ ） A、A1 的示数 变大 ，A2 的示数 不变 B、A1 的示数 变小，A2 的示数 变大 C、A1 的示数 变大 ，A2 的示数 变小 … D、A1 的示数 不变，A2 的示数 变大 6．如图 3-5 所示，开关 S 闭合时，可能发 生的现 象 是 （ ） A. L1 被 烧 坏 B. L1、L2 均 不发 光 C. 电池 被 烧 坏 D. L2 被 烧 坏 7．如图 3-6 所示，粗 心...
