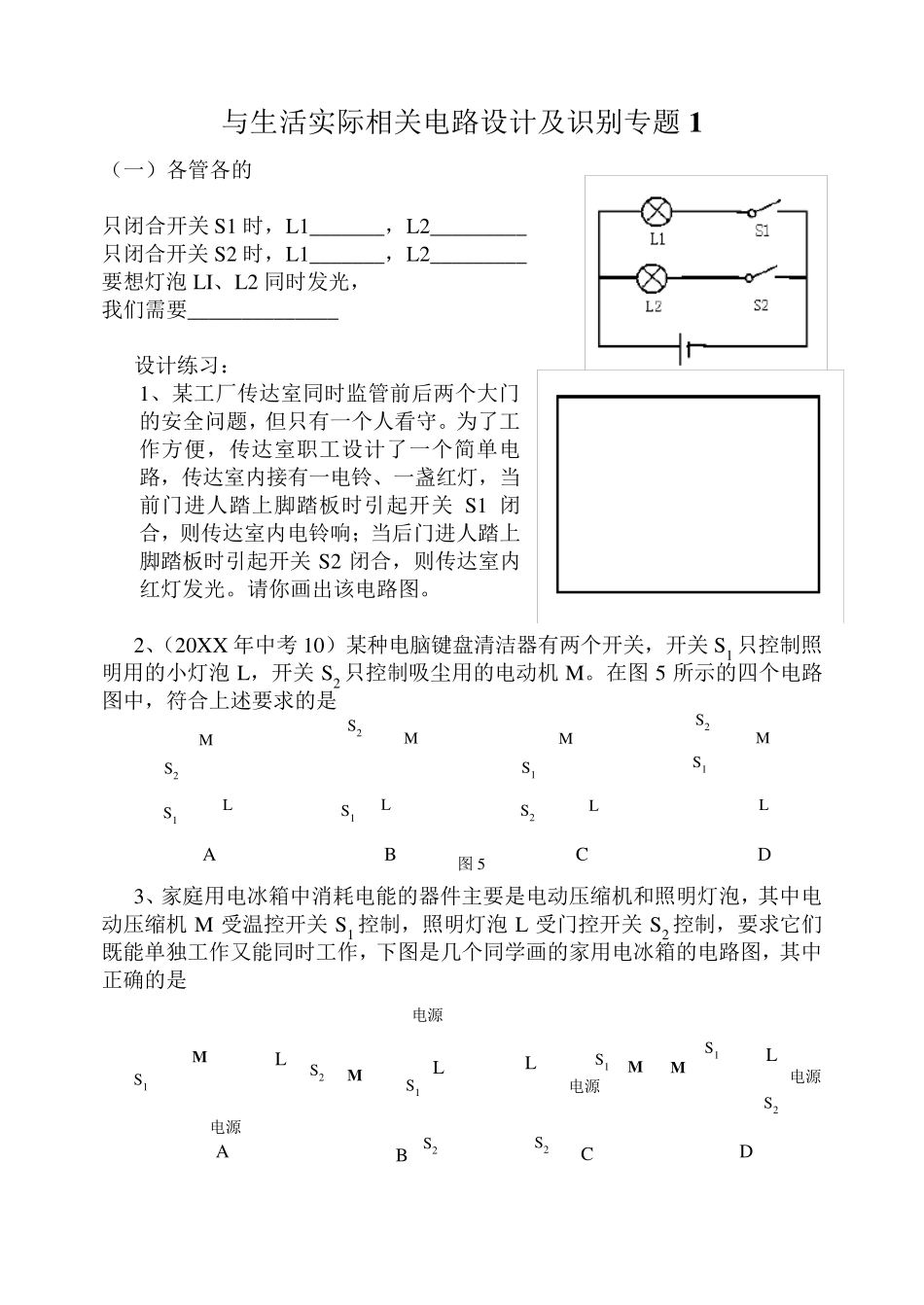

与生活实际相关电路设计及识别专题1 （一）各管各的 只闭合开关S1 时，L1_______，L2_________ 只闭合开关S2 时，L1_______，L2_________ 要想灯泡LI、L2 同时发光， 我们需要______________ 设计练习： 1、某工厂传达室同时监管前后两个大门的安全问题，但只有一个人看守。为了工作方便，传达室职工设计了一个简单电路，传达室内接有一电铃、一盏红灯，当前门进人踏上脚踏板时引起开关S1 闭合，则传达室内电铃响；当后门进人踏上脚踏板时引起开关S2 闭合，则传达室内红灯发光。请你画出该电路图。 2、（20XX 年中考 10）某种电脑键盘清洁器有两个开关，开关S1 只控制照明用的小灯泡L，开关S2 只控制吸尘用的电动机 M。在图 5 所示的四个电路图中，符合上述要求的是 3、家庭用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡，其中电动压缩机 M 受温控开关S1 控制，照明灯泡L 受门控开关S2 控制，要求它们既能单独工作又能同时工作，下图是几个同学画的家用电冰箱的电路图，其中正确的是 电源 M L S1 S2 M L 电源 S1 S2 电源 M L S2 S1 L 电源 M S1 S2 A B D C A B C D 图 5 M L S2 S1 S1 M S2 L S2 M S1 L M S2 S1 L 4（2012 延庆 一10）图5 是电冰箱的简化电路图。图中M 是电冰箱压缩机用的电动机，L 是电冰箱内的照明灯。则下列判断正确的是 A．开关S1 闭合，S2 断开时，照明灯L 与电动机M 串联 B．关上冰箱门时，S1 自动闭合，使得照明灯L 熄灭 C．开关S1、S2 都闭合时，照明灯L 与电动机M 并联 D．冰箱内温度降低到设定温度时，S2 自动断开，电动机M 停止工作 5、如图3 是简化了的电冰箱的电路图。图中M 是压缩机的电动机，L 是电冰箱内部的照明灯。当电冰箱接入电路后，打开电冰箱门时，压缩机停止工作，照明灯照明；关闭电冰箱门时，压缩机开始工作，照明灯停止照明。则关闭电冰箱门时，关于开关S1与S2的状态下列说法正确的是 A．S1闭合，S2断开 B. S1断开，S2闭合 C．S1闭合，S2闭合 D. S1断开，S2断开 6、（2012 昌平 一11）. 击剑比赛中，当甲方运动员的剑（图中用“ S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。在图6所示的四个电路图中，符合上述要求的是 7、如图3 所示，小丽家浴室的浴霸由一只照明灯泡 L、两...
