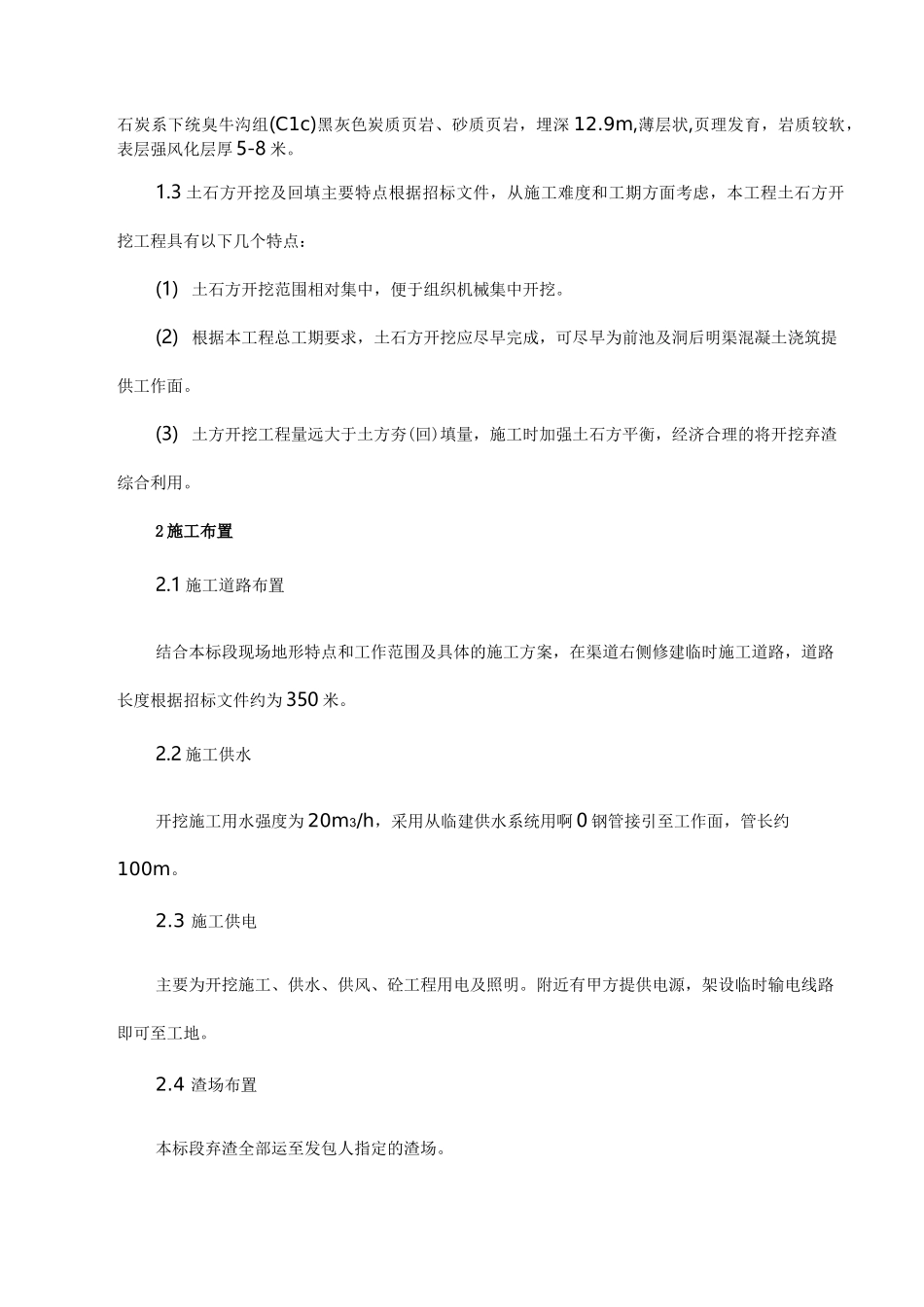

水利明渠工程施工方案_第2页
2/21
水利明渠工程施工方案_第3页
3/21
水利明渠工程施工方案一、土石方开挖及填筑工程1 概述1.1 工程概况本标段土石方开挖、填筑工程主要包括:隧洞后明渠段、压力前池、泄水陡槽及排洪涵洞的基础开挖、回填和填筑。土石方开挖共 13266ms,土石方回填 5822 万 m3。1.2 工程地质条件隧洞后明渠段自桩号 3+685 开始,在桩号 3+829.9 处至前池渐变段,全长 144.9 米。全部座落在山前三级阶地下缘,地形相对宽阔,针对与渠线垂直方向坡降较大的特点,引水渠采用梯形设计引水面加重力墩墙的复式断面。地段为全断面深挖方,该渠段位于 IV 级阶地近前缘,第一层为第四系全新统坡积(Q4di)泥质砂砾石,厚度 5-7.6 米,第二层为第四系上更新统冲洪积阶地砂砾石(Q3api),埋深在 5-7.6m,厚度在 4-5.6m。渠道横跨 3 条冲沟,冲沟口宽 26-32 米,深 8-10 米,施工期须作防洪准备。在桩号 3+829.9 处接压力前池,泄水陡槽从前池侧槽接至上游红沟内。前池与进水压力管夹角 123 度,前池总长 23 米,最大挖深 13 米,水平方向挖进 23.4 米,泄水陡槽 98 米,压力管线220 米,泄水陡槽长度 98 米。消能高差 17 米溢洪道建筑物布置在地形相对平缓的阶地槽谷段,沿溢洪段总体地形是南、北段高、中间低,东边高西边低。地表高程进口段 315~320m,往下槽谷中部相对较低,为 300~310m,挑流鼻坎段 310~316m。前池及泄水陡槽位于 IV 级阶地近前缘,第一层为第四系全新统坡积(Q4di)泥质砂砾石,厚度 5-7.6 米,第二层为第四系上更新统冲洪积阶地砂砾石(Q3api),埋深在 7.6m,厚度在 5.6m。青灰色,砂约占 10%,砾石 35%,卵石 55%。底部为基岩-石炭系下统臭牛沟组(C1c)黑灰色炭质页岩、砂质页岩,埋深 12.9m,薄层状,页理发育,岩质较软,表层强风化层厚 5-8 米。1.3 土石方开挖及回填主要特点根据招标文件,从施工难度和工期方面考虑,本工程土石方开挖工程具有以下几个特点:(1) 土石方开挖范围相对集中,便于组织机械集中开挖。(2) 根据本工程总工期要求,土石方开挖应尽早完成,可尽早为前池及洞后明渠混凝土浇筑提供工作面。(3) 土方开挖工程量远大于土方夯(回)填量,施工时加强土石方平衡,经济合理的将开挖弃渣综合利用。2 施工布置2.1 施工道路布置结合本标段现场地形特点和工作范围及具体的施工方案,在渠道右侧修建临时施工道路,道路长度根据招标文件约为 350 米。2.2 施工供水开挖施工用水强度为 20m3/h,采用从临建供水系统用啊 0 ...
