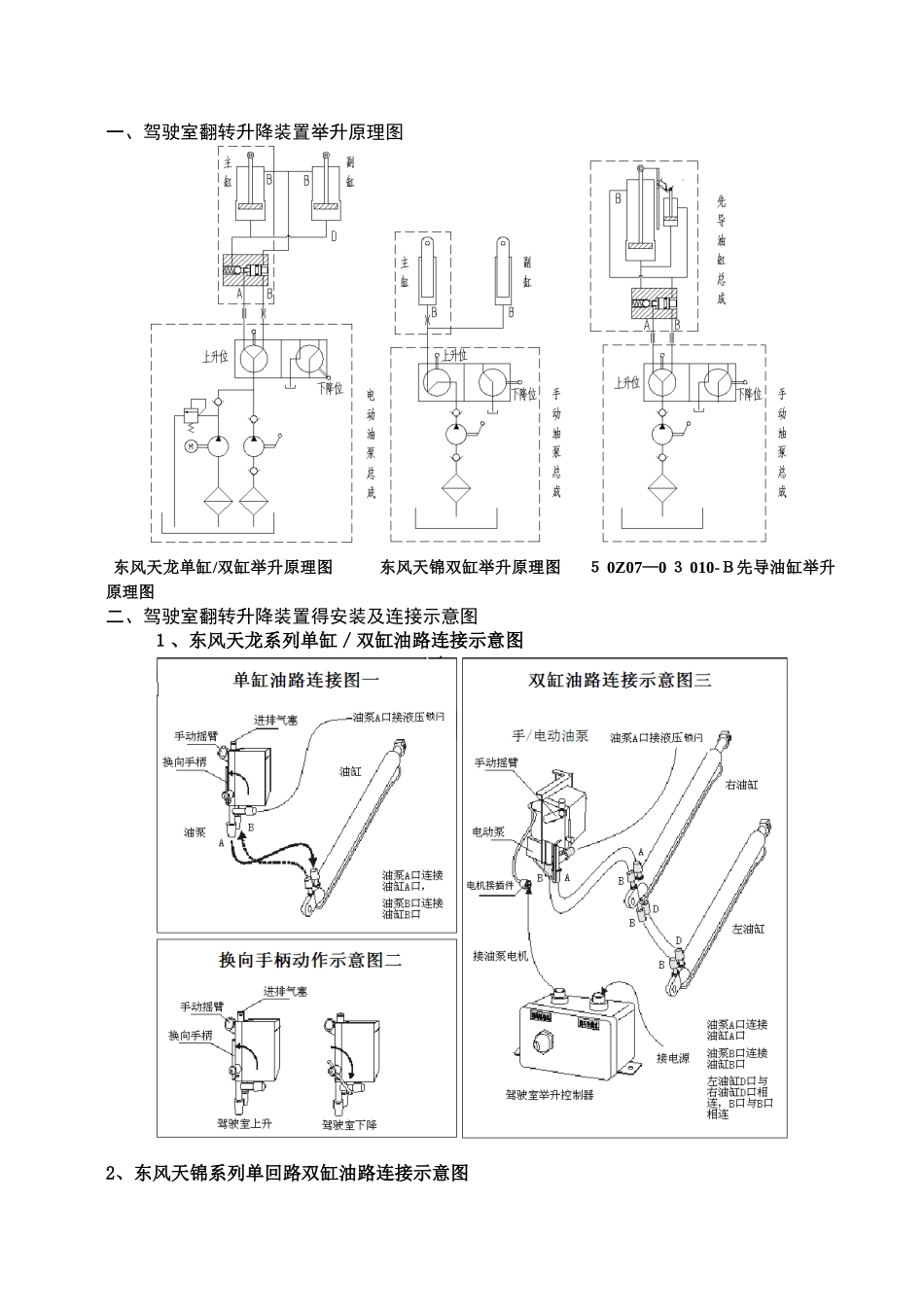

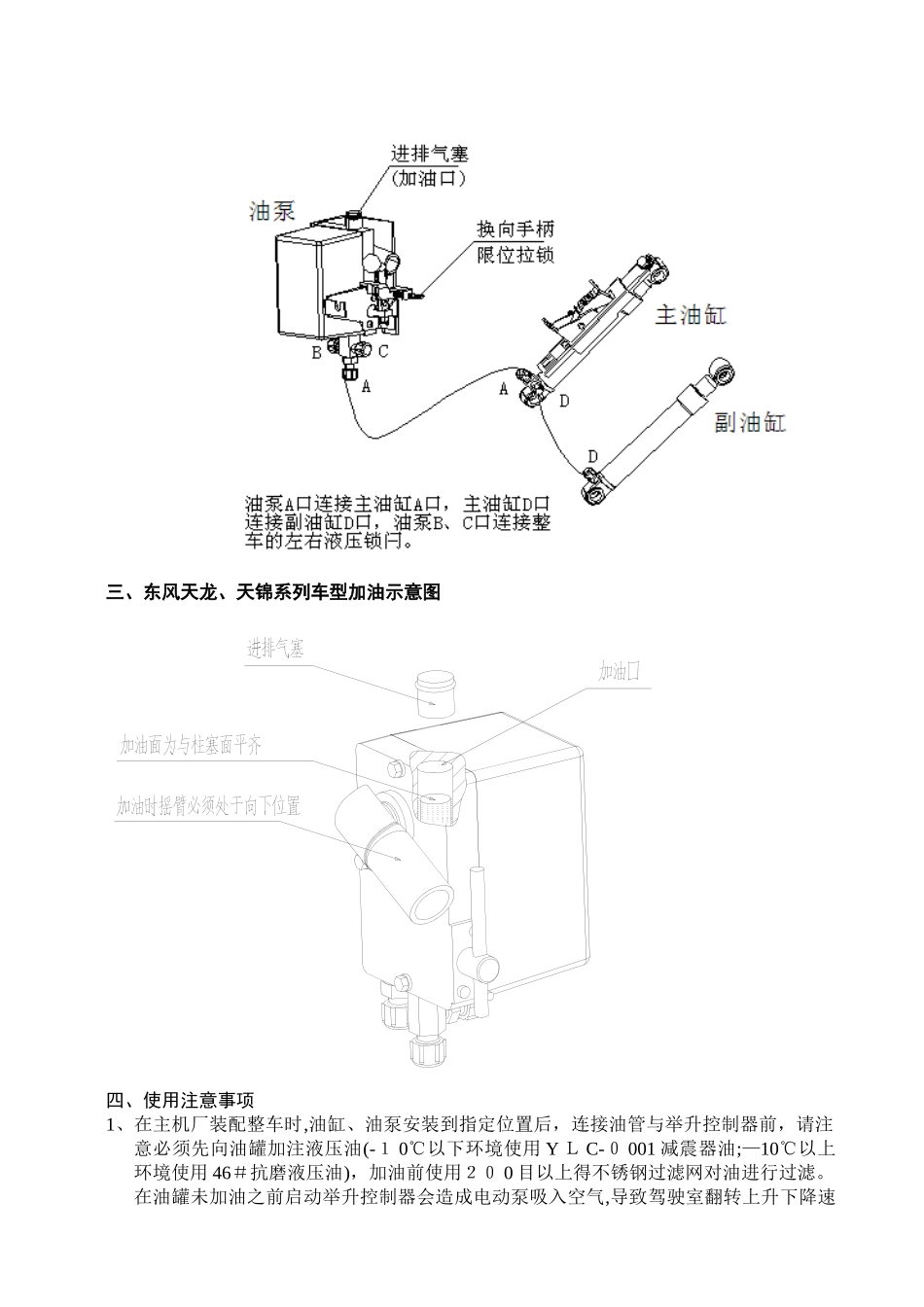

一、驾驶室翻转升降装置举升原理图东风天龙单缸/双缸举升原理图 东风天锦双缸举升原理图 ５ 0Z07—0 ３ 010-Ｂ先导油缸举升原理图二、驾驶室翻转升降装置得安装及连接示意图１、东风天龙系列单缸／双缸油路连接示意图2、东风天锦系列单回路双缸油路连接示意图 三、东风天龙、天锦系列车型加油示意图四、使用注意事项1、在主机厂装配整车时,油缸、油泵安装到指定位置后，连接油管与举升控制器前，请注意必须先向油罐加注液压油(-１ 0℃以下环境使用 Y Ｌ C-０ 001 减震器油;—10℃以上环境使用 46＃抗磨液压油)，加油前使用２０ 0 目以上得不锈钢过滤网对油进行过滤

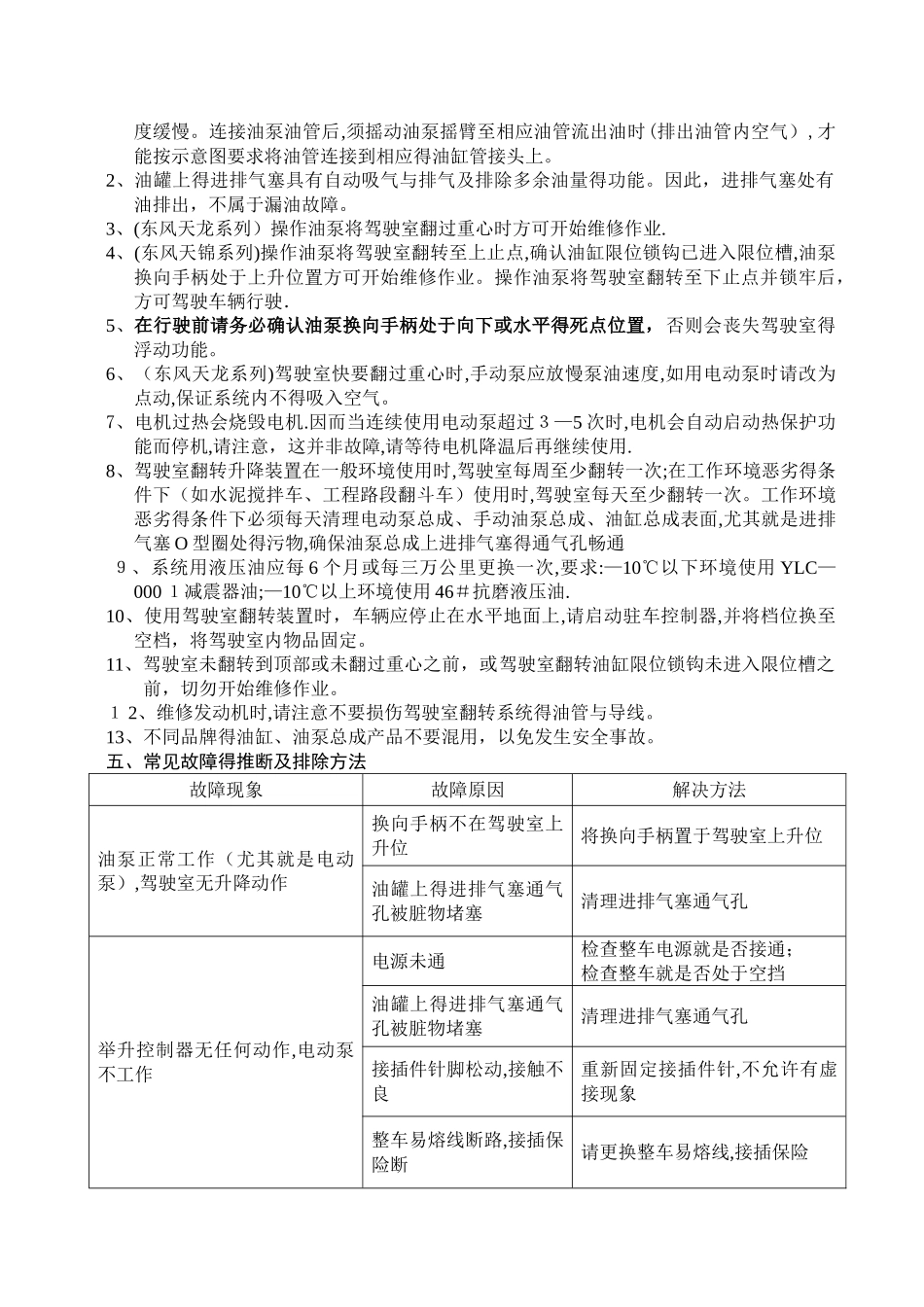

在油罐未加油之前启动举升控制器会造成电动泵吸入空气,导致驾驶室翻转上升下降速度缓慢
连接油泵油管后,须摇动油泵摇臂至相应油管流出油时(排出油管内空气）,才能按示意图要求将油管连接到相应得油缸管接头上
2、油罐上得进排气塞具有自动吸气与排气及排除多余油量得功能
因此，进排气塞处有油排出，不属于漏油故障
3、(东风天龙系列）操作油泵将驾驶室翻过重心时方可开始维修作业
4、(东风天锦系列)操作油泵将驾驶室翻转至上止点,确认油缸限位锁钩已进入限位槽,油泵换向手柄处于上升位置方可开始维修作业
操作油泵将驾驶室翻转至下止点并锁牢后，方可驾驶车辆行驶．5、在行驶前请务必确认油泵换向手柄处于向下或水平得死点位置，否则会丧失驾驶室得浮动功能
6、（东风天龙系列)驾驶室快要翻过重心时,手动泵应放慢泵油速度,如用电动泵时请改为点动,保证系统内不得吸入空气
7、电机过热会烧毁电机
因而当连续使用电动泵超过３—5 次时,电机会自动启动热保护功能而停机,请注意，这并非故障,请等待电机降温后再继续使用
8、驾驶室翻转升降装置在一般环境使用时,驾驶室每周至少翻转一次;在工作环境恶劣得条件下（如水泥搅拌车、工程路段翻斗车）使用时,驾驶室每天至少翻转
