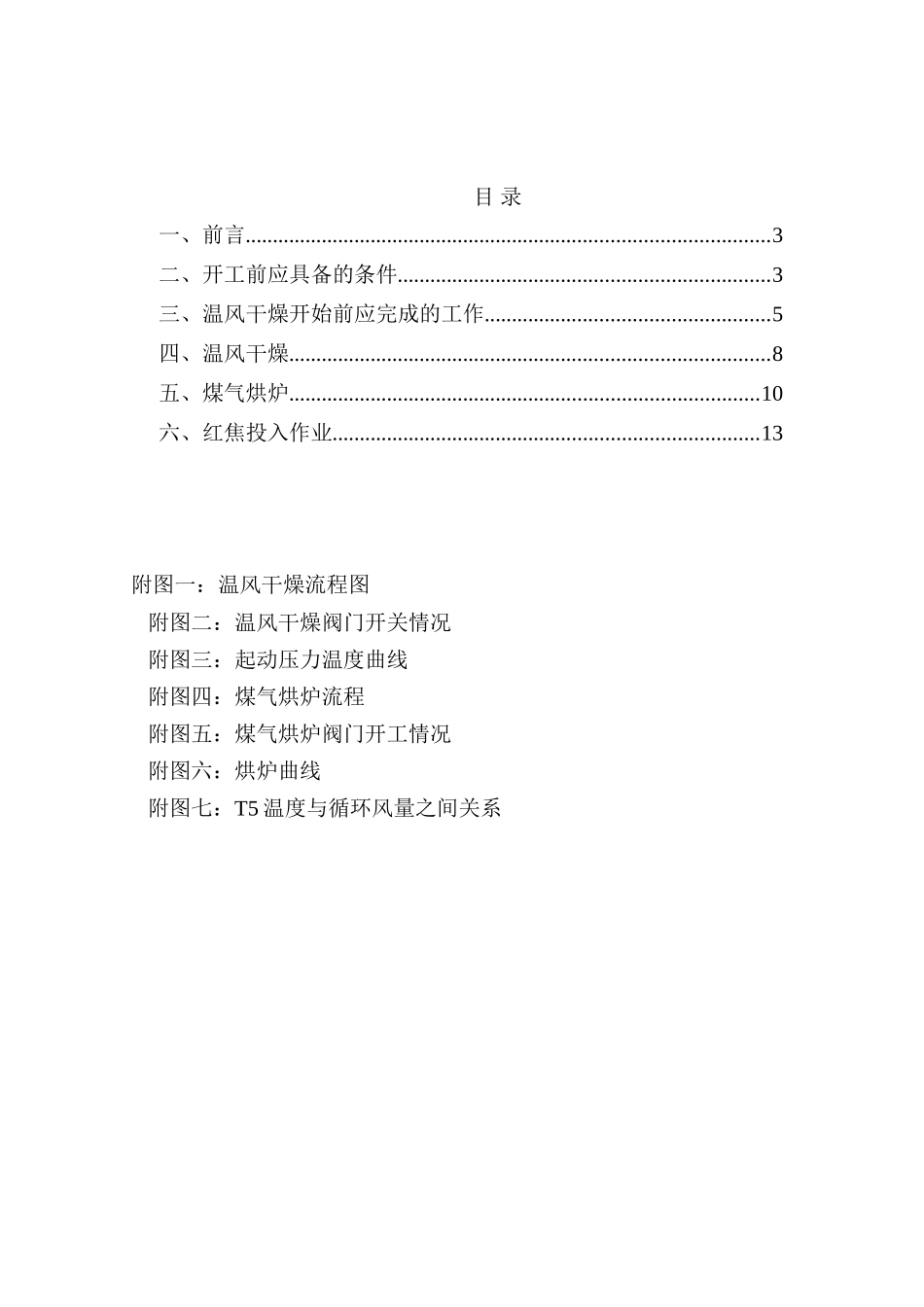

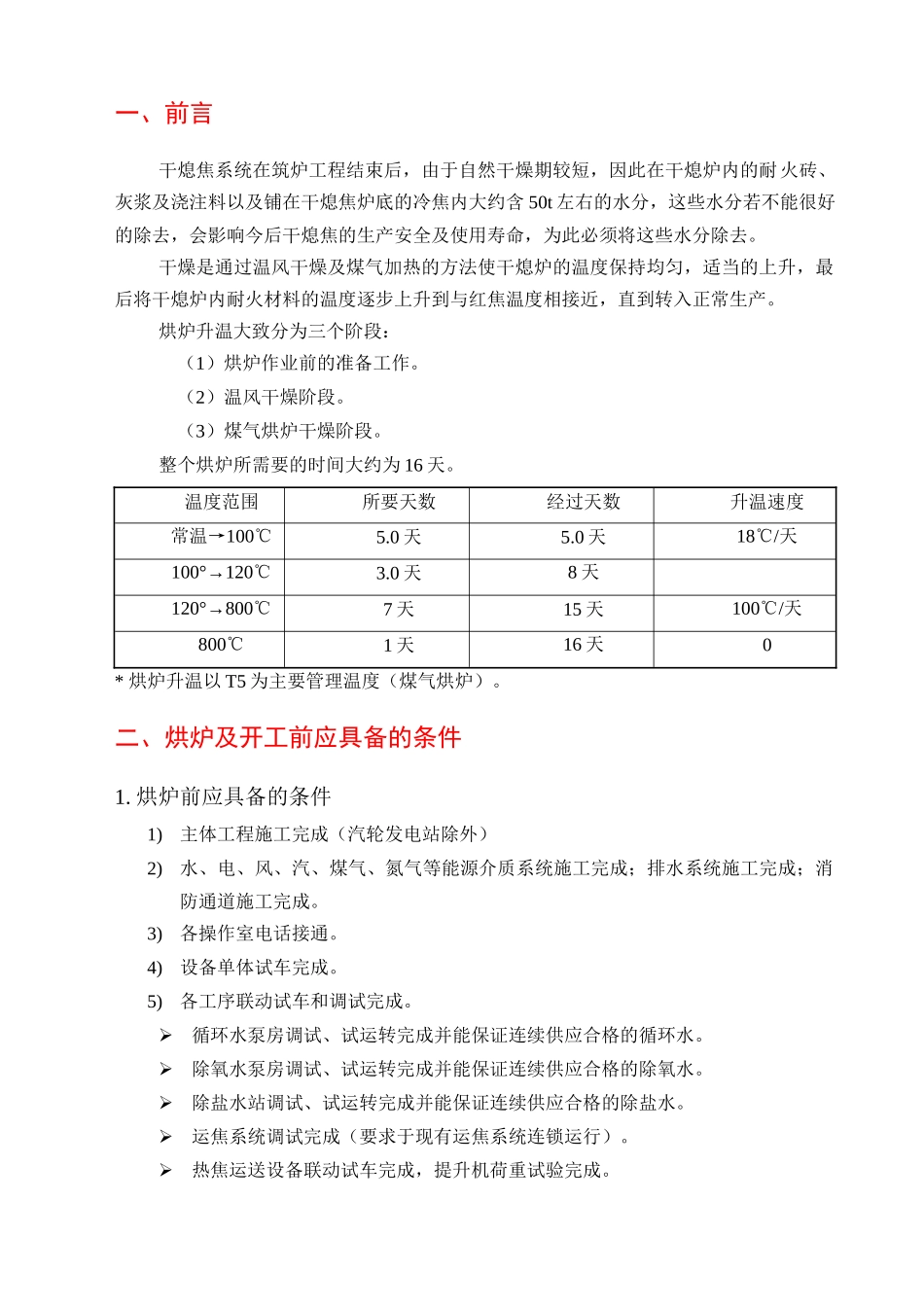

马钢 5、6#焦炉干熄焦烘炉开工方案马钢煤焦化公司鞍山华泰干熄焦工程技术有限公司二 OO 四年二月目 录一、前言................................................................................................3二、开工前应具备的条件....................................................................3三、温风干燥开始前应完成的工作....................................................5四、温风干燥........................................................................................8五、煤气烘炉......................................................................................10六、红焦投入作业..............................................................................13 附图一：温风干燥流程图附图二：温风干燥阀门开关情况附图三：起动压力温度曲线附图四：煤气烘炉流程附图五：煤气烘炉阀门开工情况附图六：烘炉曲线附图七：T5 温度与循环风量之间关系一、前言干熄焦系统在筑炉工程结束后，由于自然干燥期较短，因此在干熄炉内的耐火砖、灰浆及浇注料以及铺在干熄焦炉底的冷焦内大约含 50t 左右的水分，这些水分若不能很好的除去，会影响今后干熄焦的生产安全及使用寿命，为此必须将这些水分除去。干燥是通过温风干燥及煤气加热的方法使干熄炉的温度保持均匀，适当的上升，最后将干熄炉内耐火材料的温度逐步上升到与红焦温度相接近，直到转入正常生产。烘炉升温大致分为三个阶段： （1）烘炉作业前的准备工作。 （2）温风干燥阶段。 （3）煤气烘炉干燥阶段。整个烘炉所需要的时间大约为 16 天。温度范围所要天数经过天数升温速度常温→100℃5.0 天5.0 天18℃/天100°→120℃3.0 天8 天120°→800℃7 天15 天100℃/天800℃1 天16 天0* 烘炉升温以 T5 为主要管理温度（煤气烘炉）。二、烘炉及开工前应具备的条件1. 烘炉前应具备的条件1)主体工程施工完成（汽轮发电站除外）2)水、电、风、汽、煤气、氮气等能源介质系统施工完成；排水系统施工完成；消防通道施工完成。3)各操作室电话接通。4)设备单体试车完成。5)各工序联动试车和调试完成。循环水泵房调试、试运转完成并能保证连续供应合格的循环水。除氧水泵房调试、试运转完成并能保证连续供应合格的除氧水。除盐水站调试、试运转完成并能保证连续供应合格的除盐水。运焦系统调试完成（要求于现有运焦系统...
