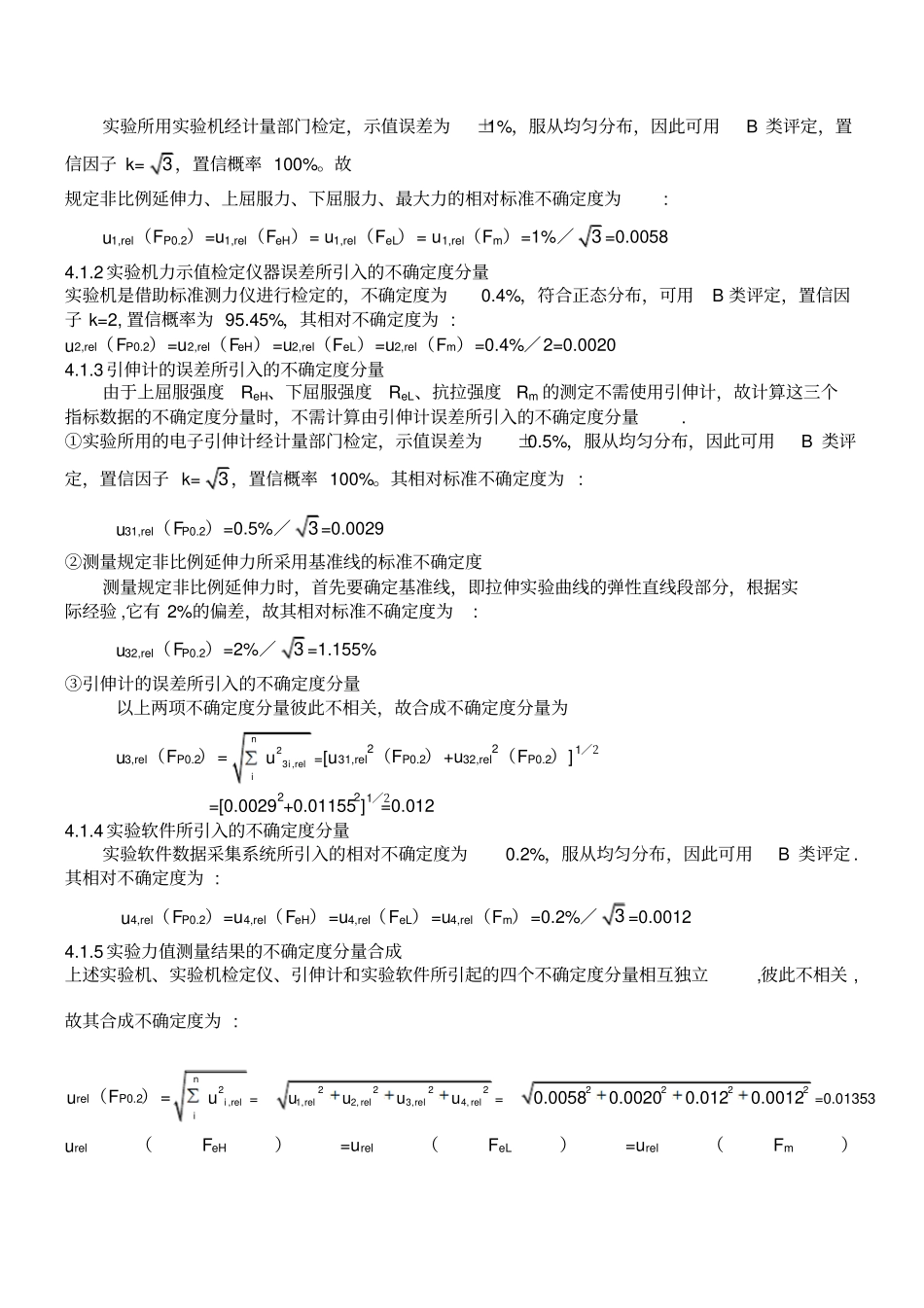

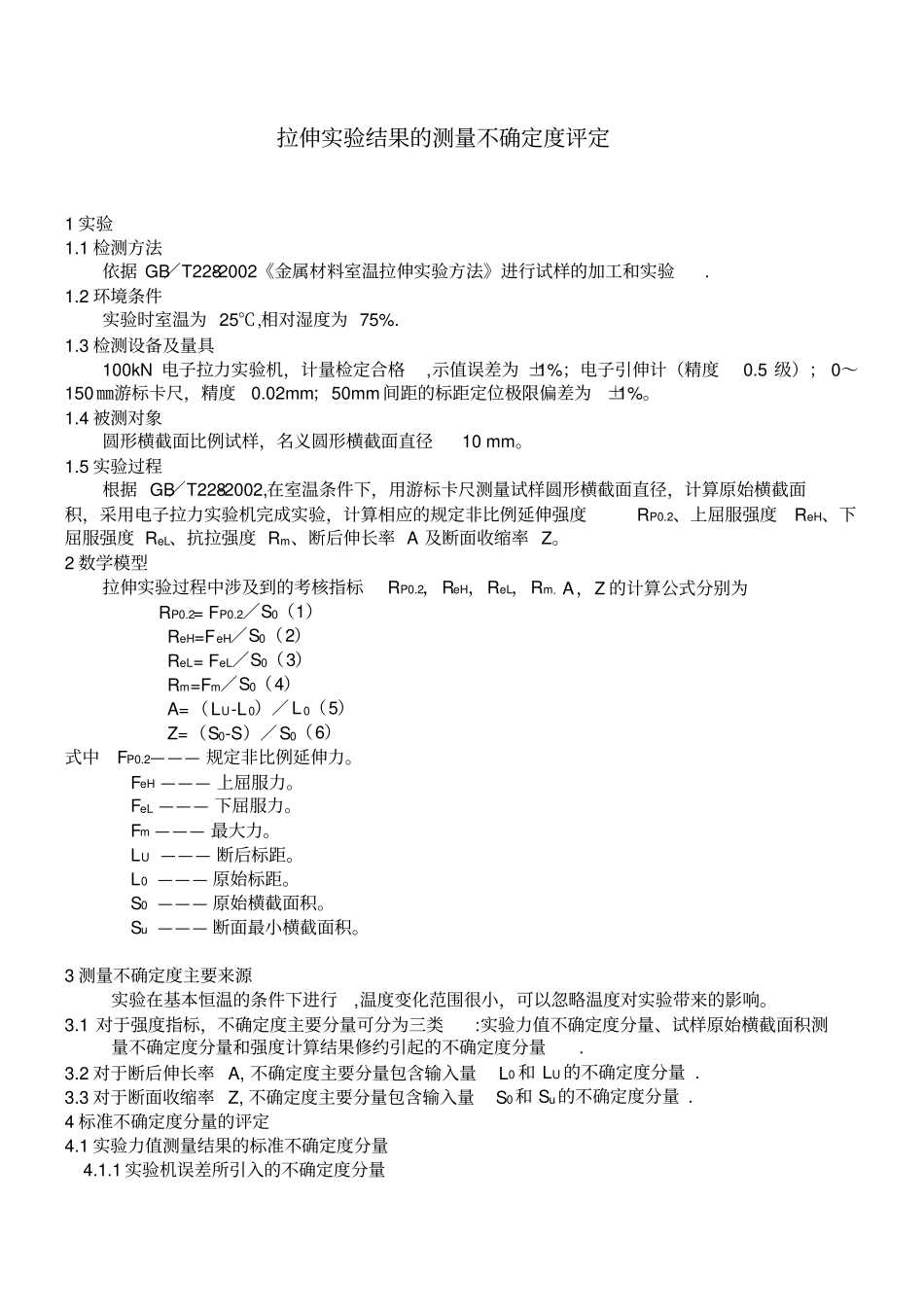

拉伸实验结果的测量不确定度评定1 实验1.1 检测方法依据 GB∕T228-2002《金属材料室温拉伸实验方法》进行试样的加工和实验. 1.2 环境条件实验时室温为 25℃,相对湿度为 75%. 1.3 检测设备及量具100kN 电子拉力实验机，计量检定合格,示值误差为 ±1%；电子引伸计（精度0.5 级）； 0～150 ㎜游标卡尺，精度0.02mm；50mm 间距的标距定位极限偏差为±1%。1.4 被测对象圆形横截面比例试样，名义圆形横截面直径10 mm。1.5 实验过程根据 GB∕T228-2002,在室温条件下，用游标卡尺测量试样圆形横截面直径，计算原始横截面积，采用电子拉力实验机完成实验，计算相应的规定非比例延伸强度RP0.2、上屈服强度ReH、下屈服强度 ReL、抗拉强度 Rm、断后伸长率 A 及断面收缩率 Z。2 数学模型拉伸实验过程中涉及到的考核指标RP0.2，ReH，ReL，Rm，A，Z 的计算公式分别为RP0.2= FP0.2∕S0（1）ReH=FeH∕S0（2）ReL= FeL∕S0（3）Rm=Fm∕S0（4）A=（LU-L 0）∕ L 0（5）Z=（S0-S）∕S0（6）式中 FP0.2——— 规定非比例延伸力。FeH ——— 上屈服力。FeL ——— 下屈服力。Fm ——— 最大力。LU ——— 断后标距。L0 ——— 原始标距。S0 ——— 原始横截面积。Su ——— 断面最小横截面积。3 测量不确定度主要来源实验在基本恒温的条件下进行,温度变化范围很小，可以忽略温度对实验带来的影响。3.1 对于强度指标，不确定度主要分量可分为三类:实验力值不确定度分量、试样原始横截面积测量不确定度分量和强度计算结果修约引起的不确定度分量. 3.2 对于断后伸长率 A, 不确定度主要分量包含输入量L0 和 LU 的不确定度分量 . 3.3 对于断面收缩率 Z, 不确定度主要分量包含输入量S0和 Su的不确定度分量 . 4 标准不确定度分量的评定4.1 实验力值测量结果的标准不确定度分量4.1.1 实验机误差所引入的不确定度分量实验所用实验机经计量部门检定，示值误差为±1%，服从均匀分布，因此可用B 类评定，置信因子 k=3，置信概率 100%。故规定非比例延伸力、上屈服力、下屈服力、最大力的相对标准不确定度为: u1,rel（FP0.2）=u1,rel（FeH）= u1,rel（FeL）= u1,rel（Fm）=1%∕3 =0.0058 4.1.2 实验机力示值检定仪器误差所引入的不确定度分量实验机是借助标准测力仪进行检定的，不确定度为0.4%，符合正态分布，可用B 类评定，置信因子 k=2, 置信概率为 95.45%，其相对不确定度为 : u2,rel（FP0.2）...
