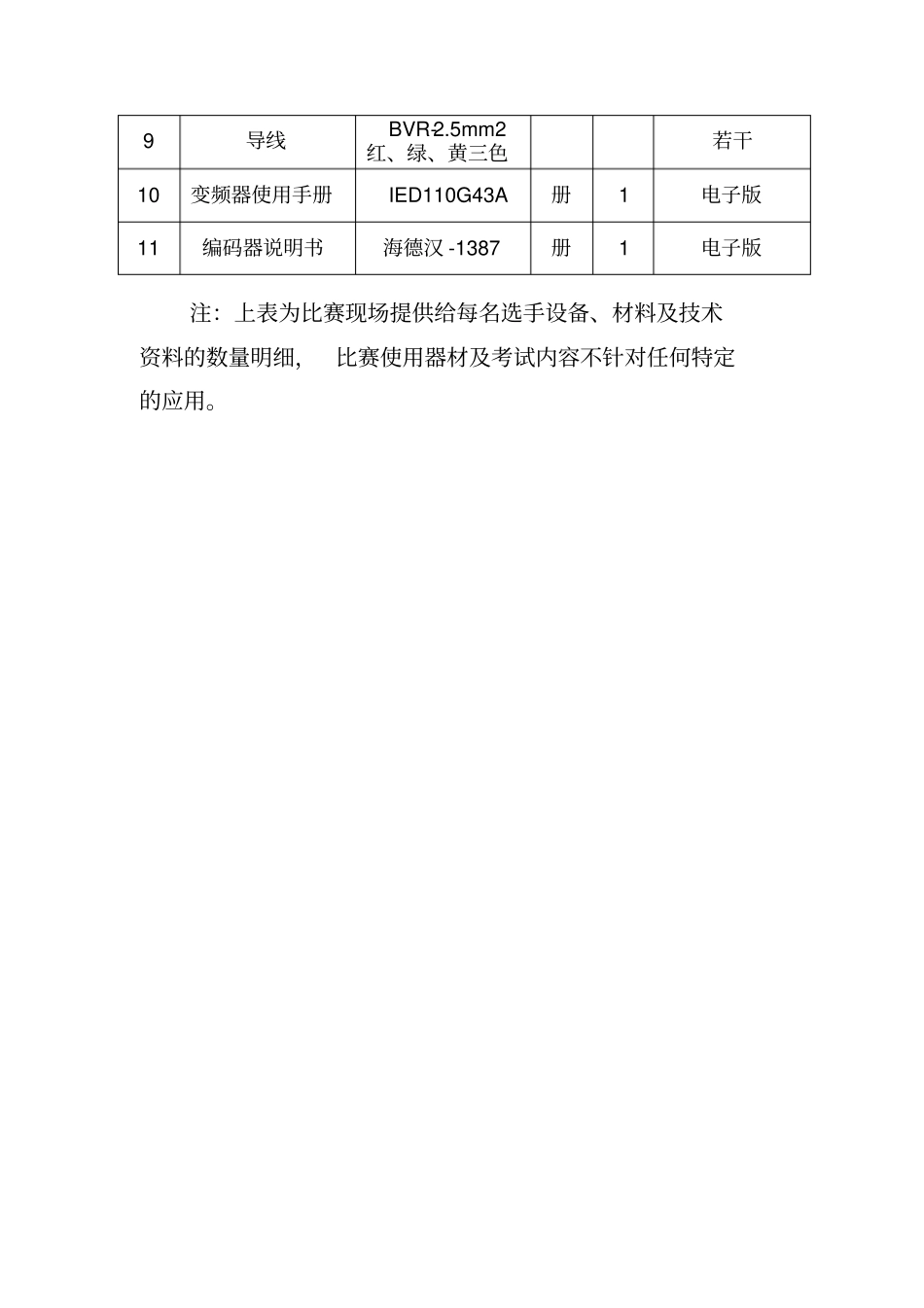

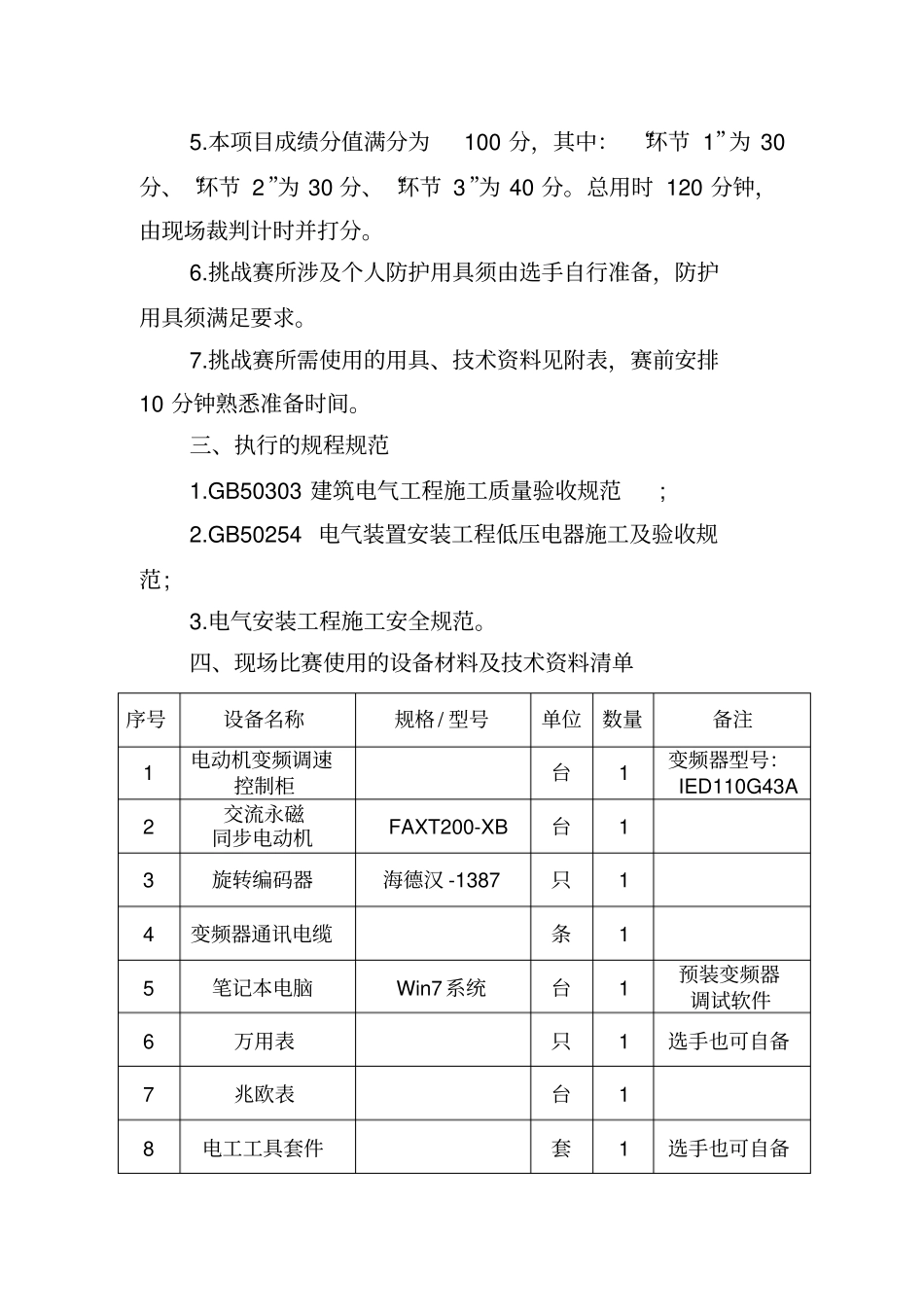

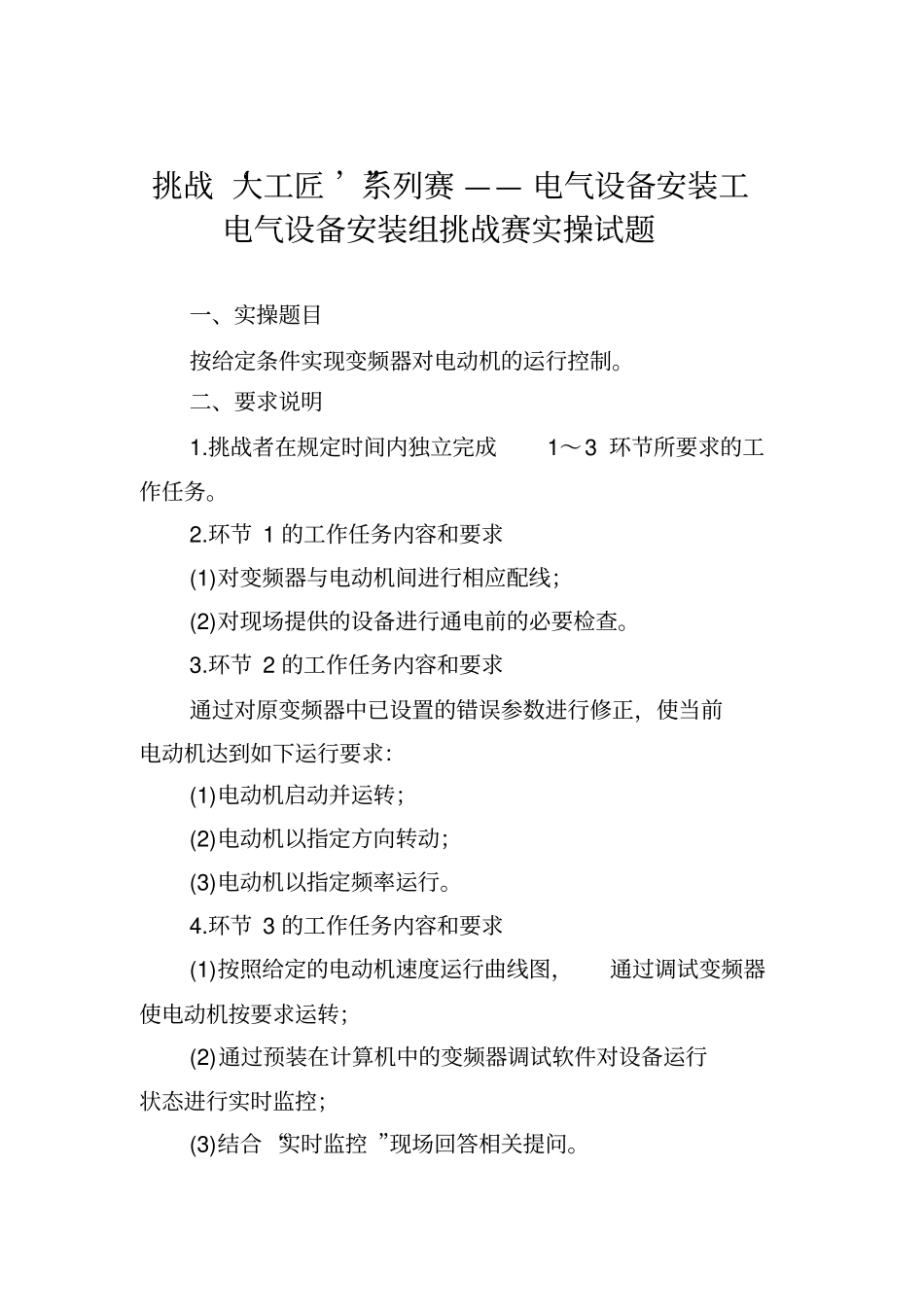

挑战 ‘大工匠 ’”系列赛 —— 电气设备安装工电气设备安装组挑战赛实操试题一、实操题目按给定条件实现变频器对电动机的运行控制。二、要求说明1.挑战者在规定时间内独立完成1～3 环节所要求的工作任务。2.环节 1 的工作任务内容和要求(1)对变频器与电动机间进行相应配线；(2)对现场提供的设备进行通电前的必要检查。3.环节 2 的工作任务内容和要求通过对原变频器中已设置的错误参数进行修正，使当前电动机达到如下运行要求：(1)电动机启动并运转；(2)电动机以指定方向转动；(3)电动机以指定频率运行。4.环节 3 的工作任务内容和要求(1)按照给定的电动机速度运行曲线图，通过调试变频器使电动机按要求运转；(2)通过预装在计算机中的变频器调试软件对设备运行状态进行实时监控；(3)结合 “实时监控 ”现场回答相关提问。5.本项目成绩分值满分为100 分，其中： “环节 1”为 30分、“环节 2”为 30 分、“环节 3”为 40 分。总用时 120 分钟，由现场裁判计时并打分。6.挑战赛所涉及个人防护用具须由选手自行准备，防护用具须满足要求。7.挑战赛所需使用的用具、技术资料见附表，赛前安排10 分钟熟悉准备时间。三、执行的规程规范1.GB50303 建筑电气工程施工质量验收规范; 2.GB50254 电气装置安装工程低压电器施工及验收规范; 3.电气安装工程施工安全规范。四、现场比赛使用的设备材料及技术资料清单序号设备名称规格/ 型号单位数量备注1 电动机变频调速控制柜台1 变频器型号：IED110G43A 2 交流永磁同步电动机FAXT200-XB 台1 3 旋转编码器海德汉 -1387 只1 4 变频器通讯电缆条1 5 笔记本电脑Win7 系统台1 预装变频器调试软件6 万用表只1 选手也可自备7 兆欧表台1 8 电工工具套件套1 选手也可自备9 导线BVR-2.5mm2红、绿、黄三色若干10 变频器使用手册IED110G43A 册1 电子版11 编码器说明书海德汉 -1387 册1 电子版注：上表为比赛现场提供给每名选手设备、材料及技术资料的数量明细，比赛使用器材及考试内容不针对任何特定的应用。
