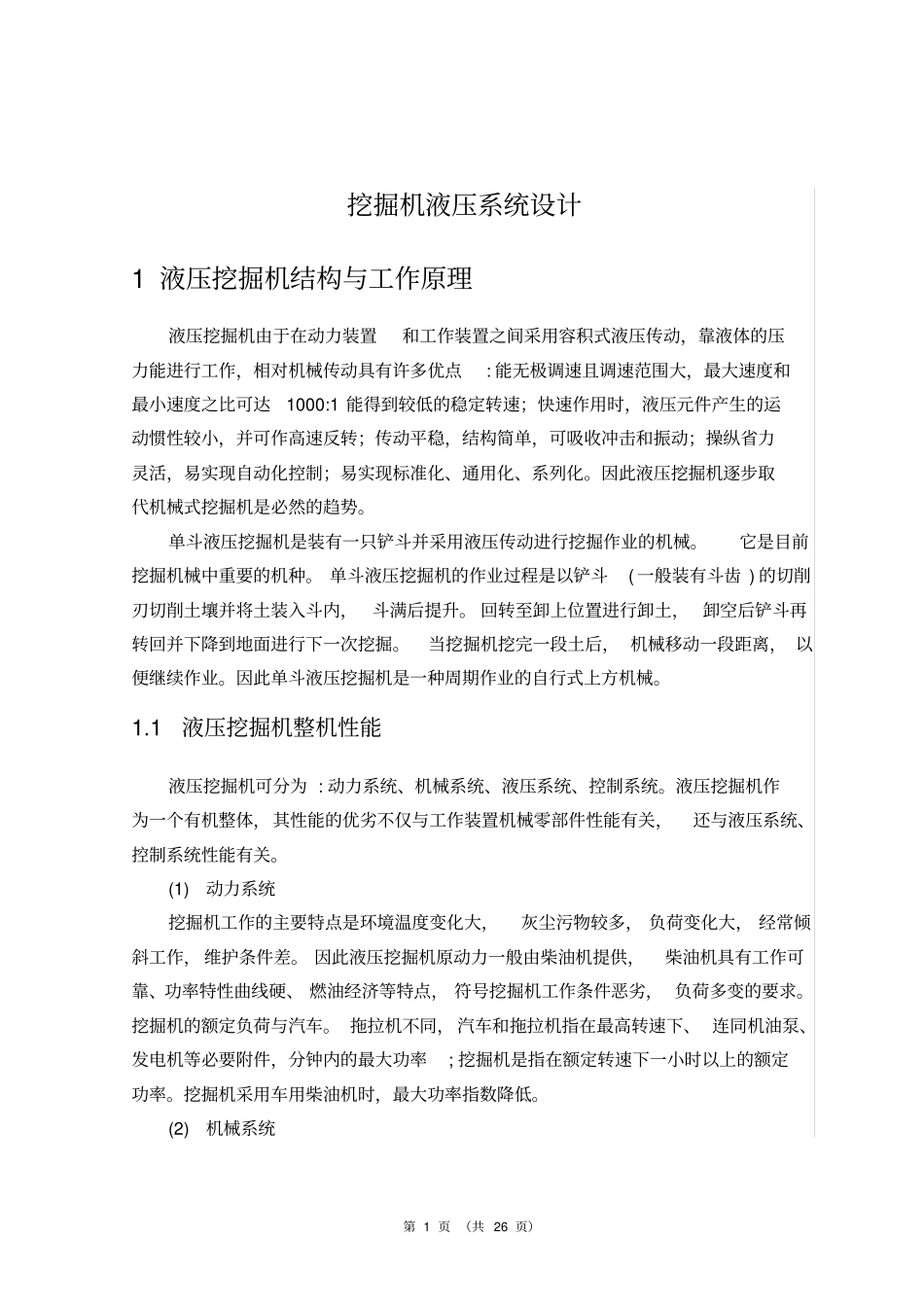

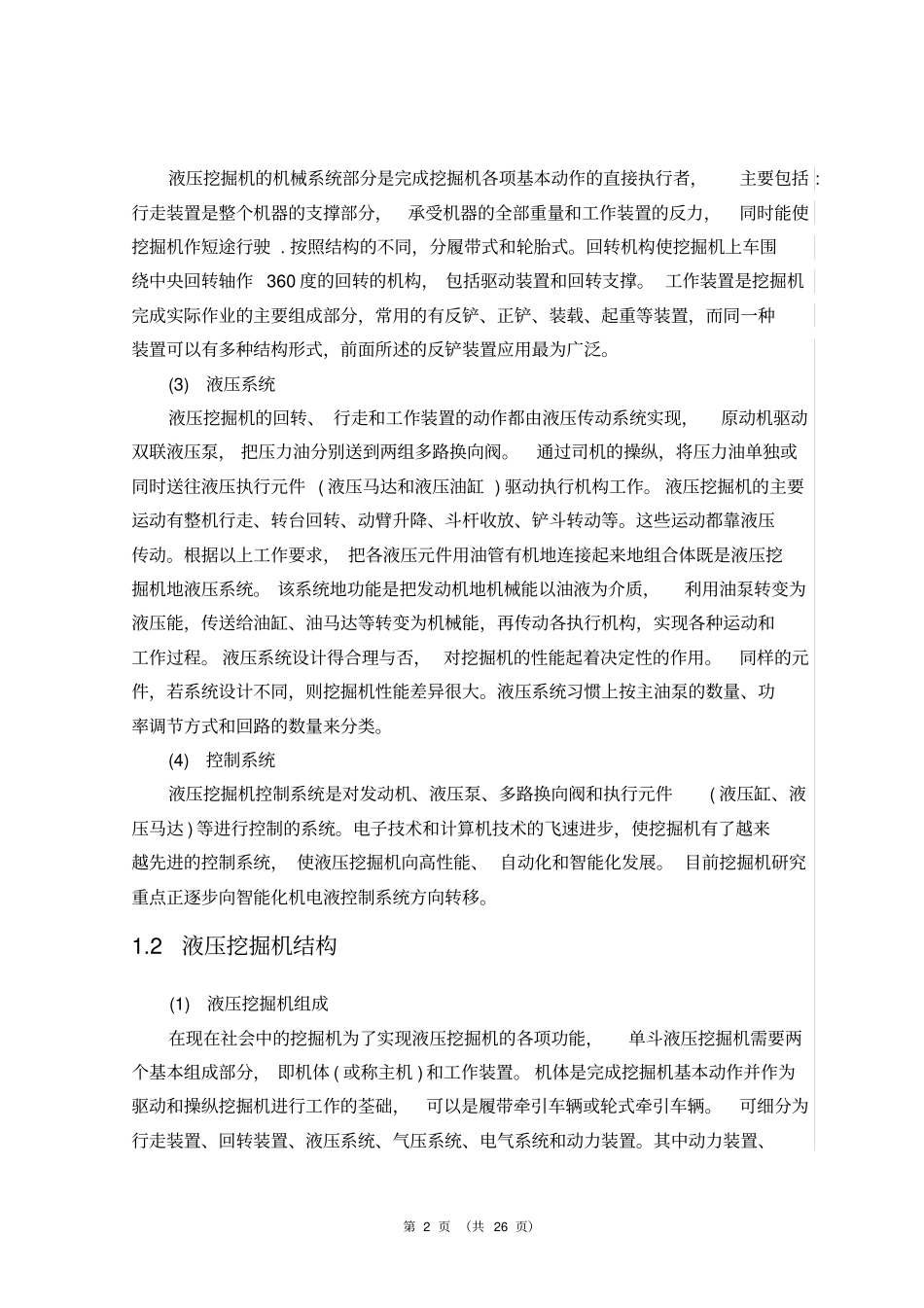

第 1 页 （共 26 页）挖掘机液压系统设计1 液压挖掘机结构与工作原理液压挖掘机由于在动力装置和工作装置之间采用容积式液压传动，靠液体的压力能进行工作，相对机械传动具有许多优点: 能无极调速且调速范围大，最大速度和最小速度之比可达1000:1 能得到较低的稳定转速；快速作用时，液压元件产生的运动惯性较小，并可作高速反转；传动平稳，结构简单，可吸收冲击和振动；操纵省力灵活，易实现自动化控制；易实现标准化、通用化、系列化。因此液压挖掘机逐步取代机械式挖掘机是必然的趋势。单斗液压挖掘机是装有一只铲斗并采用液压传动进行挖掘作业的机械。它是目前挖掘机械中重要的机种。 单斗液压挖掘机的作业过程是以铲斗( 一般装有斗齿 ) 的切削刃切削土壤并将土装入斗内，斗满后提升。 回转至卸上位置进行卸土， 卸空后铲斗再转回并下降到地面进行下一次挖掘。当挖掘机挖完一段土后， 机械移动一段距离， 以便继续作业。因此单斗液压挖掘机是一种周期作业的自行式上方机械。1.1 液压挖掘机整机性能液压挖掘机可分为 : 动力系统、机械系统、液压系统、控制系统。液压挖掘机作为一个有机整体，其性能的优劣不仅与工作装置机械零部件性能有关，还与液压系统、控制系统性能有关。(1) 动力系统挖掘机工作的主要特点是环境温度变化大，灰尘污物较多， 负荷变化大， 经常倾斜工作， 维护条件差。 因此液压挖掘机原动力一般由柴油机提供，柴油机具有工作可靠、功率特性曲线硬、 燃油经济等特点， 符号挖掘机工作条件恶劣， 负荷多变的要求。挖掘机的额定负荷与汽车。 拖拉机不同， 汽车和拖拉机指在最高转速下、 连同机油泵、发电机等必要附件，分钟内的最大功率; 挖掘机是指在额定转速下一小时以上的额定功率。挖掘机采用车用柴油机时，最大功率指数降低。(2) 机械系统第 2 页 （共 26 页）液压挖掘机的机械系统部分是完成挖掘机各项基本动作的直接执行者，主要包括 :行走装置是整个机器的支撑部分，承受机器的全部重量和工作装置的反力，同时能使挖掘机作短途行驶 . 按照结构的不同，分履带式和轮胎式。回转机构使挖掘机上车围绕中央回转轴作 360 度的回转的机构， 包括驱动装置和回转支撑。 工作装置是挖掘机完成实际作业的主要组成部分，常用的有反铲、正铲、装载、起重等装置，而同一种装置可以有多种结构形式，前面所述的反铲装置应用最为广泛。(3) 液压系统液压挖掘机的回转、 行走和工作装置的...
