振动的隔离与阻尼减振VIP免费

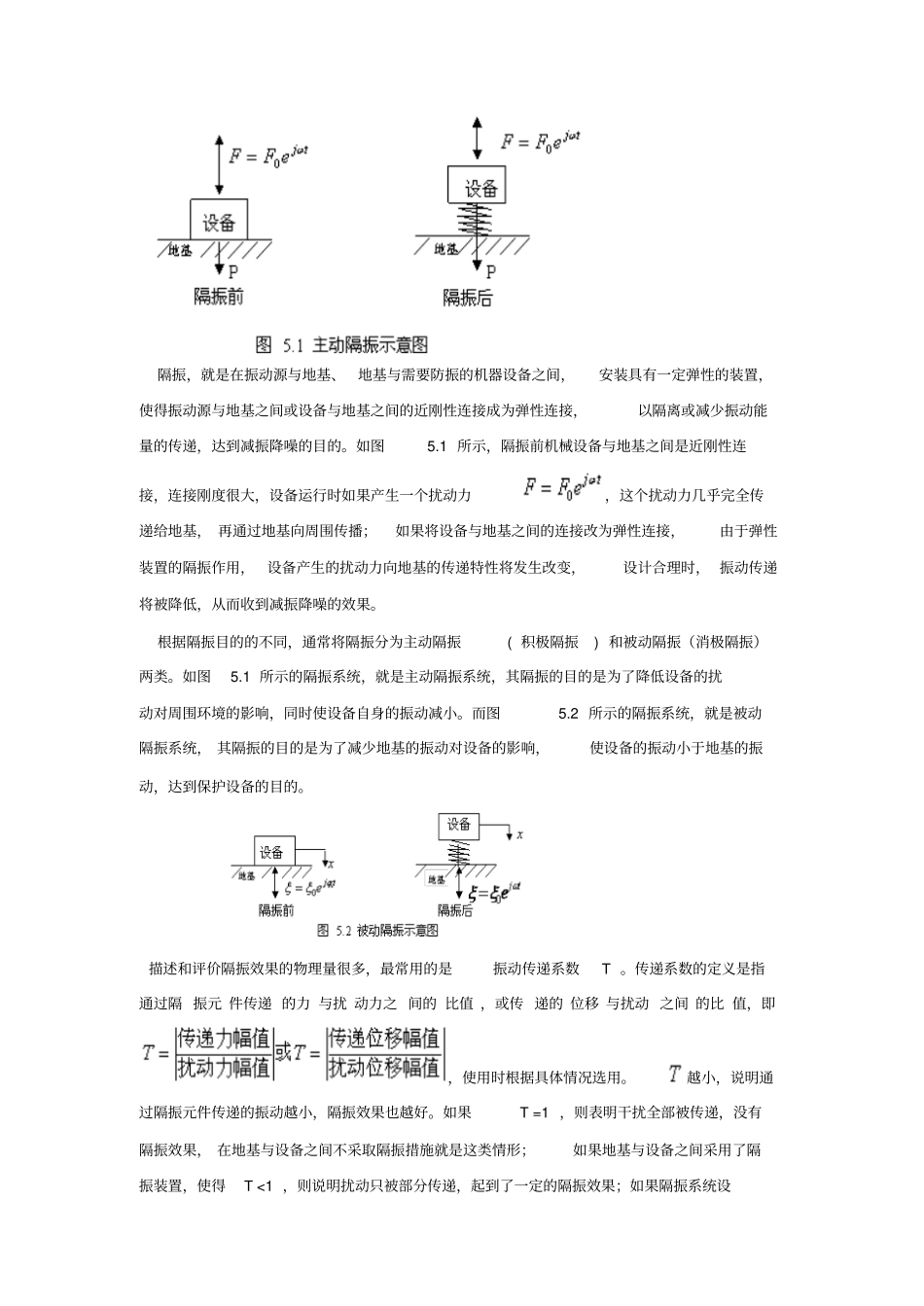

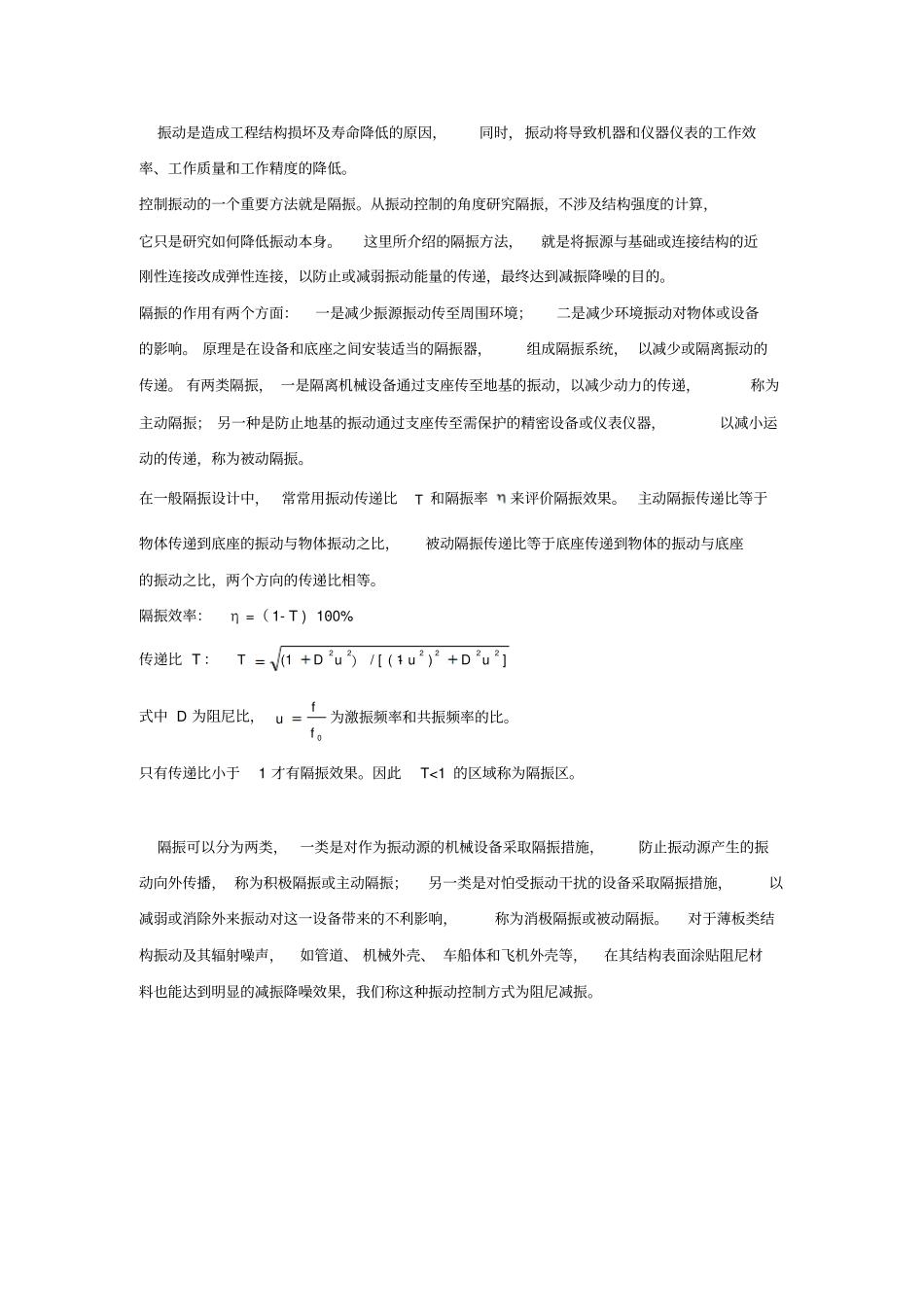

振动是造成工程结构损坏及寿命降低的原因，同时，振动将导致机器和仪器仪表的工作效率、工作质量和工作精度的降低。控制振动的一个重要方法就是隔振。从振动控制的角度研究隔振，不涉及结构强度的计算，它只是研究如何降低振动本身。这里所介绍的隔振方法，就是将振源与基础或连接结构的近刚性连接改成弹性连接，以防止或减弱振动能量的传递，最终达到减振降噪的目的。隔振的作用有两个方面：一是减少振源振动传至周围环境；二是减少环境振动对物体或设备的影响。 原理是在设备和底座之间安装适当的隔振器，组成隔振系统， 以减少或隔离振动的传递。 有两类隔振， 一是隔离机械设备通过支座传至地基的振动，以减少动力的传递，称为主动隔振； 另一种是防止地基的振动通过支座传至需保护的精密设备或仪表仪器，以减小运动的传递，称为被动隔振。在一般隔振设计中，常常用振动传递比T 和隔振率来评价隔振效果。 主动隔振传递比等于物体传递到底座的振动与物体振动之比，被动隔振传递比等于底座传递到物体的振动与底座的振动之比，两个方向的传递比相等。隔振效率：η =（ 1- T ) ·100% 传递比 T ：]uD)u-/ [ ( 1uD(1T222222）式中 D 为阻尼比，0fuf为激振频率和共振频率的比。只有传递比小于1 才有隔振效果。因此T<1 的区域称为隔振区。隔振可以分为两类，一类是对作为振动源的机械设备采取隔振措施，防止振动源产生的振动向外传播， 称为积极隔振或主动隔振；另一类是对怕受振动干扰的设备采取隔振措施，以减弱或消除外来振动对这一设备带来的不利影响，称为消极隔振或被动隔振。对于薄板类结构振动及其辐射噪声，如管道、 机械外壳、 车船体和飞机外壳等，在其结构表面涂贴阻尼材料也能达到明显的减振降噪效果，我们称这种振动控制方式为阻尼减振。隔振，就是在振动源与地基、地基与需要防振的机器设备之间，安装具有一定弹性的装置，使得振动源与地基之间或设备与地基之间的近刚性连接成为弹性连接，以隔离或减少振动能量的传递，达到减振降噪的目的。如图5.1 所示，隔振前机械设备与地基之间是近刚性连接，连接刚度很大，设备运行时如果产生一个扰动力，这个扰动力几乎完全传递给地基， 再通过地基向周围传播；如果将设备与地基之间的连接改为弹性连接，由于弹性装置的隔振作用，设备产生的扰动力向地基的传递特性将发生改变，设计合理时， 振动传递将被降低，从而收到减振降噪的效果。根据隔振目的的不同，通常将...
