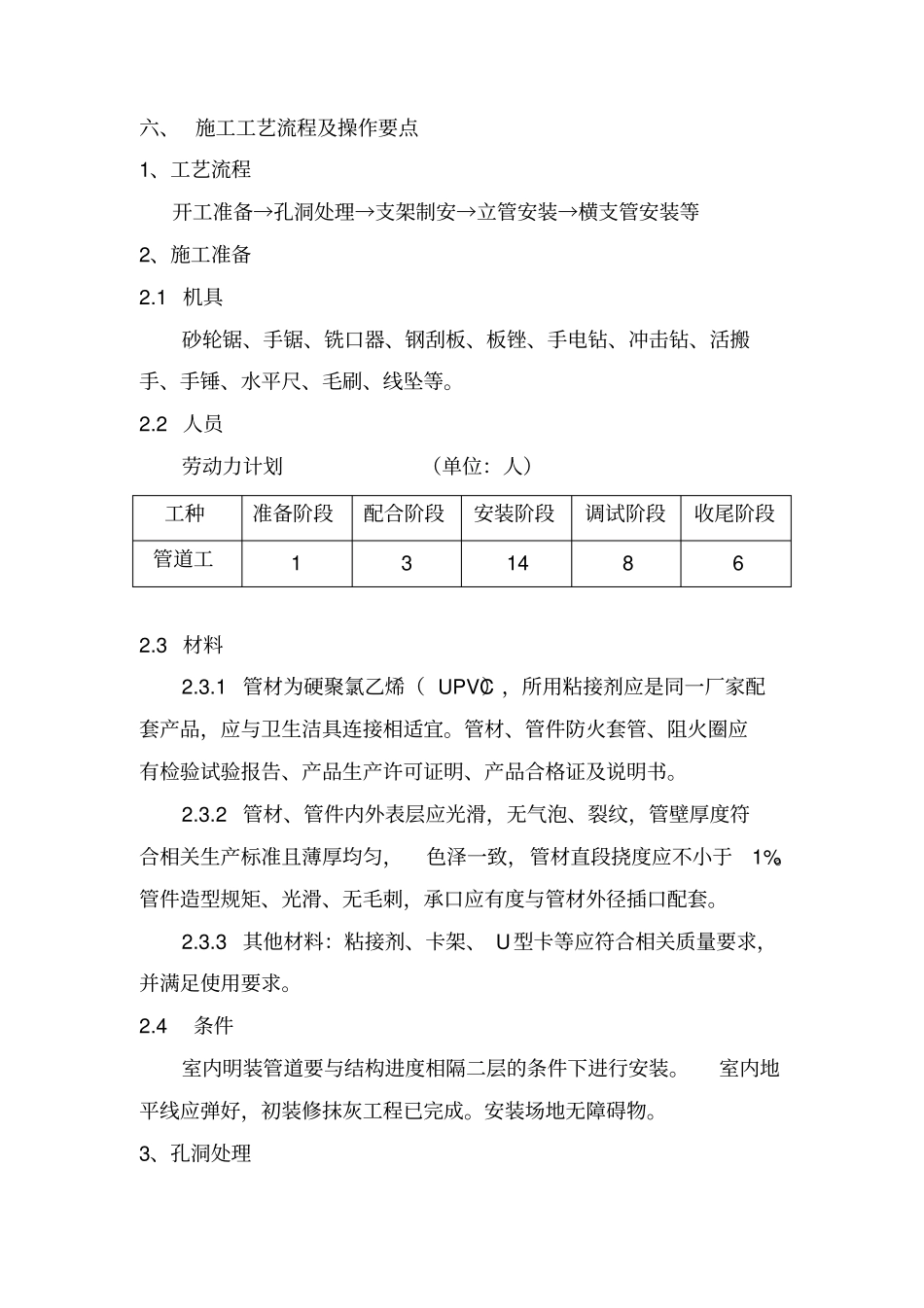

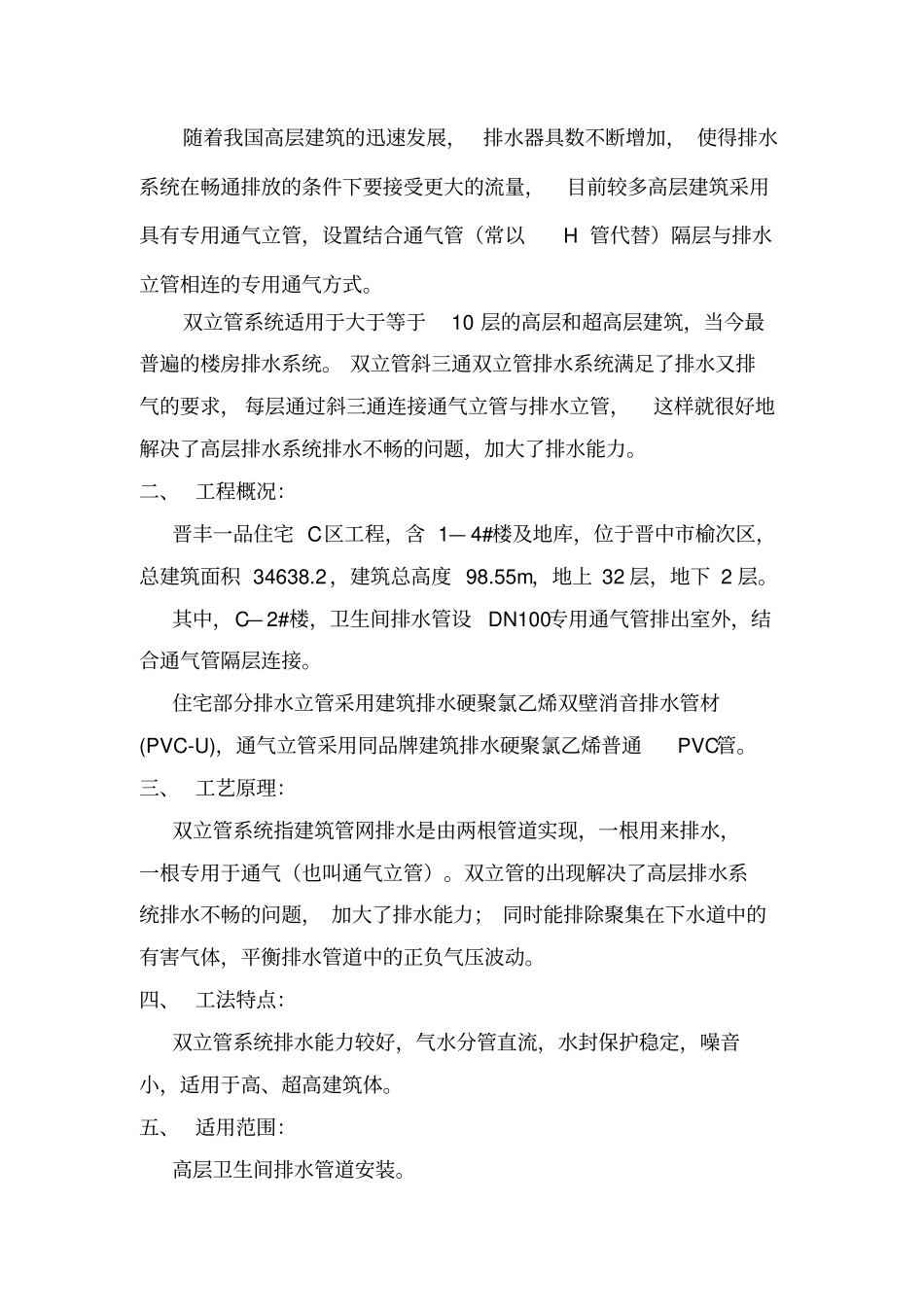

排水双立管安装施工工法单位：山西省晋中建设集团设备安装工程有限公司编制人：李飞宇二○一五年十二月二十五日排水双立管安装施工工法一、 前言：随着我国高层建筑的迅速发展，排水器具数不断增加， 使得排水系统在畅通排放的条件下要接受更大的流量，目前较多高层建筑采用具有专用通气立管，设置结合通气管（常以H 管代替）隔层与排水立管相连的专用通气方式。双立管系统适用于大于等于10 层的高层和超高层建筑，当今最普遍的楼房排水系统。 双立管斜三通双立管排水系统满足了排水又排气的要求， 每层通过斜三通连接通气立管与排水立管，这样就很好地解决了高层排水系统排水不畅的问题，加大了排水能力。二、 工程概况：晋丰一品住宅 C区工程，含 1— 4#楼及地库，位于晋中市榆次区，总建筑面积 34638.2，建筑总高度 98.55m，地上 32 层，地下 2 层。其中，C— 2#楼，卫生间排水管设DN100专用通气管排出室外，结合通气管隔层连接。住宅部分排水立管采用建筑排水硬聚氯乙烯双壁消音排水管材(PVC-U)，通气立管采用同品牌建筑排水硬聚氯乙烯普通PVC管。三、 工艺原理：双立管系统指建筑管网排水是由两根管道实现，一根用来排水，一根专用于通气（也叫通气立管）。双立管的出现解决了高层排水系统排水不畅的问题， 加大了排水能力； 同时能排除聚集在下水道中的有害气体，平衡排水管道中的正负气压波动。四、 工法特点：双立管系统排水能力较好，气水分管直流，水封保护稳定，噪音小，适用于高、超高建筑体。五、 适用范围：高层卫生间排水管道安装。六、 施工工艺流程及操作要点1、工艺流程开工准备→孔洞处理→支架制安→立管安装→横支管安装等2、施工准备2.1 机具砂轮锯、手锯、铣口器、钢刮板、板锉、手电钻、冲击钻、活搬手、手锤、水平尺、毛刷、线坠等。2.2 人员劳动力计划（单位：人）工种准备阶段配合阶段安装阶段调试阶段收尾阶段管道工1 3 14 8 6 2.3 材料2.3.1 管材为硬聚氯乙烯（ UPVC），所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜。管材、管件防火套管、阻火圈应有检验试验报告、产品生产许可证明、产品合格证及说明书。2.3.2 管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄厚均匀，色泽一致，管材直段挠度应不小于1%。管件造型规矩、光滑、无毛刺，承口应有度与管材外径插口配套。2.3.3 其他材料：粘接剂、卡架、 U型卡等应符合相关质量要求，并满足使...
