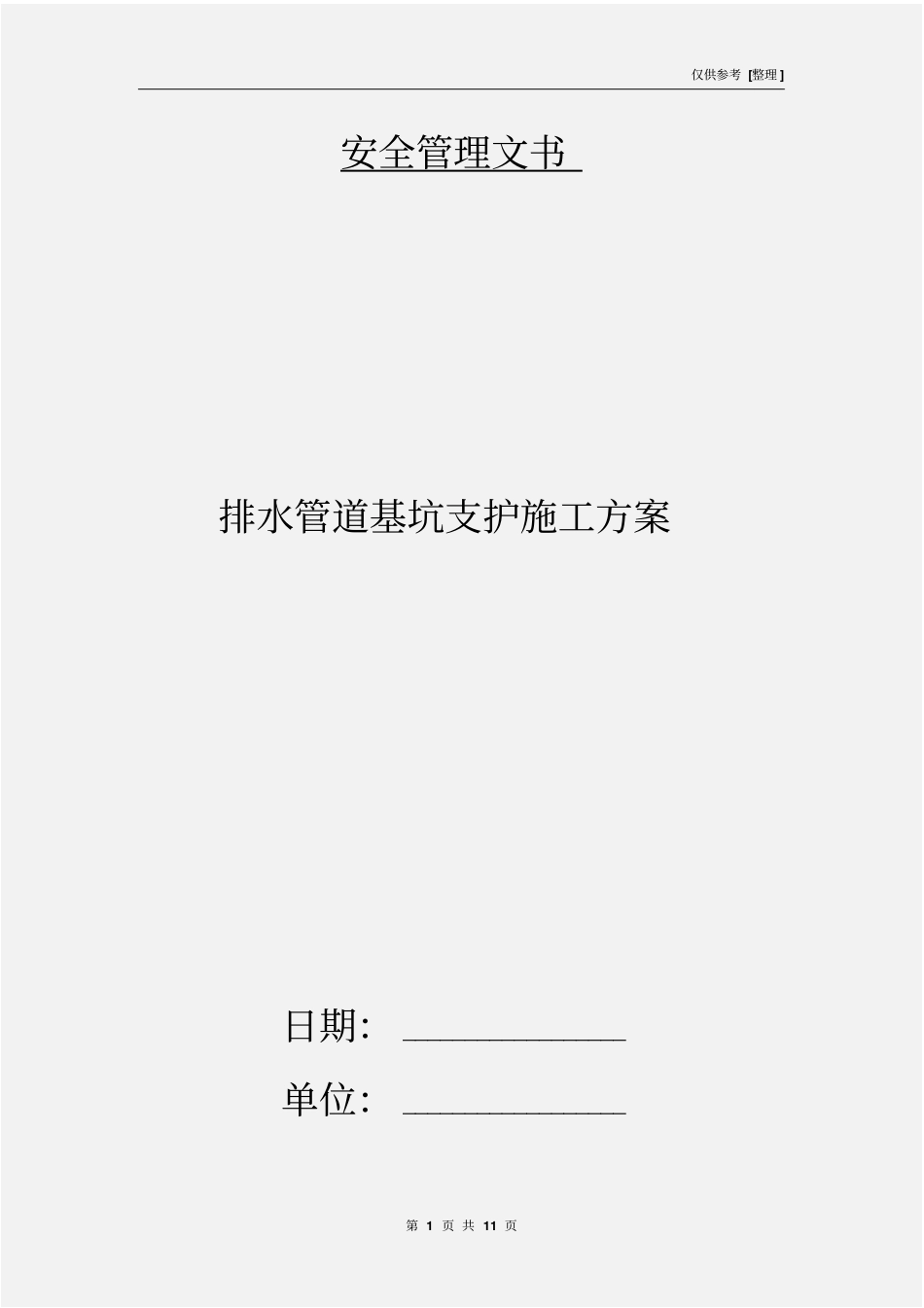

仅供参考 [整理 ] 第 1 页 共 11 页安全管理文书排水管道基坑支护施工方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 11 页排水管道基坑支护施工方案一、工程概况黄骅港综合港区通用散杂货码头工程和黄骅港综合港区多用途码头工程轨道梁基础及堆场道路施工排水管道工程D1800混凝土排水管线总体由四条管道组成，其中多用途码头堆场东西两侧各一条，散杂货码头堆场东西两侧各1 条，总长 435.25m；多用途码头堆场与 D1800混凝土管线相接为D1600高密度聚乙烯缠绕排水管， 总长 305m，此两种类型排水管线施工因开挖深度较大，开挖后土质为淤泥，淤泥中夹杂有细砂，在地下水作用下呈流态，无法形成稳定边坡，需在基槽两侧打设钢板桩，形成闭合墙体进行支护。钢板桩墙体采用单根长12m重1.2t 钢板桩打设而成， 钢板桩及打桩设备由当地租用。 本方案主要叙述钢板桩施工工艺，并附钢板桩施工平面、断面图。计划投入钢板桩总计500 根。二、施工总体安排总体先施工多用途码头堆场西边管线，然后施工散杂货码头堆场西侧管线，待现场条件允许后再依次进行东侧管线施工。施工时采用分段施工， 每分段排水管长度以中间位置检查井为界线，从南向北施工。三、施工工艺流程及主要施工方法1. 施工工艺流程测量放线→钢板桩打设→横支撑设置→基槽开挖→管道施工→钢板桩拔除→下一分段施工 2. 测量放线施工前由技术员根据设计图纸，将各施工控制点、 线绘制现场施工控制图， 以指导现场各工序施工。 测量放线采用 GPS进行，钢板桩中心线放到现场后洒白灰标识。3. 钢板桩打设采用单根长度为12m的钢板桩，单根桩有效宽度为40cm，顶标高 +4.5m，钢板桩间采用锁扣连接，转角位置、闭合处钢板桩连接采用大咬口， 以增加止水效果。钢板桩由 450 型式液压振动打桩机打至设计标高。单个施工分段需用钢仅供参考 [整理 ] 第 3 页 共 11 页板桩约 500 根。原地面标高约为 +6m，打设前先用 300型反铲将桩所有位置开挖至 +4m，再由 GPS测量放样出钢板桩轴线，并洒白灰标识清楚。钢板桩由长板车运输到现场后，由 450 型式液压振动打桩机打至设计标高，打桩现场配合打桩机吊运钢板桩用50t 吊 1 台。打桩时在东西和南北两个方向分别采用人工从适当距离吊垂球的方法控制钢板桩的垂直度。打桩前将锁扣内的泥沙、锈皮等杂物清理干净。打桩时如遇到底部有大块毛石等，阻碍施工进行，则采...
