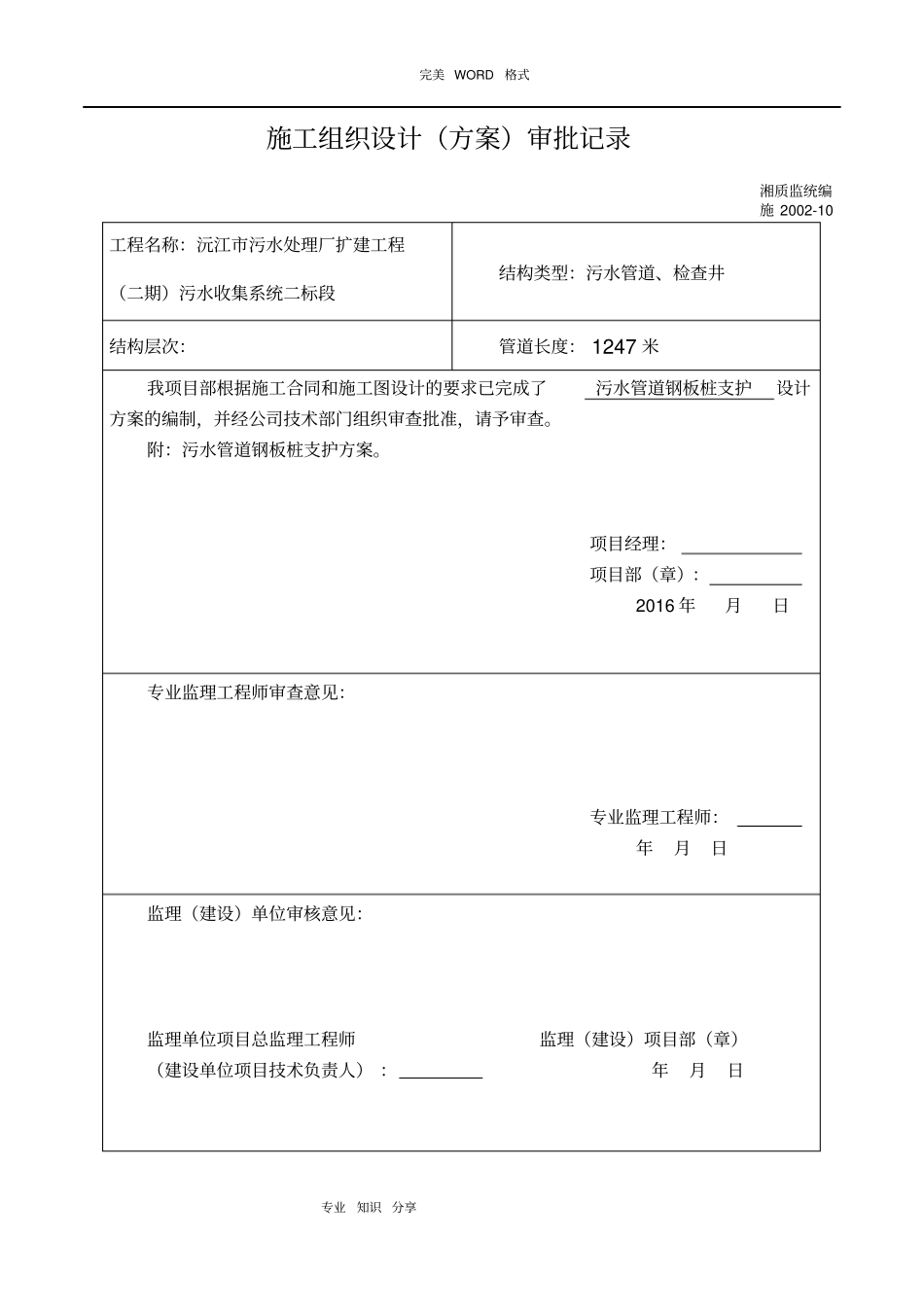

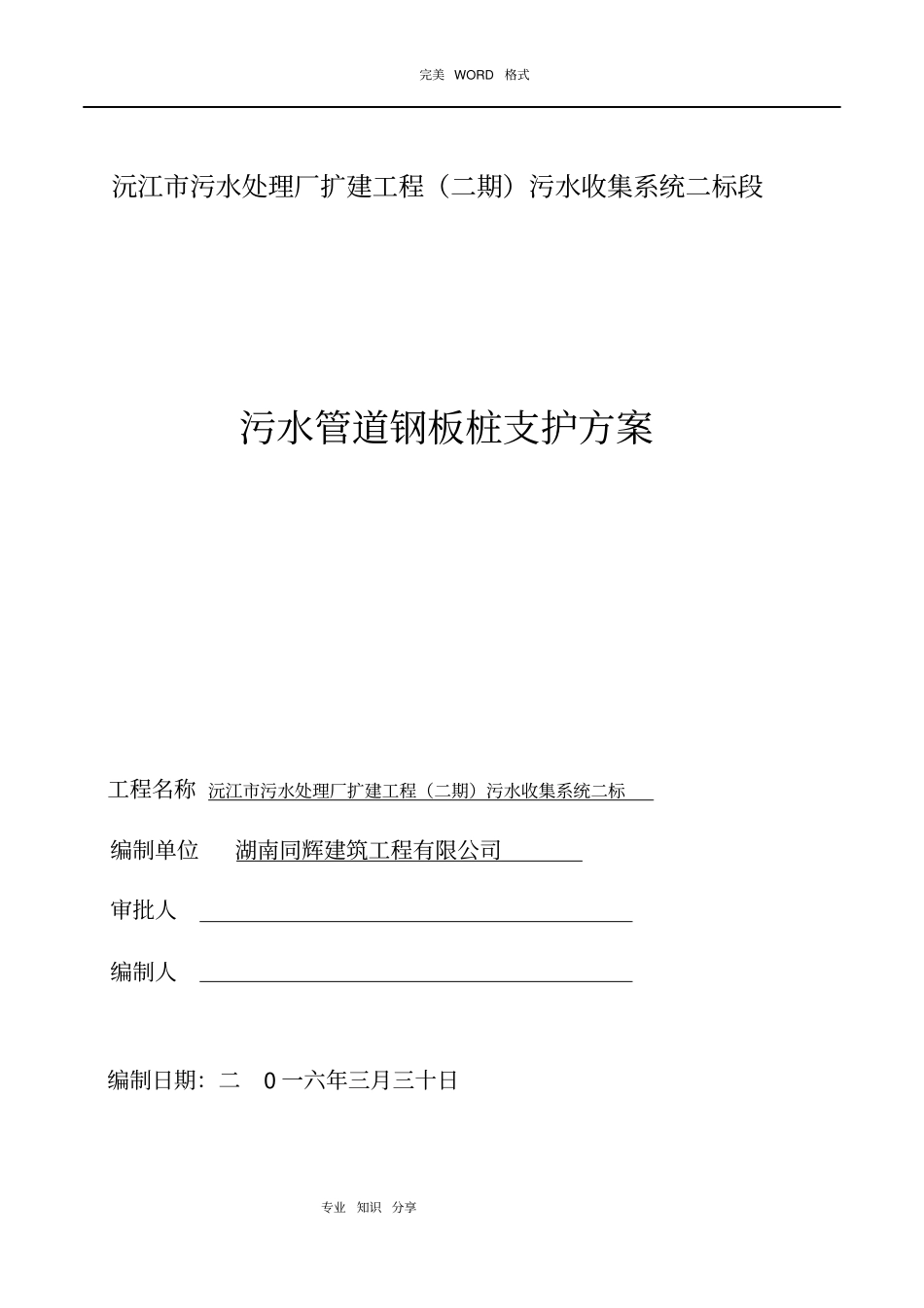

完美 WORD 格式专业知识 分享沅江市污水处理厂扩建工程（二期）污水收集系统二标段污水管道钢板桩支护方案工程名称 沅江市污水处理厂扩建工程（二期）污水收集系统二标编制单位湖南同辉建筑工程有限公司审批人编制人编制日期：二0 一六年三月三十日完美 WORD 格式专业知识 分享施工组织设计（方案）审批记录湘质监统编施 2002-10 工程名称：沅江市污水处理厂扩建工程（二期）污水收集系统二标段结构类型：污水管道、检查井结构层次：管道长度： 1247 米我项目部根据施工合同和施工图设计的要求已完成了污水管道钢板桩支护设计方案的编制，并经公司技术部门组织审查批准，请予审查。附：污水管道钢板桩支护方案。项目经理：项目部（章）：2016 年月日专业监理工程师审查意见：专业监理工程师：年月日监理（建设）单位审核意见：监理单位项目总监理工程师监理（建设）项目部（章）（建设单位项目技术负责人） ：年月日完美 WORD 格式专业知识 分享目录一、工程概况二、施工总体安排三、施工工艺流程及主要施工方法四、主要施工设备五、主要施工材料六、质量管理措施七、安全保证措施八、应急救援预案做方案加 Q25382500 完美 WORD 格式专业知识 分享一、工程概况本工程位于沅江市石矶湖，管道全长1247.54m(其中 123 米在马路下、 40 米穿沟渠底），管道采用焊接钢管DN1220*10。地勘报告显示，本工程施工范围的上部土质为粉细砂土，管道沟槽均为含水量很高的流性淤泥（管道边为原沟渠和管道穿过原沟渠）。管道沟槽开挖深度均在 3.70~4.5m 范围内。结合现场施工情况和基坑支护设计规范要求，沟槽施工采用工字钢、槽钢、钢板支护。附（现场平面示意图）：完美 WORD 格式专业知识 分享二、施工总体安排为了保证施工范围内居民出行和交通的方便，施工分两段进行：（见施工蓝图污水管道平面布置图3、4）方案说明：根据本工程四个不同的路段环境所作的四个不同的沟槽开挖和支护方案，路段一：万子湖大道W6~W11全长约 354 米，本段位于村道及沟渠中间。路段二：江塔路段PN3~J16、XN1~W6全长约 715 米。路段三： J18 至 PQ3段全长约 88 米需在 8 米宽的马路上施工，作业机械工作面和交通组织另行处理。路段四：管道铺设在道路下共四处全长123 米。（由于本工程管道安装位置在村道旁边，村道人流量大，材料无法直接堆放在施工场地只能堆放在村道旁边，材完美 WORD 格式专业知识 分享料都必须经过 二次转运 ）...
