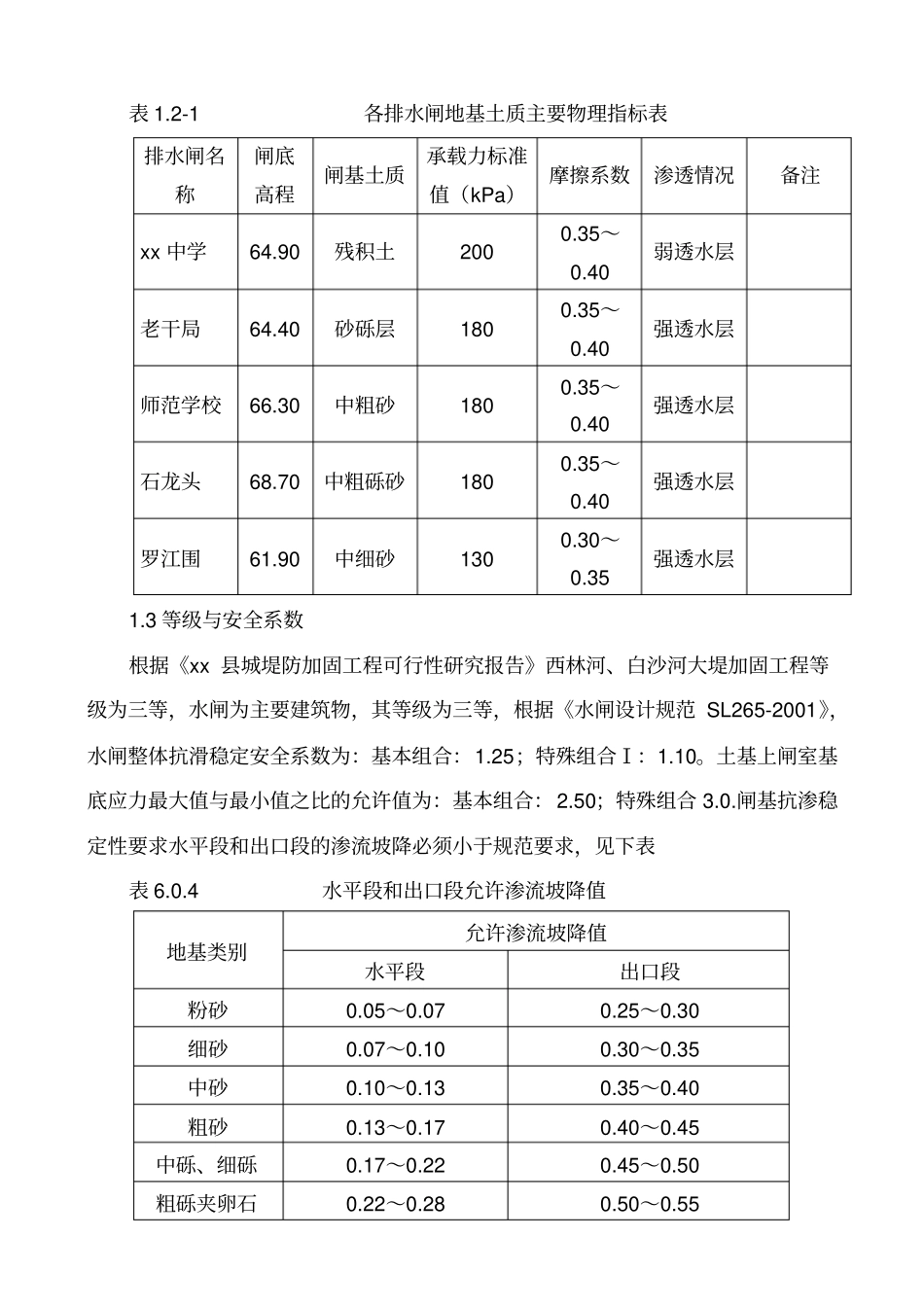

排水闸稳定及结构计算1.各排水闸概况1.1 水文资料根据 xx 县城堤防总体规划，县城河堤共有 5 个排水闸，西林河有两个排水闸：xx 中学排水闸和老干局排水闸，白沙河有三个排水闸：师范排水闸、石龙头排水闸、及罗江围排水闸。河堤上的排水闸主要作用是：平时能正常排泄内积水，洪水到来时关闸挡水，不让洪水涌入。根据水文资料，排水闸排涝标准按十年一遇（P=10%）洪水，24 小时暴雨产生的洪水总量，24 小时排干计算。根据《xx 县城区防洪工程洪水计算书》可知各排水闸的水位资料，详见排水闸洪水成果表 1.1-1。表 1.1-1 各排水闸洪水成果表编号河流名称支流名称排水闸名称桩号地面控制水位（m）外江洪水位（m）内江洪水成果（P=10%）Q设（m3/s）P=2% P=20% 1 西林河樟洞水xx中学西左2+567.56 68.60 69.07 67.98 97 2 江水、龙洞水老干局西左3+548.53 68.10 68.44 67.50 87 3 白沙河邬村水师范学校白右5+949.92 70.80 72.45 70.26 22 4 热 水 锅水石龙头白右8+203.84 73.40 74.16 72.82 43 5 盘龙水、王宾水罗江围白左1+191.00 66.90 68.44 66.65 43.4 1. 2 地质资料根据《xx 县城区防洪工程地质勘探可行性研究报告》，可知各排水闸地基主要物理指标表 1.2-1。表 1.2-1 各排水闸地基土质主要物理指标表排水闸名称闸底高程闸基土质承载力标准值（kPa）摩擦系数渗透情况备注xx 中学64.90 残积土200 0.35～0.40 弱透水层老干局64.40 砂砾层180 0.35～0.40 强透水层师范学校66.30 中粗砂180 0.35～0.40 强透水层石龙头68.70 中粗砾砂180 0.35～0.40 强透水层罗江围61.90 中细砂130 0.30～0.35 强透水层1.3 等级与安全系数根据《xx 县城堤防加固工程可行性研究报告》西林河、白沙河大堤加固工程等级为三等，水闸为主要建筑物，其等级为三等，根据《水闸设计规范 SL265-2001》，水闸整体抗滑稳定安全系数为：基本组合：1.25；特殊组合Ⅰ：1.10。土基上闸室基底应力最大值与最小值之比的允许值为：基本组合：2.50；特殊组合 3.0.闸基抗渗稳定性要求水平段和出口段的渗流坡降必须小于规范要求，见下表表 6.0.4 水平段和出口段允许渗流坡降值地基类别允许渗流坡降值水平段出口段粉砂0.05～0.07 0.25～0.30 细砂0.07～0.10 0.30～0.35 中砂0.10～0.13 0.35～0.40 粗砂0.13～0.17 0.40～0.45 中砾、细砾0.17～0.22 0.45～0.50 粗砾夹卵石0.22～0.28 0.50～0.55 砂壤土0...
