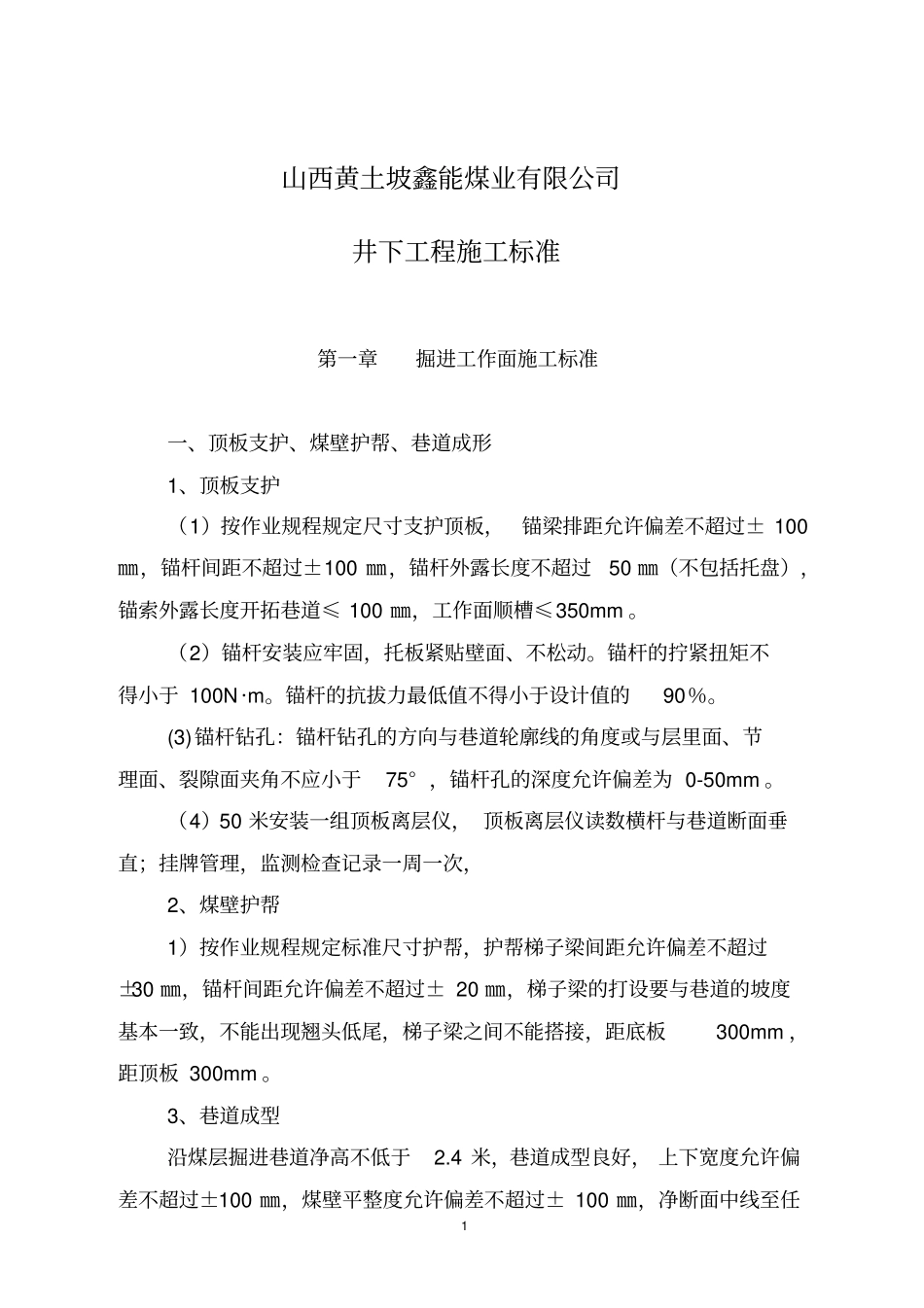

1 山西黄土坡鑫能煤业有限公司井下工程施工标准第一章掘进工作面施工标准一、顶板支护、煤壁护帮、巷道成形1、顶板支护（1）按作业规程规定尺寸支护顶板，锚梁排距允许偏差不超过± 100㎜，锚杆间距不超过±100 ㎜，锚杆外露长度不超过50 ㎜（不包括托盘），锚索外露长度开拓巷道≤ 100 ㎜，工作面顺槽≤350mm 。（2）锚杆安装应牢固，托板紧贴壁面、不松动。锚杆的拧紧扭矩不得小于 100N·m。锚杆的抗拔力最低值不得小于设计值的90％。(3)锚杆钻孔：锚杆钻孔的方向与巷道轮廓线的角度或与层里面、节理面、裂隙面夹角不应小于75° ，锚杆孔的深度允许偏差为 0-50mm 。（4）50 米安装一组顶板离层仪， 顶板离层仪读数横杆与巷道断面垂直；挂牌管理，监测检查记录一周一次，2、煤壁护帮1）按作业规程规定标准尺寸护帮，护帮梯子梁间距允许偏差不超过±30 ㎜，锚杆间距允许偏差不超过± 20 ㎜，梯子梁的打设要与巷道的坡度基本一致，不能出现翘头低尾，梯子梁之间不能搭接，距底板300mm ，距顶板 300mm 。3、巷道成型沿煤层掘进巷道净高不低于2.4 米，巷道成型良好， 上下宽度允许偏差不超过±100 ㎜，煤壁平整度允许偏差不超过± 100 ㎜，净断面中线至任2 一帮距离允许偏差 -50-+150mm 。二、机电设备安装及机电线路悬挂（一）、设备的安装所有机电设备配电点要砌平台或焊开关架安装馈电开关，平台长度根据设备多少确定，宽度0.5 米，绞车、皮带开关信号安装在标准操作架上并固定在巷帮上。1、机电设备安装标准（1）、紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。同一部位的螺栓、螺母规格应一致，平垫、弹簧垫的规格应与螺栓直径相符合。弹簧垫不得破损，不得失去弹性。（2）、螺母紧固后，螺栓螺纹应露出螺母1-3 个螺距，不得在螺母下面加多余的垫圈来减少螺栓的伸出长度。（3）、紧固在护圈内的螺栓，其上端平面不得超出护圈高度，并需用专用工具才能松紧。（4）、隔爆结合面紧固螺栓要齐全，螺母、透眼螺孔应拧满扣。（5）、隔爆接合面紧固螺栓应加弹簧垫或背帽（用弹簧垫时其规格应与螺栓一致），其拧紧程度以压平弹簧垫圈为合格，螺栓不得松动，不得加原设计结构以外的平垫或其它物品。（6）、接线螺栓和螺母的螺纹无损伤， 无放电痕迹，接线零部件齐全，有卡爪、弹簧垫、背帽等，否则为不完好。（7）、接线要整齐，无毛刺，卡爪不压胶皮或其它绝缘物，也不得压或接触屏蔽层，芯线裸露距卡爪不大于10mm 。...
