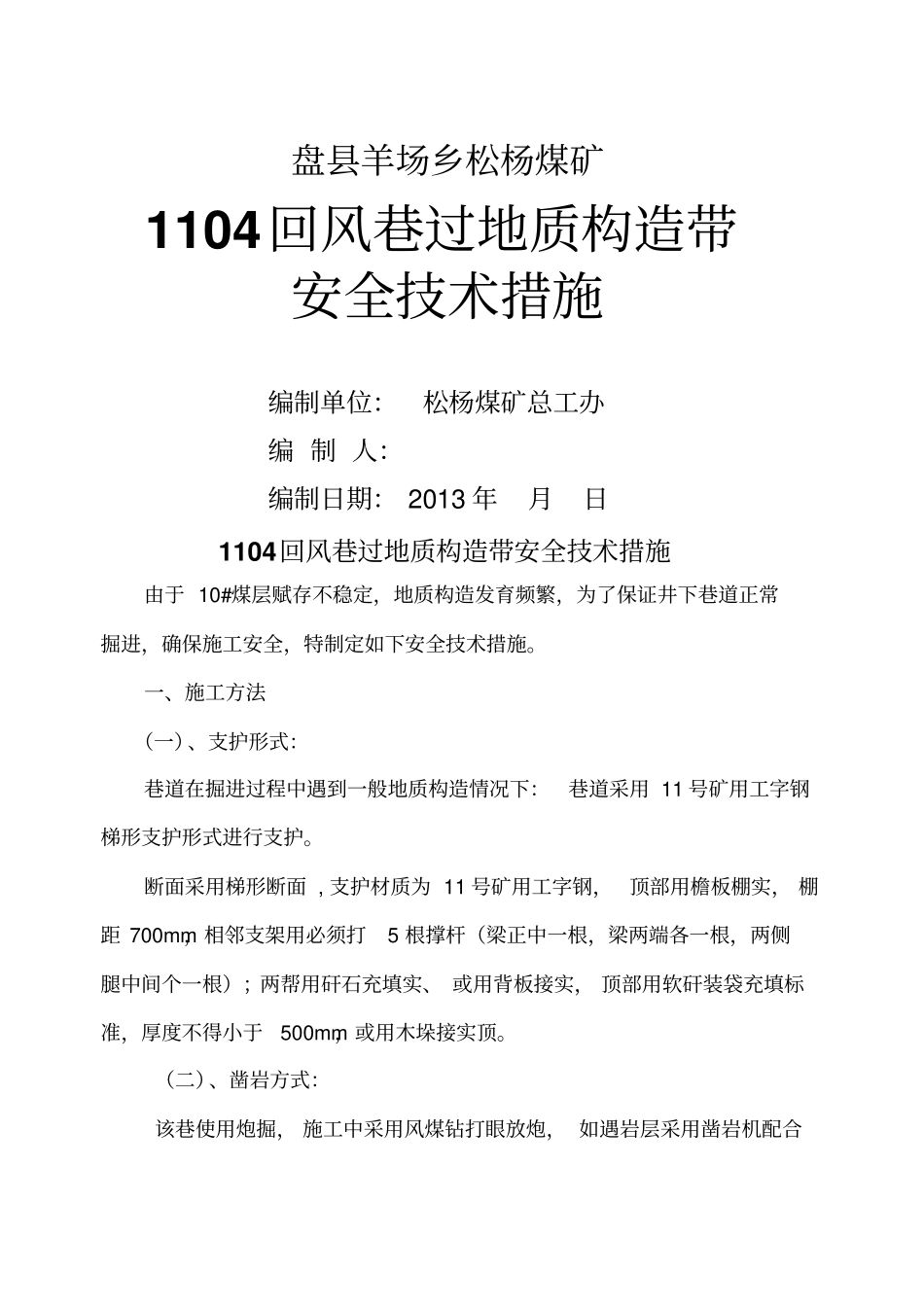

盘县羊场乡松杨煤矿1104回风巷过地质构造带安全技术措施编制单位:松杨煤矿总工办编 制 人:编制日期: 2013 年月日1104回风巷过地质构造带安全技术措施由于 10#煤层赋存不稳定,地质构造发育频繁,为了保证井下巷道正常掘进,确保施工安全,特制定如下安全技术措施。一、施工方法(一)、支护形式:巷道在掘进过程中遇到一般地质构造情况下:巷道采用 11 号矿用工字钢梯形支护形式进行支护。断面采用梯形断面 , 支护材质为 11 号矿用工字钢,顶部用檐板棚实, 棚距 700mm,相邻支架用必须打5 根撑杆(梁正中一根,梁两端各一根,两侧腿中间个一根);两帮用矸石充填实、 或用背板接实, 顶部用软矸装袋充填标准,厚度不得小于500mm,或用木垛接实顶。(二)、凿岩方式:该巷使用炮掘, 施工中采用风煤钻打眼放炮, 如遇岩层采用凿岩机配合打眼放炮。施工方法:全断面一次爆破成巷的施工方法。二、施工技术措施1、巷道掘进、刷帮、支护时,地测人员必须及时到现场定好测点,延放好施工中、腰线,施工过程中必须及时延放和校核。2、严格按照工程质量标准对上一班进行检查和验收,发现不合格必须立即进行整改。3、巷道质量标准巷道类别项目部位允许偏差( mm)钢棚支护段巷宽中左0— +30 巷宽中右0— +30 巷高腰上0— +30 巷高腰下0— +30 4、巷道断面标准净断面:上宽: 2.2m 下宽: 3.4m 净高: 2.1m 5、巷道支护断面图 (附图) 三、施工安全措施(一)、顶板管理措施1、必须严格执行敲帮问顶制度, 每班开工作业前, 当班负责人必须派专人清找悬矸。在作业过程中,作业人员必须随时观察顶帮围岩情况,发现安全隐患必须及时处理,在处理好安全隐患后才能继续作业。2、找矸时,找矸点前后5m范围内严禁有人,所有人员必须撤至找矸点5m以外的安全处,找矸人员应站在安全处找矸,并看好退路。3、若遇大块悬矸一时找不下来时, 应视其现场具体情况采取打临时支护或放小炮的方式进行处理,其具体方法由当班班长根据现场具体情况确定,只有经处理后确认无任何安全隐患后,方可进行其他工作,防止顶板事故的发生。4、施工时,每班必须派专人看安全, 发现安全威胁, 必须立即停止作业,将所有人员撤到安全地点,在采取措施消除安全隐患后才能恢复作业。5、严禁将支架架设在浮煤矸上。6、棚腿必须有一定的扎角, 顶梁要做到亲口吻合, 梁棚接口处的两肩必须加楔打紧。7、在倾斜巷道内架棚必须有一定的迎山角,一般...
